5.5 Raccord des conduits d'aspiration et
de refoulement
Avertissement
Les conduits ne doivent pas subir de pression.
Utiliser uniquement les types de conduits indiqués.
• Raccorder le conduit d'aspiration à la soupape d'aspiration.
– Installer le conduit d'aspiration au réservoir, de manière à ce
que le clapet de pied soit maintenu 5 à 10 mm au-dessus du
fond du réservoir ou d'une possible sédimentation.
• Raccorder le conduit de refoulement à la soupape de refoule-
ment.
Branchement de flexibles
• Pousser le flexible dans le raccord. Selon le branchement
sécuriser avec une contre-pièce ou une griffe de maintien
de flexible.
• Placer le joint.
• Visser sur la soupape avec un écrou-union.

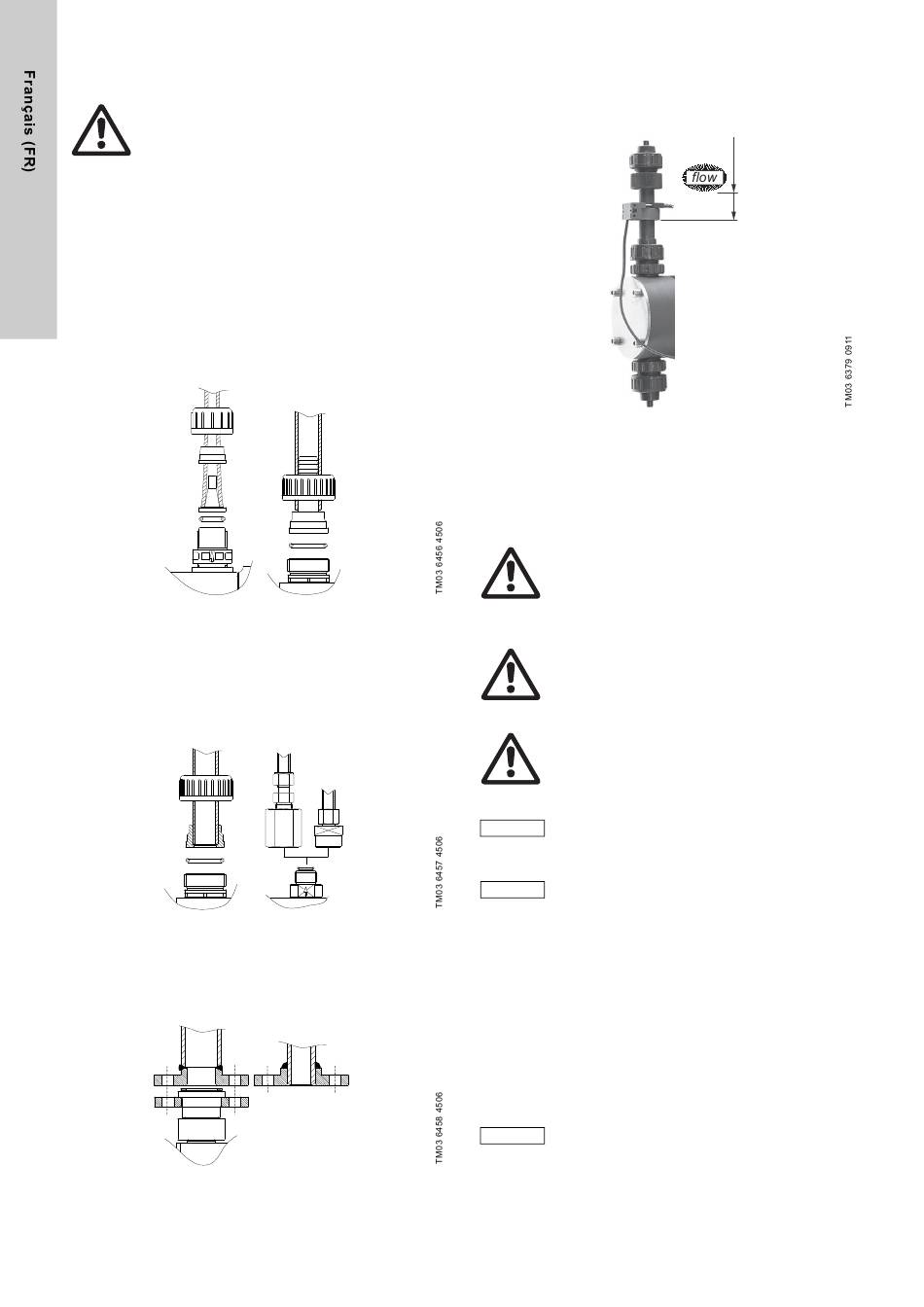

Fig. 13 Branchement de flexibles
Branchements de conduits DN 20
• Selon le matériau du conduit et le branchement, le coller
(PVC), le souder (PP, PVDF ou acier inoxydable) ou l'intro-
duire en appuyant (acier inoxydable).
• Placer le joint.
• Visser sur la soupape avec un écrou-union.
Fig. 14 Branchements de conduits DN 20
Branchements de conduits DN 32
• Selon le matériau du conduit, le fixer sur la bride à collerette et
le souder (acier inoxydable) ou l'introduire dans la douille avec
collet et le souder (PP, PVDF).
Fig. 15 Branchements de conduits DN 32
144
Avec un régulateur de dosage
• Visser le régulateur de dosage sur la soupape de refoulement.
• Brancher le conduit de refoulement sur le régulateur de
dosage.
Fig. 16 Régulateur de dosage
6. Connexions électriques
S'assurer que la pompe est compatible à l'alimentation électrique
utilisée.
Avertissement
Les branchements électriques ne doivent être effec-
tués que par du personnel qualifié.
Débrancher l'alimentation au secteur avant de bran-
cher le câble d'alimentation et les contacts de relais.
Se conformer aux règlementations locales sur la
sécurité.
Avertissement
Le logement de la pompe ne doit être ouvert que par
du personnel agréé par Grundfos.
Avertissement
Protéger les raccords de câbles et les prises contre
la corrosion et l'humidité.
Ne retirer que les couvercles de protection des
prises utilisées.
L'alimentation électrique doit être électriquement
Précautions
séparée des entrées et sorties de signaux.
Mettre la pompe hors tension en débranchant l'ali-
mentation électrique.
Nota
Ne pas brancher l'alimentation électrique avant que
la pompe ne soit prête à démarrer.
6.1 Modèles avec fiche secteur
• Mettre la fiche secteur dans la prise de courant.
6.2 Modèles sans fiche secteur
• Brancher le moteur selon le diagramme de câblage de la boîte
à bornes.
Vérifier le sens de rotation.
Le client doit fournir une protection moteur adaptée
au courant nominal du moteur. Cela est également
nécessaire pour les modèles avec unité de com-
mande AR.
Précautions
Si une pompe est utilisée avec un convertisseur de
fréquence, les cavaliers de la boîte à bornes doivent
être placés conformément au convertisseur de ten-
sion.
Les cavaliers des moteurs triphasés sont placés en
usine pour une connexion en étoile.
2 mm
