8.4 Regolazione della lunghezza di corsa
Avvertimento
Durante i lavori sulla testa dosatrice, sui raccordi o
sui condotti, indossare un abbigliamento protettivo
adeguato (occhiali, guanti)!
Regolare la lunghezza della corsa soltanto con la
Attenzione
pompa in funzione!
Il punto zero (nessun dosaggio) della pompa dosatrice è impo-
stato in fabbrica a una contropressione di 3 bar.
Vedere la sezione 13. Curve di dosaggio
Nel caso in cui la contropressione di esercizio in corrispondenza
della valvola di iniezione si discosti notevolmente da questo
valore, è consigliabile ripetere la regolazione del punto zero per
ottenere valori più precisi.
1. Collegare un tubo graduato alla valvola di aspirazione.
– Qualora il tubo graduato non fosse disponibile, inserire la
linea di aspirazione in un contenitore graduato.
2. Avviare la pompa dosatrice.
3. Impostare la portata di dosaggio al 15 %.
4. Per le pompe con segnalazione di serbatoio vuoto, rimuovere
la spina elettrica della segnalazione di serbatoio vuoto.
5. Rimuovere la vite di bloccaggio (A) dalla manopola di regola-
zione di lunghezza di corsa (8) utilizzando un cacciavite.
Vedere fig. 19.
6. Ruotare la manopola di regolazione lentamente in direzione
oraria (verso lo zero) fino a che il livello del liquido cessa di
calare.
7. Rimuovere la copertura con un piccolo cacciavite senza cam-
biare la posizione della manopola di regolazione e svitare la
vite a testa cilindrica ad intaglio assieme alla molla a spirale
piana.
8. Tirare delicatamente la manopola di regolazione e posizio-
narla sull'asta di regolazione in modo che la linea zero sulla
scala e il contrassegno sulla manopola di regolazione coinci-
dano.
9. Avvitare la vite a testa cilindrica ad intaglio finché la molla a
spirale non è caricata, ma facendo attenzione a non raggiun-
gere il punto di blocco.
Persino quando è regolata al 100 %, la molla della manopola
di regolazione deve rimanere parzialmente carica.
10. Inserire la vite di bloccaggio (A) utilizzando un cacciavite e
serrare con delicatezza.

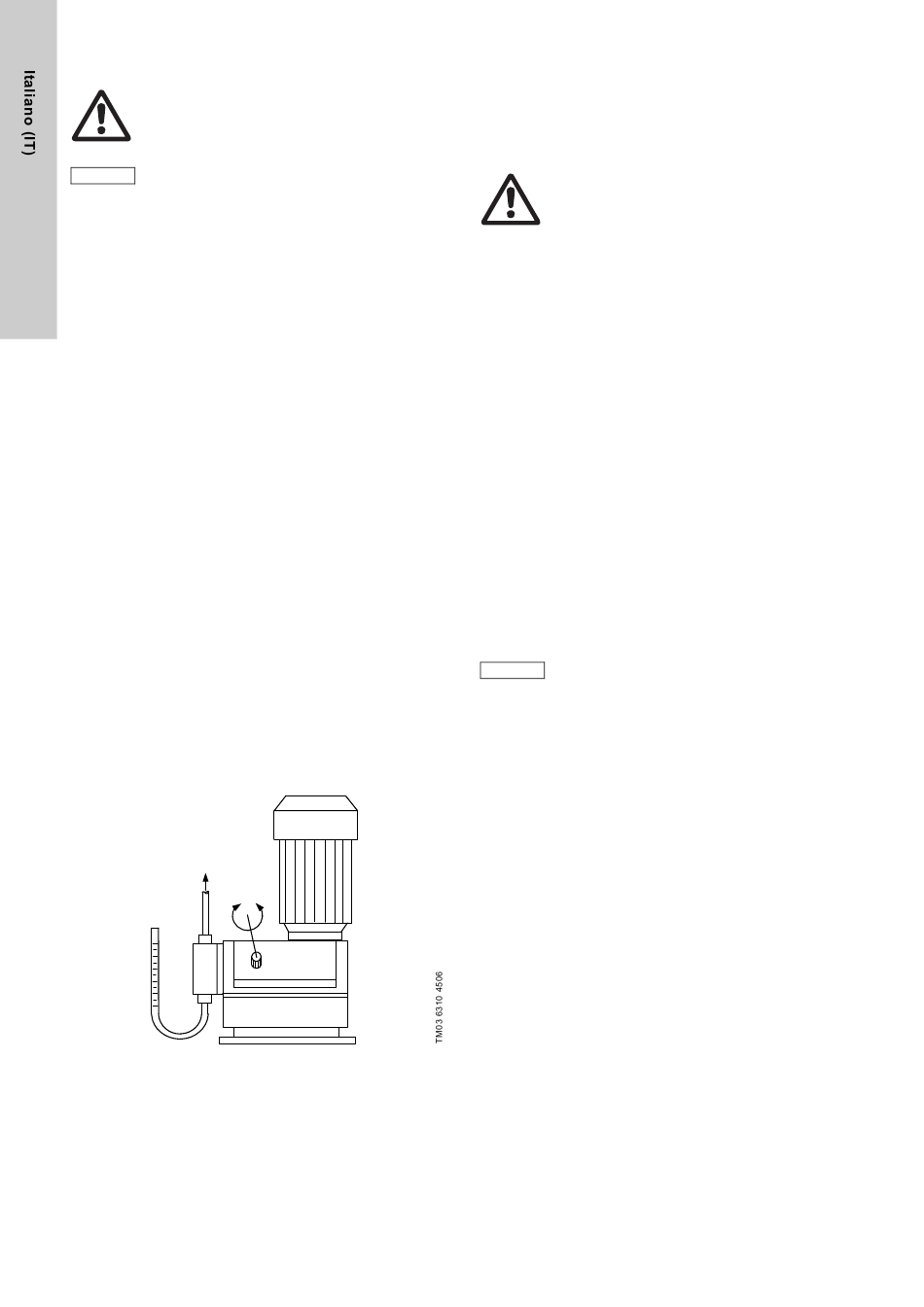

Fig. 20 Regolazione della lunghezza di corsa
240
.
8.5 Regolazione delle corse al minuto usando un
convertitore di frequenza
Se è stato collegato un convertitore di frequenza, le corse al
minuto si possono regolare solo nella gamma 10-100 % del
numero massimo di corse al minuto. Consultare le istruzioni di
installazione e funzionamento del convertitore di frequenza!
Avvertimento
Rispettare le istruzioni del produttore!
Le connessioni devono essere realizzate secondo
queste istruzioni.
Impostazioni del convertitore di frequenza quando viene
usato con le pompe dosatrici Grundfos
Prestare particolare attenzione ai seguenti parametri del converti-
tore di frequenza.
• P013 (frequenza massima del motore):
– Impostare il convertitore di frequenza al massimo a 100 Hz.
– A causa di questa impostazione, non si può eccedere
la frequenza di corsa massima della pompa.
• P086 (limite di corrente del motore):
– Non cambiare l'impostazione predefinita (150 %).
– Il motore è protetto da una resistenza PTC. Perciò questo
parametro non è necessario.
• P081 - P085 (dati motore):
– Impostare questi parametri ai valori indicati nella targhetta di
identificazione del motore.
– Rispettare le istruzioni del produttore!
8.6 Usare l'unità di controllo AR
Quando si usa l'unità di controllo AR, rispettare le istruzioni di
installazione e funzionamento fornite con l'unità in aggiunta alle
istruzioni del presente manuale.
9. Utilizzo con altri dispositivi elettronici
Per prima cosa vedere la sezione generale
Attenzione
8. Funzionamento . Questa sezione descrive solo le
funzioni aggiuntive.
9.1 Versione elettronica del sensore di fine corsa
Pompa munita di interruttore di prossimità induttivo con design
a due fili, in conformità con NAMUR DIN 19234, per la segnala-
zione delle corse.
Il sensore può essere installato in atmosfere potenzialmente
esplosive se gli amplificatori sezionatori isolanti, con approva-
zione PTB, con circuito di controllo a sicurezza intrinseca [EExia]
o [EExib] sono collegati. Il sensore può essere usato fino alla
zona 1 in base all'amplificatore isolante. Si devono rispettare le
specifiche della dichiarazione di conformità relative all'amplifica-
tore isolante.
Tensione di alimentazione U : da 7,7 a 10 V.
B
