8. Çalışma
Diyaframda kaçak olması durumunda, pompa ile
dozaj kafası arasındaki ara flanştaki delikten dışarı
dozaj sıvısı akabilir. Gövde içindeki parçalar, gövde
contasıyla dozaj sıvısına karşı (sıvı türüne bağlı
olarak) kısa bir süre korunur. Ara flanştan sıvı kaçağı
İkaz
olup olmadığını düzenli olarak (günlük) kontrol etmek
gerekir.
Maksimum güvenlik için, diyafram kaçağı kontrollü
pompa versiyonunu öneriyoruz.
8.1 Pompa açıklaması
7
4
5
6

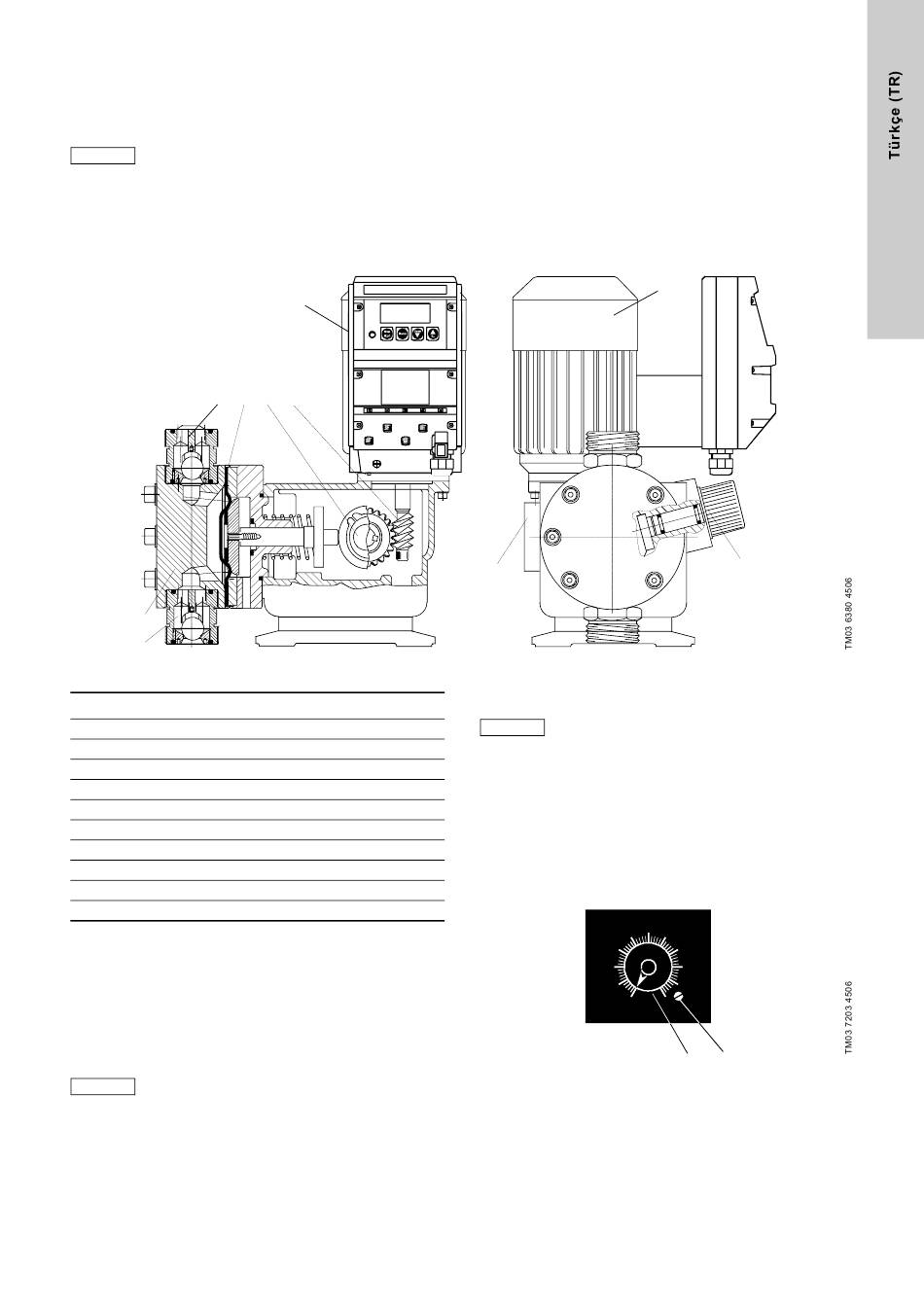

Şekil 18 DMX 226
Sıra Parçalar
1 Motor
2 Dişliler
3 Eksantrik
4 Dozlama diyaframı
5 Dozlama kafası
6 Emiş vanası
7 Tahliye vanası
8 Strok boyu ayar düğmesi
9 AR kontrol ünitesi (opsiyonel)
10 Strok sensörü
Çalışma prensibi
• Elektrik motorlu ve mekanik diyafram kontrollü, pistonlu pozitif
deplasman pompası.
• Motor dönüşü, eksantrik ve tapet ile dozlama diyaframının
piston hareketine dönüştürülür.
• Dozlama akışı, tapetin strok boyuyla ayarlanabilir.
8.2 Açma/kapatma
Pompayı açmadan önce, doğru takıldığından emin
İkaz
olun. Bkz. bölüm 5. Montaj
• Pompayı çalıştırmak için, elektriği açın.
• Pompayı durdurmak için, elektriği kapatın.
9
2
3
ve 7. Devreye alma .
10
8.3 Dozlama akışını strok boyuyla ayarlama
İkaz
Strok boyunu sadece pompa çalışırken ayarlayın!
• Strok boyu ayar düğmesindeki (8) kilitleme vidasını (A) bir
tornavidayla hafif gevşetin.
• Dozlama akışını arttırmak için, istenilen dozlama akışına
ulaşılana kadar strok boyu ayar düğmesini (8) yavaşça sola
çevirin.
• Dozlama akışını azaltmak için, istenilen dozlama akışına
ulaşılana kadar strok boyu ayar düğmesini (8) yavaşça sağa
çevirin.
• Bir tornavida kullanarak ayar vidasını (A) hafifçe tekrar sıkın.
5
6
0
0
7
0
8
0
9
0
100
%
Şekil 19 Strok boyu ayar düğmesi
1
8
4
0
3
0
2
0
1
0
0
8 A
