4.3 Raccordement sur le couvercle

Découper l'extrémité du raccord situé sur le couver-
cle en utilisant un couteau ou une scie. Découper
proprement et s'assurer d'avoir une surface lisse
pour permettre une bonne fixation du manchon
d'étanchéité A.

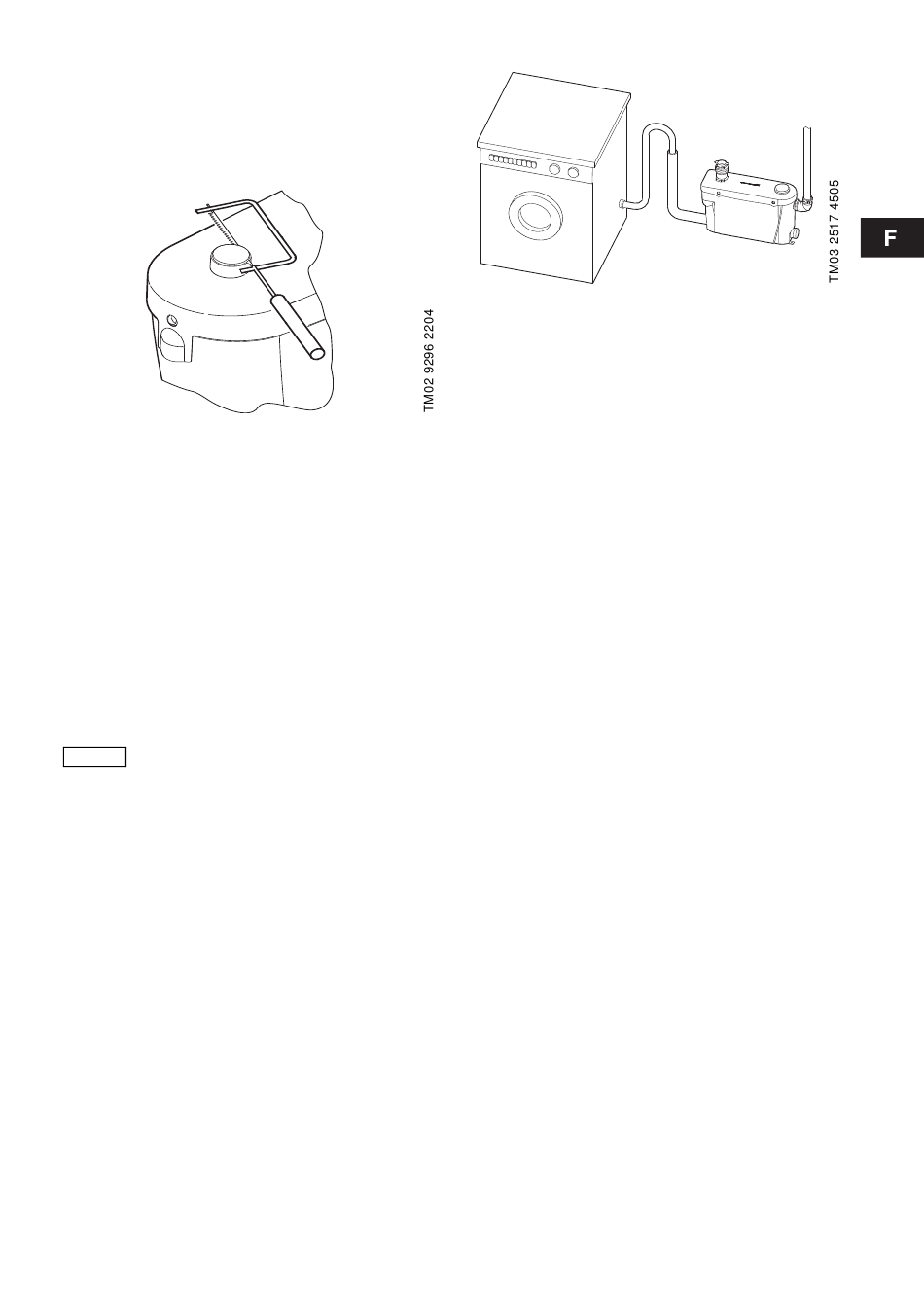

Fig. 7
Raccordement sur le couvercle
Sécuriser le manchon A au moyen du clip en
métal B.
4.4 Raccordement des orifices situés sur
les côtés
Enlever le raccord-union et la plaque d'obturation.
Monter le raccord-union et la bague d'étanchéité
dans la tuyauterie. Insérer la tuyauterie dans le
réservoir et serrer le raccord-union. S'assurer que la
bague recouvre entièrement l'orifice de raccorde-
ment. Serrer le raccord-union pour sécuriser l'étan-
chéité.
4.4.1 Raccordement de la douche
Veiller à avoir une hauteur mini de
150 mm entre le raccord de la bonde de
Précautions
fond de la douche et le dessous du
réservoir de Sololift+ C-3.
Monter le tuayu d'entrée de la douche à l'un des rac-
cords situés sur le côté. Il est recommandé d'instal-
ler une crépine dans la bonde de fond de la douche
pour éviter le pompage de toute sorte de poil.
4.4.2 Raccordement à une machine à laver
Brancher le tuyau d'évacuation de la machine à laver
au couvercle supérieur. Si les connexions de côté
sont utilisées, utiliser un tuyau vertical avec diamètre
intérieur plus gros que le diamètre extérieur du tuyau
de refoulement. Insérer le tuyau d'évacuation dans le
tuyau vertical pour lui permettre de respirer, et d'évi-
ter ainsi qu'il fonctionne comme un siphon.
Fig. 8
Raccordement à une machine à laver
4.5 Raccordement de la tuyauterie de
refoulement
La tuyauterie de refoulement doit être équipée d'un
matériau adapté à l'écoulement des eaux grises et
avoir un diamètre externe de 23, 25, 28 ou 32 mm.
Le clapet anti-retour situé dans le réservoir évite le
retour du liquide de la tuyauterie de refoulement.
Il est recommandé d'utiliser un tuyau de refoulement
de diamètre mini de ∅25 mm.
Monter le coude de refoulement C en utilisant le
clip B.
Utiliser la pièce de réduction D si nécessaire pour
adapter à la tuyauterie de refoulement.
Il est recommandé de monter un bouchon de
vidange sur la partie inférieure de la tuyauterie verti-
cale pour utilisation en cas de maintenance de la
tuyauterie de refoulement.

4.6 Tuyauterie

Le dessin ci-dessous indique la longueur maxi des
tuyauteries de refoulement verticales et horizontales.
Il est recommandé que le premier tronçon de la
tuyauterie de refoulement soit vertical.
Toutes les tuyauteries horizontales doivent être
montées légèrement en pente :
Tuyauterie de refoulemen : 1 % minimum.
Tuyauteries d'entrée : 3 % minimum.
Si la tuyauterie de refoulement est plus longue que
10 mètres, une tuyauterie d'un diamètre supérieur
doit être utilisé après 10 mètre, par exemple une
tuyauterie de ∅28 de diamètre pour les 10 premiers
mètres et ensuite en diamètre ∅32.
