8. Funzionamento
Nel caso di perdite della membrana, il liquido di
dosaggio potrebbe fuoriuscire dal foro nella flangia
intermedia tra la pompa e la testa di dosaggio.
Le parti all'interno dell'involucro sono protette dal
liquido di dosaggio per un breve periodo (a seconda
del tipo di liquido) dalla guarnizione dell'involucro. Se
Attenzione
necessario, verificare regolarmente (giornalmente)
se il liquido fuoriesce dalla flangia intermedia.
Per la massima sicurezza, si consiglia la versione di
pompa con rilevamento delle perdite della mem-
brana.

8.1 Descrizione della pompa

7 4
5
6

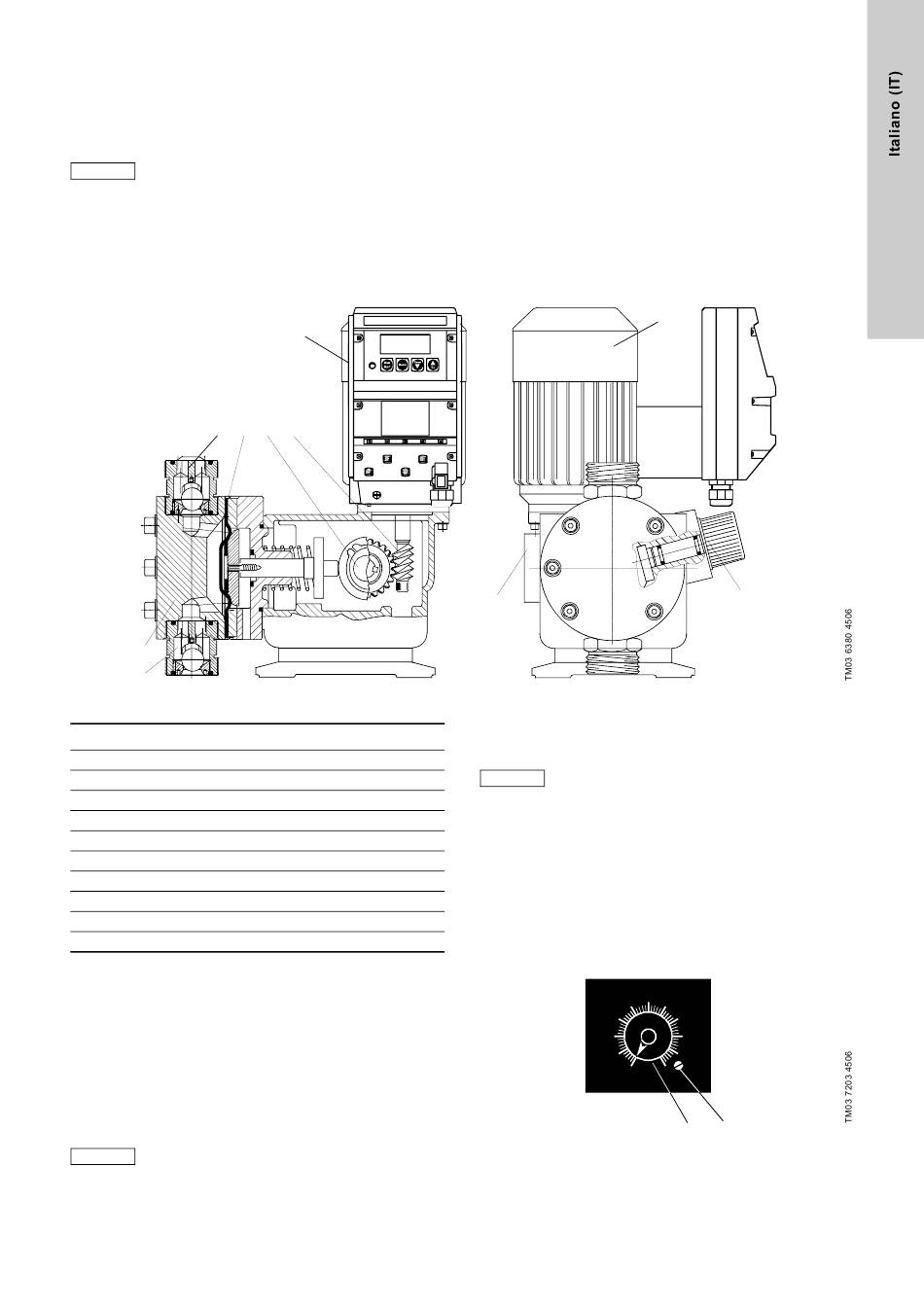

Fig. 18 DMX 226
Pos. Componenti
1 Motore
2 Ingranaggi
3 Eccentrico
4 Membrana di dosaggio
5 Testa dosatrice
6 Valvola di aspirazione
7 Valvola di scarico
8 Manopola di regolazione della lunghezza di corsa
9 Unità di controllo AR (opzionale)
10 Sensore di fine corsa
Principio di funzionamento
• Pompe volumetriche oscillanti con motore elettrico e comando
meccanico della membrana.
• La rotazione del motore viene convertita mediante un eccen-
trico e uno stantuffo nel movimento di aspirazione e scarico
della membrana.
• La portata di dosaggio può essere impostata regolando la lun-
ghezza di corsa dello stantuffo.
8.2 Accensione/spegnimento
Prima di accendere la pompa, verificare che l'instal-
Attenzione
lazione sia corretta. Vedere le sezioni
e 7. Messa in funzione
• Per avviare la pompa, inserire l'alimentazione elettrica.
• Per arrestare la pompa, disinserire l'alimentazione elettrica.
9
2
3
5. Installazione
.
10
8.3 Regolazione della portata di dosaggio tramite la
lunghezza di corsa
Regolare la lunghezza della corsa soltanto con la
Attenzione
pompa in funzione!
• Allentare la vite di bloccaggio (A) sulla manopola di regola-
zione della lunghezza di corsa (8) utilizzando un cacciavite.
• Per aumentare la portata di dosaggio, ruotare lentamente la
manopola di regolazione (8) verso sinistra fino al raggiungi-
mento della quantità di dosaggio desiderata.
• Per diminuire la portata di dosaggio, ruotare lentamente la
manopola di regolazione (8) verso destra fino al raggiungi-
mento della quantità di dosaggio desiderata.
• Stringere nuovamente, con delicatezza, la vite di bloccaggio
(A) utilizzando un cacciavite.
5
6
0
0
7
0
8
0
9
0
100
%
Fig. 19 Manopola di regolazione della lunghezza di corsa
1
8
4
0
3
0
2
0
1
0
0
8
A
