5.5 Povezovanje sesalnih in izpustnih vodov

Pozor
Vodi ne smejo biti nategnjeni!
Uporabljajte samo predpisane tipe vodov!
• Sesalni vod priključite na sesalni ventil.
– Sesalni vod montirajte v tanku tako, da bo spodnji ventil za
5 do 10 mm nad dnom tanka ali predvidenim nivojem
sedimentacije.
• Izpustni vod priključite na izpustni ventil.
Povezovanje cevnih vodov
• Pritisnite cev tesno na priključek ter, odvisno od priključka,
povezavo zavarujte s pomočjo nasprotnega dela priključka ali
varovalke cevi.
• Namestite tesnilo.
• Ventil pritegnite s pomočjo matice.

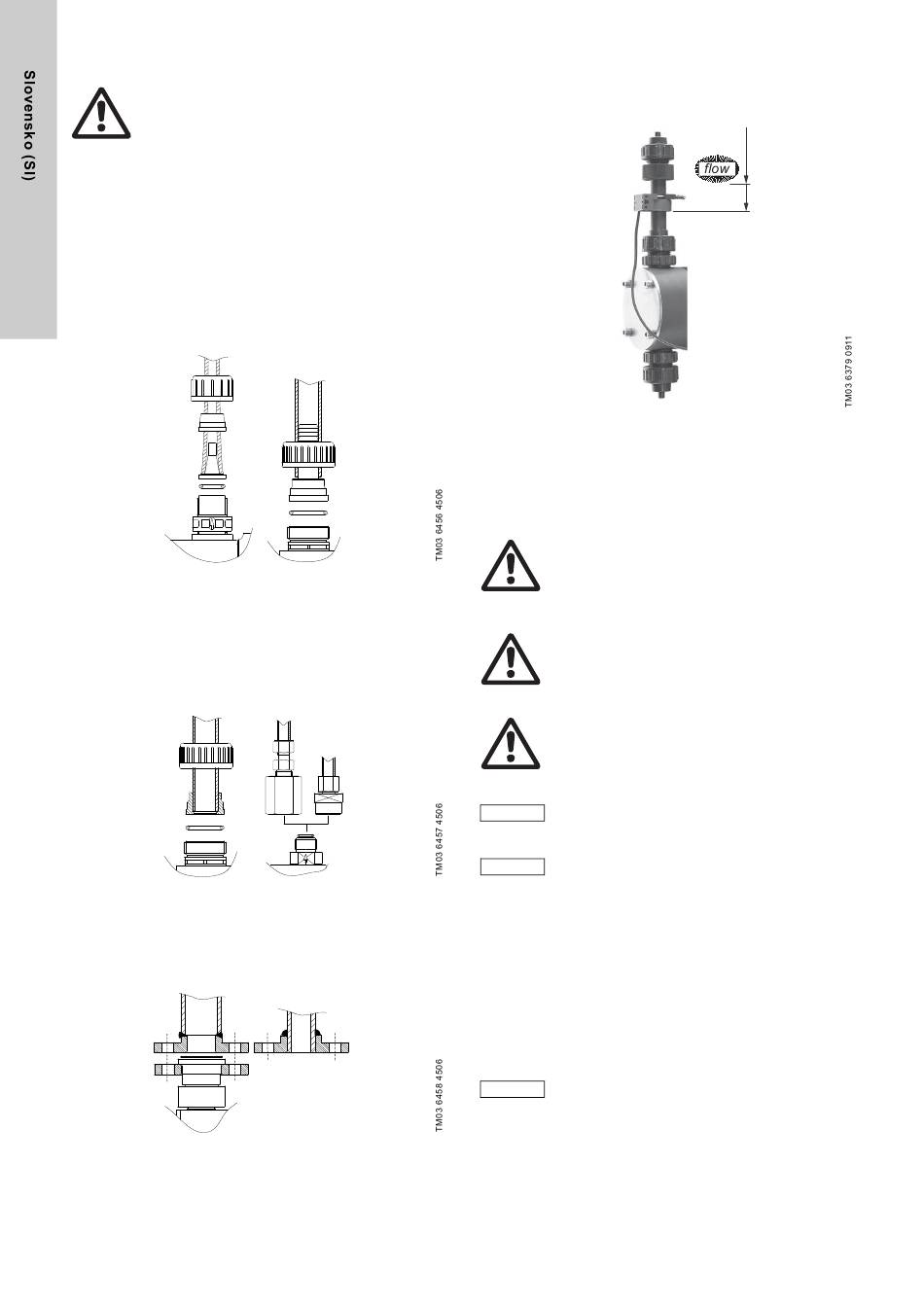

Slika 13 Povezovanje cevnih vodov
Povezovanje DN 20 cevnih vodov
• Odvisno od materiala cevi ter priključka, zalepite jih (PVC),
zavarite jih (PP, PVDF ali nerjaveče jeklo) ali jih pritisnite notri
(nerjaveče jeklo).
• Namestite tesnilo.
• Ventil pritegnite s pomočjo matice.
Slika 14 Povezovanje DN 20 cevnih vodov
Povezovanje DN 32 cevnih vodov
• Odvisno od materiala cevi, namestite cev na prirobnico za
varjenje ter je zavarite (nerjaveče jeklo) ali je vtaknite v glavo
puše ter je zavarite (PP, PVDF).
Slika 15 Povezovanje DN 32 cevnih vodov
454
Uporaba dozirnega krmilnika
• Privijte dozirni krmilnik na izpustni ventil.
• Izpustni vod priključite na dozirni krmilnik.
Slika 16 Dozirni krmilnik
6. Električni priključki
Prepričajte se da črpalka ustreza električnemu omrežju v katerem
se bo uporabljala.
Pozor
Električne priključitve lahko opravlja le kvalificirano
osebje!
Preden začnete povezovati napajalni kabel in
kontakte releja, izklopite električno napajanje!
Upoštevajte lokalne varnostne predpise!
Pozor
Ohišje črpalke lahko odpre le osebje pooblaščeno s
strani podjetja Grundfos!
Pozor
Priključke kabla ter vtiče zaščitite od vlage in
korozije.
Odstranite zaščitne pokrove samo z vtičnic katere
boste rabili.
Izvir napajanja mora biti električno izoliran od
Opozorilo
vhodnih in izhodnih signalov.
Črpalka se bo izklopila če izklopite napajanje.
Nasvet
Ne vklapljajte napajanje dokler črpalka ne bo
zagnana.
6.1 Različice z vtičem za glavno električno omrežje
• Vtaknite vtič v vtičnico glavnega električnega omrežja.
6.2 Različice brez vtiča za glavno električno omrežje
• Priključite motor v skladu z shemo električnih povezav v
priključni škatli.
Preverite smer obratovanja!
Uporabnik mora zagotoviti zaščito motorja, ki mora
biti nastavljena na nazivni tok motorja. To je tudi
potrebno za različice z AR kontrolno enoto!
Opozorilo
Če se črpalka uporablja z frekvenčnim pretvornikom,
je treba, odvisno od napetosti pretvornika, nastaviti
kratkostičnik (jumper) v priključni škatli.
Pri trifaznih motorjih so kratkostičniki (jumpers)
nastavljeni v vezavo zvezda.
