9.2 Sensore delle perdite della membrana elettronico
9.2.1 Caratteristiche tecniche
Modello 230 V (+ 10 %/- 10 %)
Modello 115 V (+ 10 %/- 10 %)
• Carico di contatto: 250 V / 6 A, max. 550 VA
• Consumo: 1,15 VA
• Grado di protezione IP65
• Gamma di temperatura consentita: da 0 °C a +40 °C.

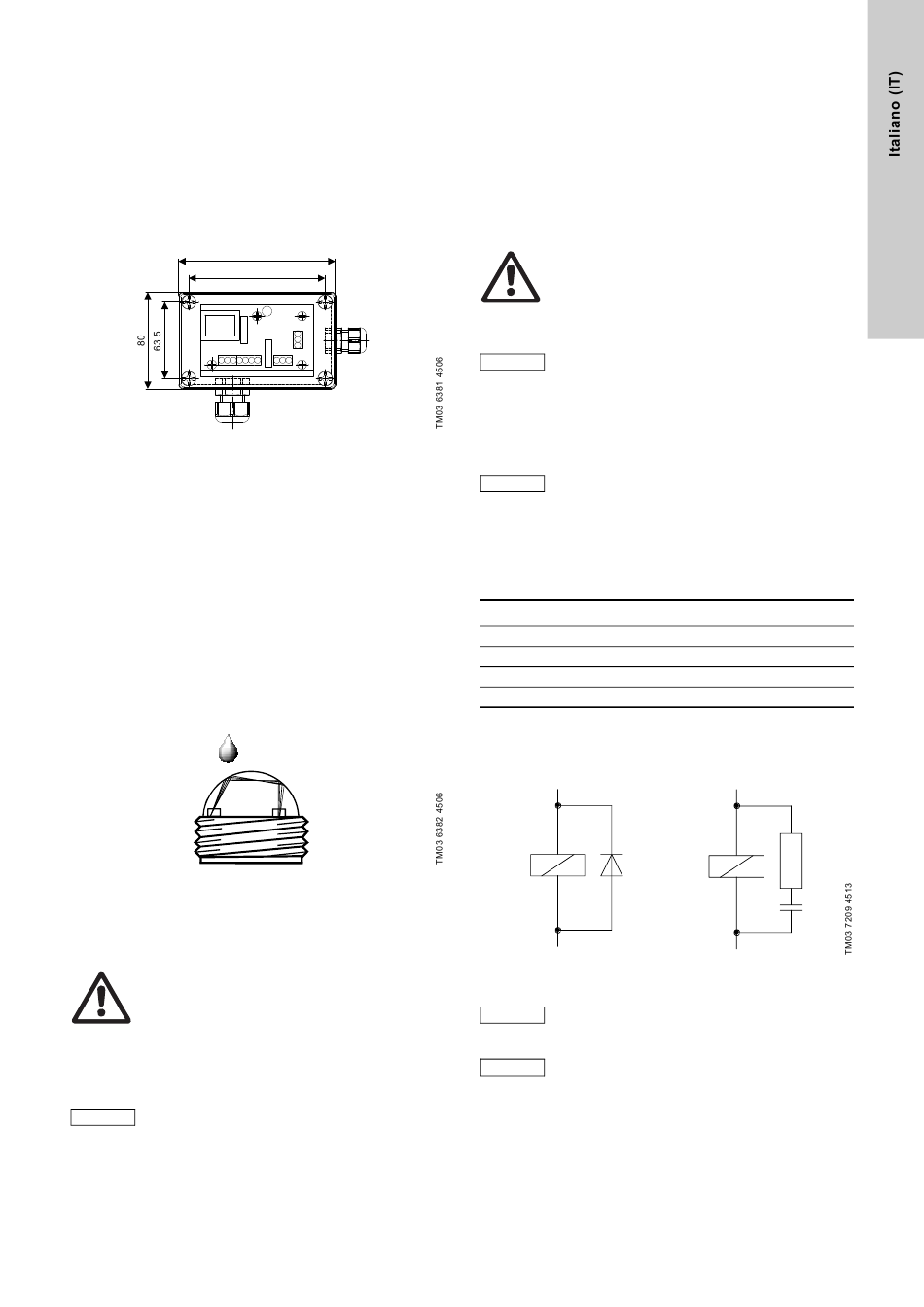

9.2.2 Schizzi dimensionali (protezione elettronica)
113.5
Fig. 21 Protezione elettronica
9.2.3 Funzione
Pompe predisposte per il rilevamento perdite membrana:
• Flangia speciale della testa dosatrice per inserire il sensore
optoelettronico
• Il sensore optoelettronico contiene
– trasmettitore a infrarossi
– ricevitore a infrarossi.
In caso di membrana che perde
• Il liquido di dosaggio penetra nella flangia della testa dosatrice.
– La rifrazione della luce cambia.
• Il sensore produce un segnale.
– Il sistema elettronico commuta due contatti. Tali contatti pos-
sono per esempio venire utilizzati per attivare un dispositivo
di allarme o per spegnere la pompa.
Fig. 22 Sensore delle perdite della membrana
9.2.4 Collegamenti elettrici del sistema elettronico
Avvertimento
Le connessioni elettriche devono essere eseguite
solo da personale qualificato!
Prima di collegare il cavo di alimentazione e i contatti
di relè, disinserire la tensione di rete!
Attenersi alle norme di sicurezza locali!
Proteggere i collegamenti dei cavi e i connettori da
corrosione e umidità.
Prima di collegare il cavo di alimentazione, verificare
che la tensione di alimentazione sulla targhetta della
Attenzione
pompa corrisponda all'alimentazione locale. Un'ali-
mentazione elettrica scorretta potrebbe distruggere
l'unità!
130
Per assicurarsi la compatibilità elettromagnetica (EMC), i cavi di
ingresso e di uscita della corrente devono essere schermati.
1. Collegare lo schermo ad una estremità al PE.
– Riferirsi al diagramma dei collegamenti!
2. Raggruppare i cavi di ingresso e di uscita della corrente e
i cavi dell'alimentazione in condotti separati.
3. Collegare il dispositivo all'alimentazione secondo il dia-
gramma di collegamento.
4. Collegare il sistema elettronico con il sensore secondo
il diagrama di collegamento.
Avvertimento
Il contatto caricato a potenziale 1, terminali 6 e 7, è
caricato con la tensione di alimentazione.
Disinserire l'alimentazione prima di collegare il con-
tatto 1!
I contatti non hanno circuiti di protezione. Possono
essere commutati solo dei carichi puramente ohmici.
Attenzione
Per accendere il motore della pompa, un contattore
deve essere connesso in mezzo.
5. Collegare i contatti 1 e 2 secondo le necessità individuali.
Vedere la sezione 6. Collegamenti elettrici
9.2.5 Uscite relè
La connessione di uscita relè dipende dall'applica-
Nota
zione e dagli attuatori connessi.
• Per carichi induttivi è necessaria la soppressione dell'interfe-
renza (anche relè e contattori).
• Se ciò non è possibile, proteggere i contatti relè utilizzando un
circuito soppressore come descritto sotto.
Con tensione alternata
Corrente fino a Condensatore C
60 mA 10 µF, 275 V
70 mA 47 µF, 275 V
150 mA 100 µF, 275 V
1,0 A 220 µF, 275 V
Con tensione continua
• Collegare il diodo freewheeling (di libera circolazione) in paral-
lelo al relè o al contattore.
DC +
-
Fig. 23 Circuito di soppressione DC/AC
Fornire uscite del relè in sito con un appropriato fusi-
Attenzione
bile di scorta!
Questi collegamenti dipendono dal tipo di attuatore
utilizzato e sono da considerarsi linee guida. Riferirsi
Nota
alla documentazione dell'attuatore.
.
Resistenza R
390 Ω , 2 W
22 Ω , 2 W
47 Ω , 2 W
47 Ω , 2 W
AC
R
C
