Kapitel 4. Kalibrierung
4.4 Einen 40° bis 70° Sektor-Scan kalibrieren (Forts.)
6. Wenn Sie alle Maximalamplituden gefunden haben, drücken Sie auf
Aufzeichnung, und lassen Sie das System die notwendige
Verzögerungsleitungskorrektur für jeden Winkel berechnen.
7. Drücken Sie auf Speichern, wenn sich alle gemessenen Schallwege
innerhalb des Toleranzbereichs befinden.
80

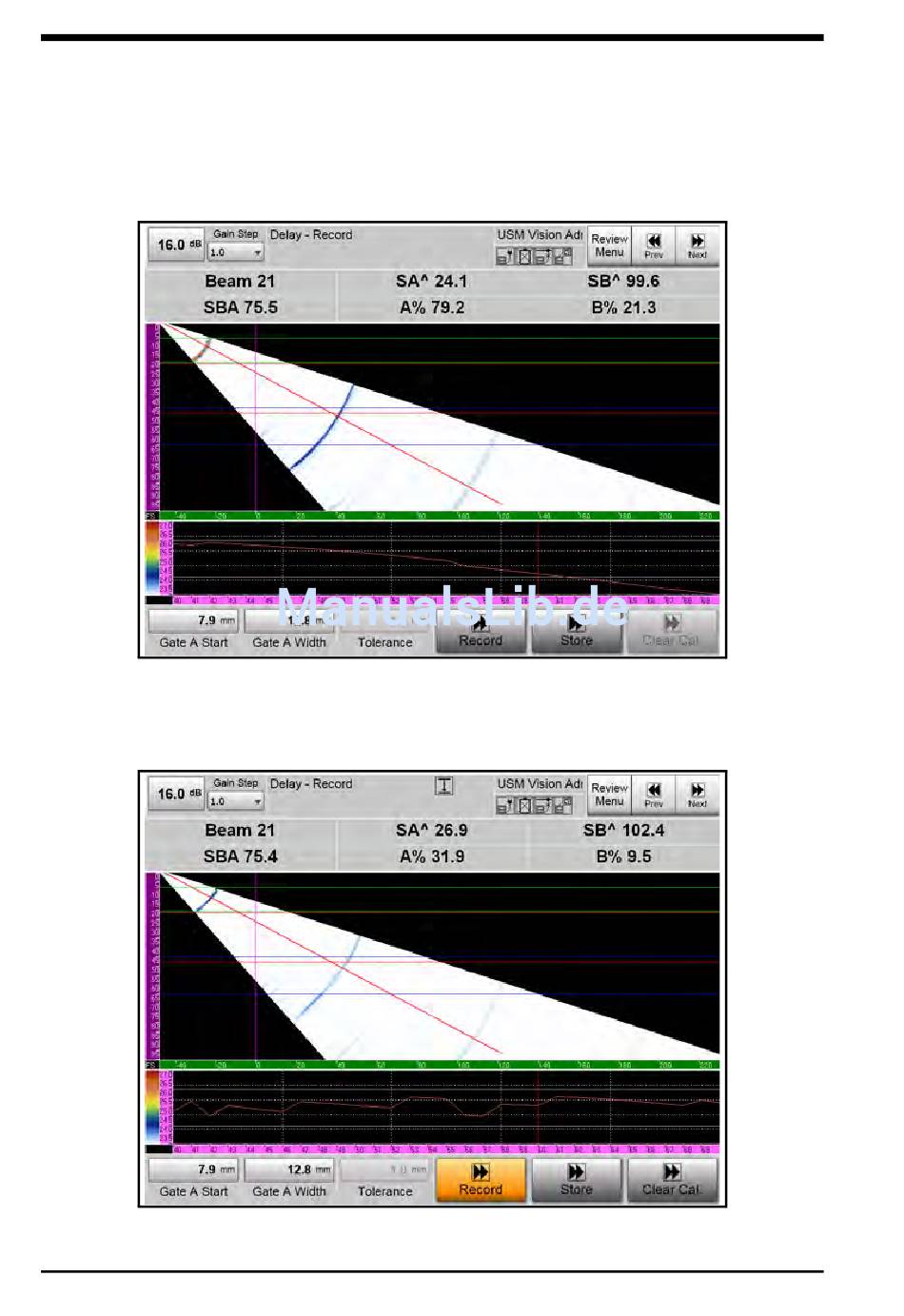

Abbildung 59: Start Aufzeichnung
Abbildung 60: Die Kalibrierung speichern
USM Vision+ Benutzerhandbuch
