Kapitel 3. Phased-Array-Modus (PA)
3.8
Messung der Schallgeschwindigkeit

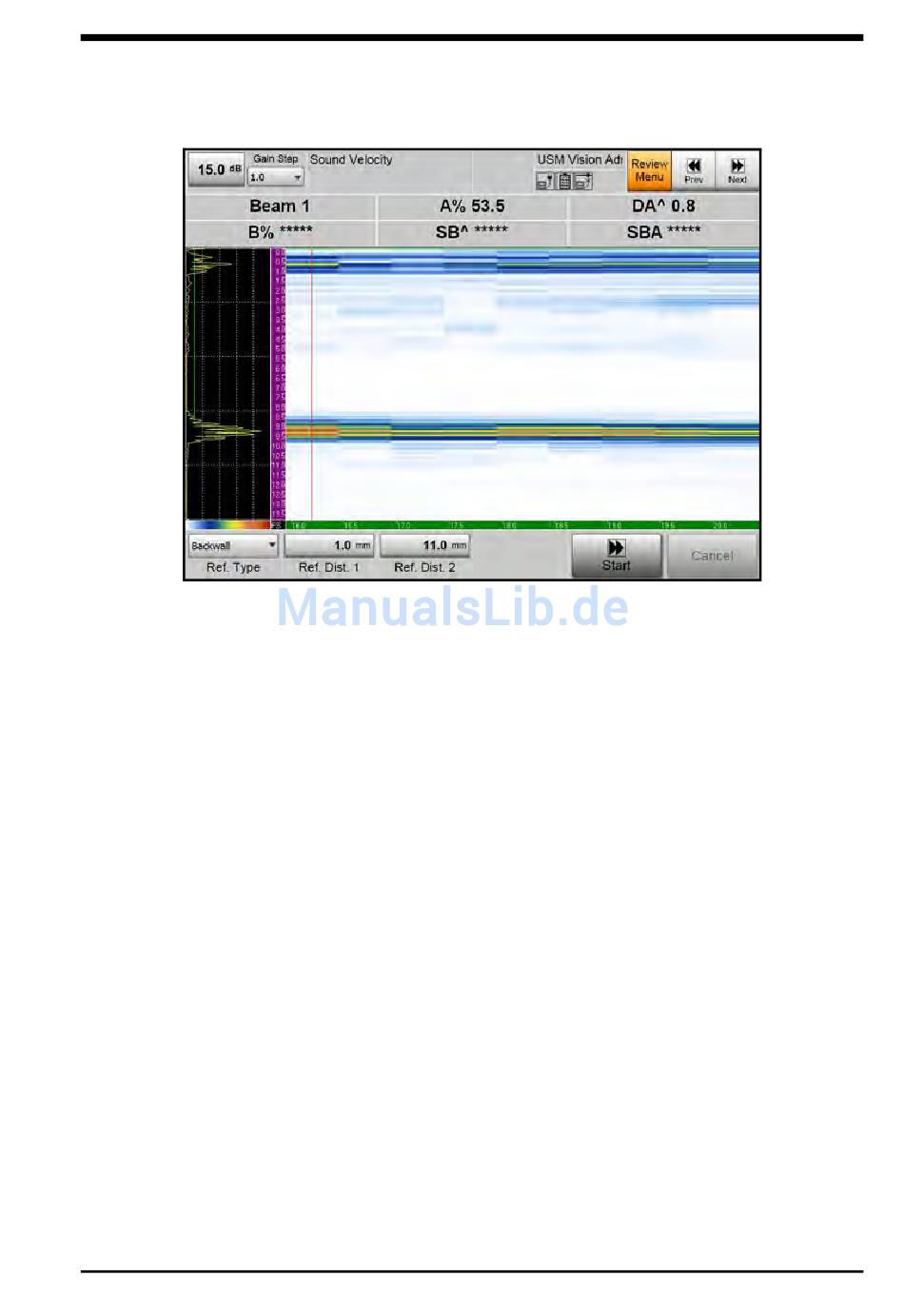

Abbildung 27: Messung der Schallgeschwindigkeit
Die Messung der Schallgeschwindigkeit ist das oberste Kalibrierungsmenü. Die
Benutzeroberfläche ist ähnlich wie in Abbildung 27 oben.
Durch den Bediener erfolgt die Eingabe von Rückwandecho, Radius, seitlich
gebohrtes Loch oder Flachbodenloch als Ref. Typ und die Abstände/Tiefen der
beiden Referenzreflektoren als Ref. Abst. D1 und Ref. Abst. D2. Zusätzlich muss
der Bediener, falls es sich beim Scan nicht um einen Sektor-Scan handelt, den Strahl
für die Messung im Anzeigemenü auswählen.
Das Gerät stellt den natürlichen Strahlwinkel ein, sobald der Bediener die
START-Taste drückt. Während der Messung der Schallgeschwindigkeit ist die
Strahlauswahl deaktiviert. Der Bediener kann sowohl den Schwellenwert als auch
den TOF-Messmodus der A-Blende auswählen. Der Spitzenmodus ist die typische
Einstellung bei der Messung der Schallgeschwindigkeit.
Im Beispiel auf den folgenden Seiten wurde die lineare Sonde 115-000-766 auf
einer 10 mm Aluminiumplatte verwendet, beginnend mit einer
Material-Schallgeschwindigkeit von 6400 m/s im Menü Objekt. Nachdem die
START-Taste gedrückt wurde, schaltet das Gerät die A-Blende ein und stellt diese
auf den ersten Referenzabstand ein (Start = D1 - 2 mm, wenn möglich, und
Breite = 4 mm).
USM Vision+ Benutzerhandbuch
45
