4.1 Einen 0° Linear-Scan kalibrieren (Forts.)

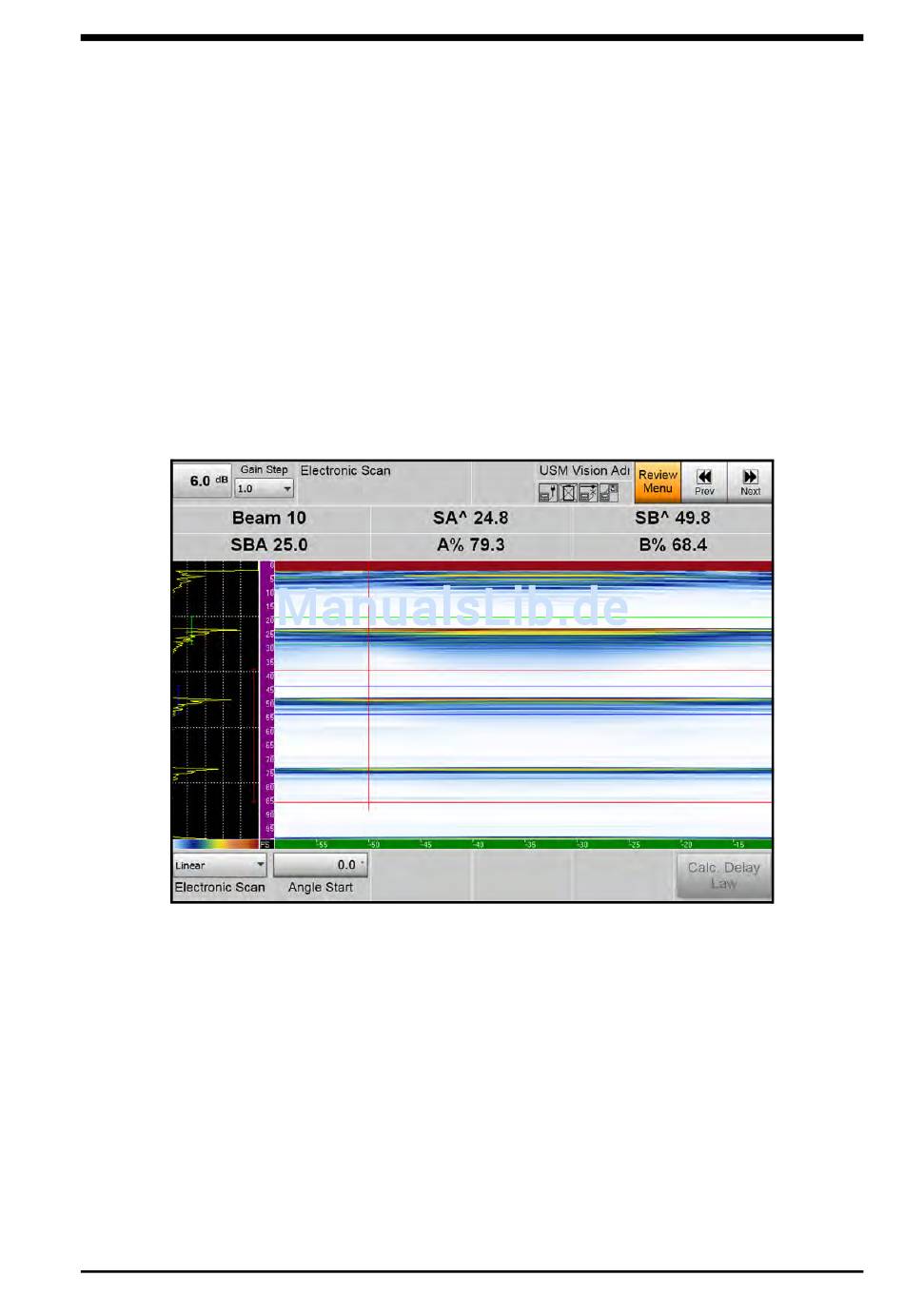

Die aktuellen Messwerte für das Setup werden Abbildung 33 unten gezeigt:
•
Strahl = 10 (Schussnummer)
•
SA^ = Schallweg für max. Echo in Blende A
•
SA^ = Schallweg für max. Echo in Blende B
•
SBA = Unterschied des Schallwegs
•
A% = Echohöhe in Blende A
•
A% = Echohöhe in Blende B
Abbildung 33: Menü-Setup für die Kalibrierung
Die Parameter der Blenden wurden eingestellt, um die beiden Echos von 25 mm
und 50 mm mittels Blende A und B zu messen.
3. Jetzt müssen Sie die Kalibrierung selbst, entsprechend den Parametern in
Tabelle 9 auf der nächsten Seite, einstellen
