Kapitel 4. Kalibrierung
4.2 Einen 20° Linear-Scan kalibrieren (Forts.)
Hinweis:
Nachdem Sie Start gedrückt haben, wird Blende A automatisch
eingestellt, um den Referenzreflektor (hier das SDH in 55 mm)
abzudecken.
5. Wenn die Kalibrierung beginnt, ändert sich das Start-Symbol in
Aufzeichnung. Ein neues Fenster zeigt die gemessenen Abstände für alle
Schüsse gegenüber der Strahlnummer an. Die rote Kurve zeigt die
Messtiefen der aktuellen Sondenposition.
Bewegen Sie die Sonde langsam, um die SDH mit jedem Schuss (Strahl) zu
treffen. Die rote Kurve ändert sich entsprechend.
64

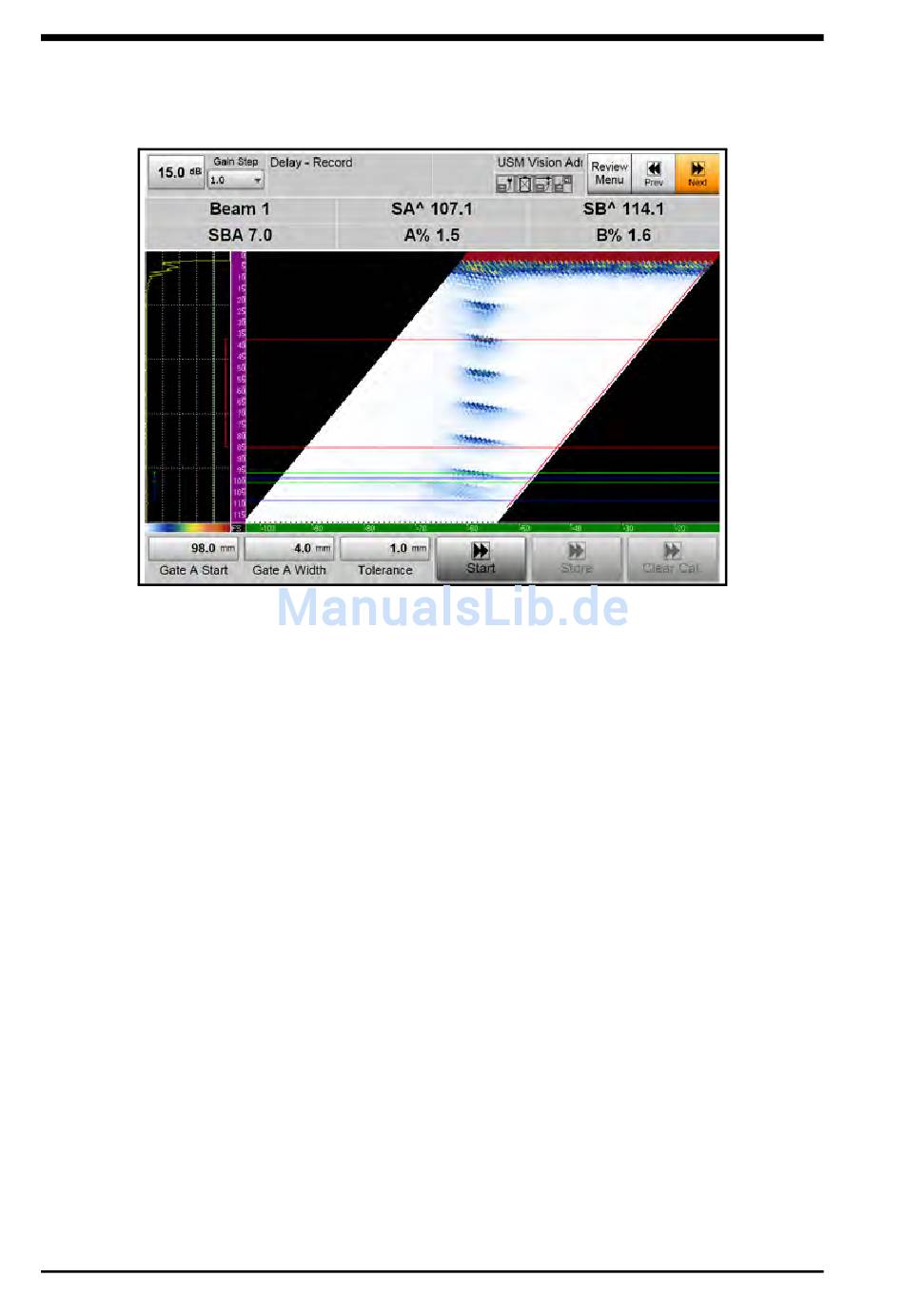

Abbildung 42: Start Aufzeichnung
USM Vision+ Benutzerhandbuch
