4.5.2 1-Punkt TCG = ACG (40° bis 70° Linear-Scan)
Die TCG-Aufzeichnung für einen einzelnen Reflektor- hier ist er 1,5 mm SDH in
dem K1-Kalibrierblock - linearisiert die Empfindlichkeit für alle Winkel (Strahlen)
der aktuellen Gruppe
1. Einstellen der Kalibrierungsparameter, wie unten in Tabelle 24 beschrieben.
Menü
Kalibrierung
Kalibrierung
Kalibrierung
2. Start drücken. Stellen Sie die Verstärkung ein, um eine Echo-Amplitude
von ~ 80% zu erhalten.
Hinweis:
Nachdem Sie Start gedrückt haben, wird Blende A automatisch
eingestellt, um den Referenzreflektor (hier das SDH in 15 mm)
abzudecken.
USM Vision+ Benutzerhandbuch
→
ACG = Angle Corrected Gain.
Tabelle 24: Parameter für die Kalibrierung
Untermenü
TCG - Setup

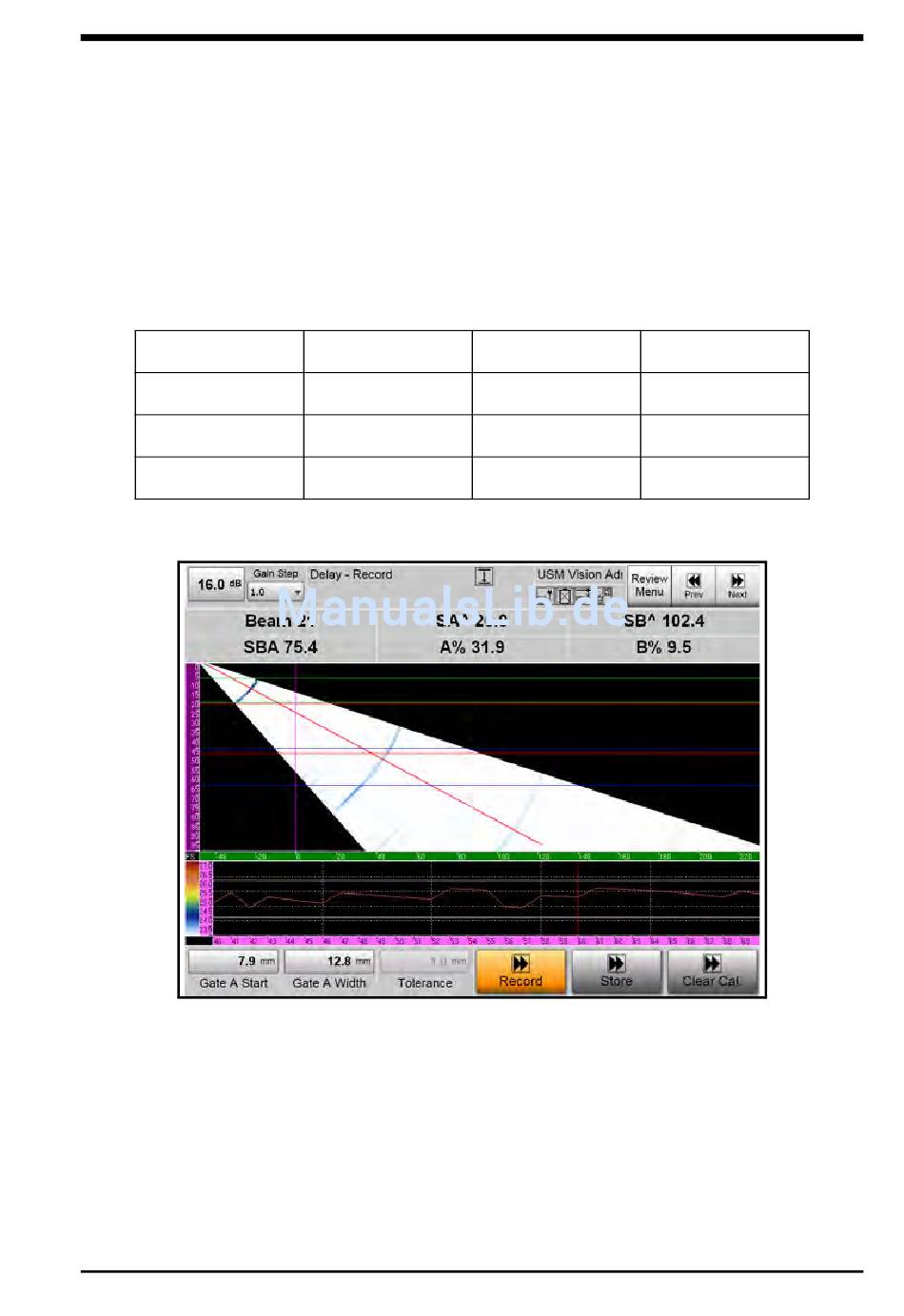

Abbildung 73: TCG-Setup Untermenü
Parameter
Referenzrefl.
SDH Durchm.
Toleranz
Kapitel 4. Kalibrierung
Wert
SDH
1,5 mm
5%
91
