Kapitel 4. Kalibrierung
4.6 Sektor-Scan der TCG-Aufzeichnung (Forts.)
10. Geben Sie den nächste Referenzabstand - hier 40 mm ein. Drücken Sie auf
Start.
Hinweis:
Nachdem Sie Start gedrückt haben, wird Blende A automatisch
eingestellt, um den Referenzreflektor (hier das SDH in 40 mm)
abzudecken.
Tabelle 29: Parameter werden aufgezeichnet
Menü
Kalibrierung
Aufgrund der Geometrie des DAC-Blocks, führt eine falsche Indikation zur
Aufzeichnungsblende. Da das System die maximale Amplitude aller Echos
innerhalb der Blende aufnimmt, werden einige Amplituden mit der falschen
Anzeige berücksichtigt, wobei letztendlich dieser TCG-Punkt nicht mehr korrekt
ist. Daher müssen Sie alle Winkel, in denen Fehlsignale auftreten, ausschließen.
104
Untermenü
TCG - Aufzeichnen Referenzabstand

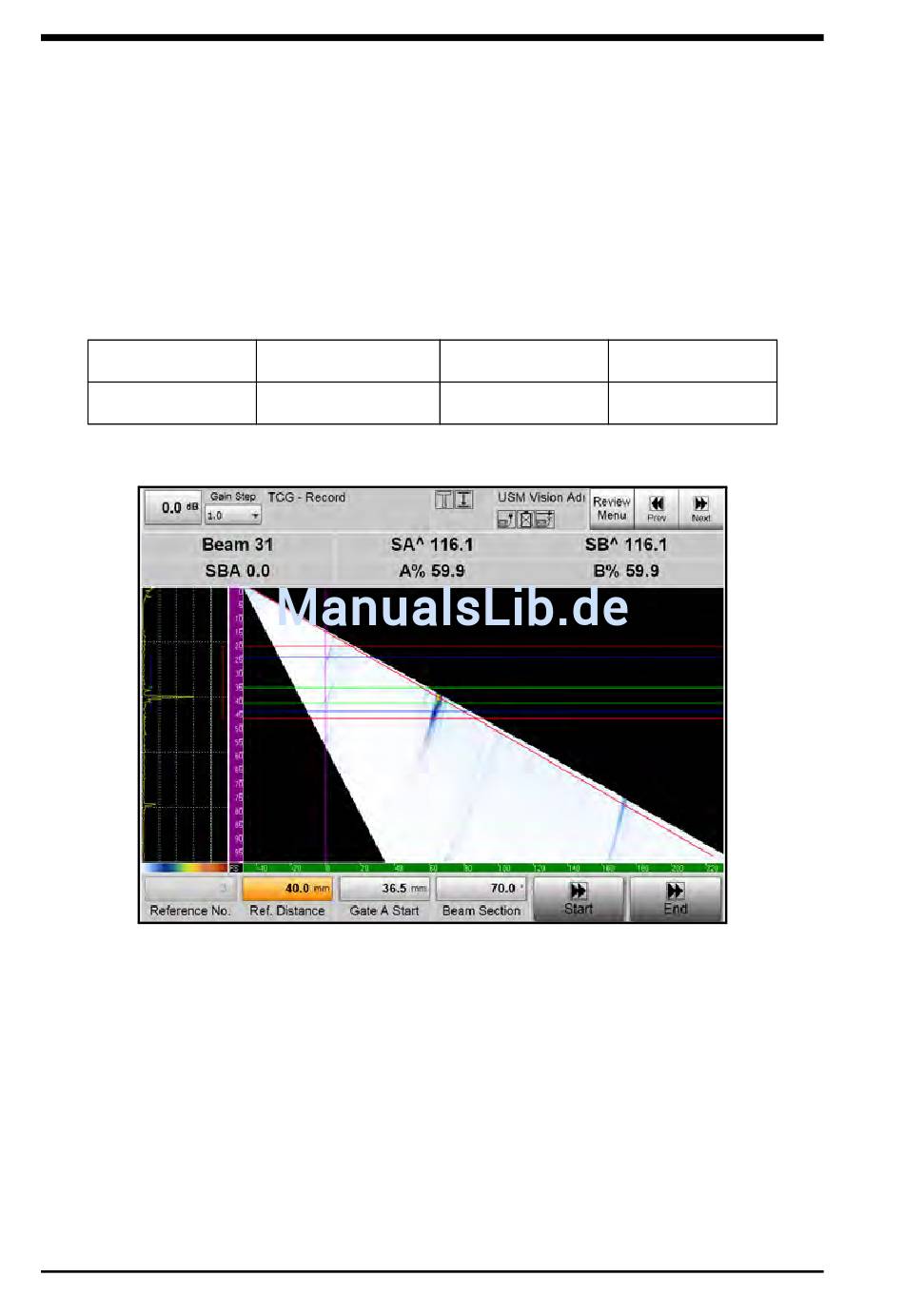

Abbildung 91: TCG-Setup für 40mm
Parameter
USM Vision+ Benutzerhandbuch
Wert
40 mm
