Kapitel 4. Kalibrierung
4.3 Einen -20° bis 20° Sektor-Scan kalibrieren (Forts.)
WICHTIG:
Solange die Verzögerungsgesetzberechnung ansteht, sind viele
Funktionen des Gerätes blockiert!
Da alle eingegebenen Werte im Zusammenhang mit der Sonde und dem Objekt
korrekt sind, sollte das System, wenn mit dem 50 mm Halbrundblock gekoppelt und
die Optimierung des Echos eines 50 mm Radius, fast korrekte Signale vorweisen.
Die Blendenwerte wurden eingestellt, um die beiden Echos von 50 mm und
100 mm mittels Blende A und B zu messen.

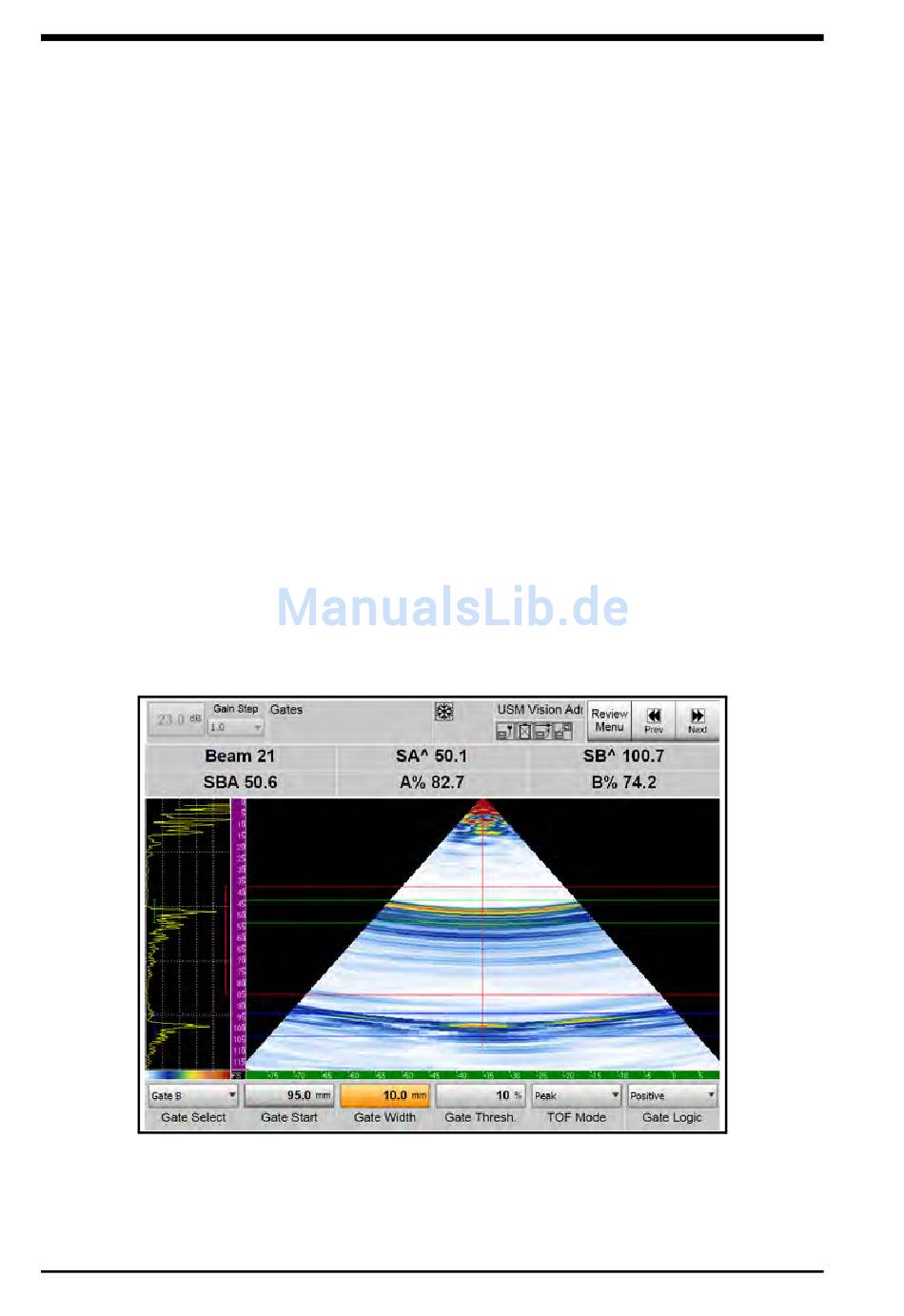

Die aktuellen Messwerte für das Setup werden Abbildung 47 unten gezeigt:
•
Strahl = 21 (Strahlnummer, hier 0 °)
•
SA^ = Schallweg für max. Echo in Blende A
•
SA^ = Schallweg für max. Echo in Blende B
•
SBA = Unterschied des Schallwegs
•
A% = Echohöhe in Blende A
•
A% = Echohöhe in Blende B
Abbildung 47: Menü-Setup für die Kalibrierung
70
USM Vision+ Benutzerhandbuch
