4.6 Sektor-Scan der TCG-Aufzeichnung (Forts.)
13. Drücken Sie auf Speichern, wenn sich alle gemessenen Amplituden (die
rote Kurve) innerhalb des Toleranzbereichs befinden. Das System ist nun
bereit, die Referenzsignale für den verbleibenden Abschnitt aufzuzeichnen
(61 ° - 70 °).

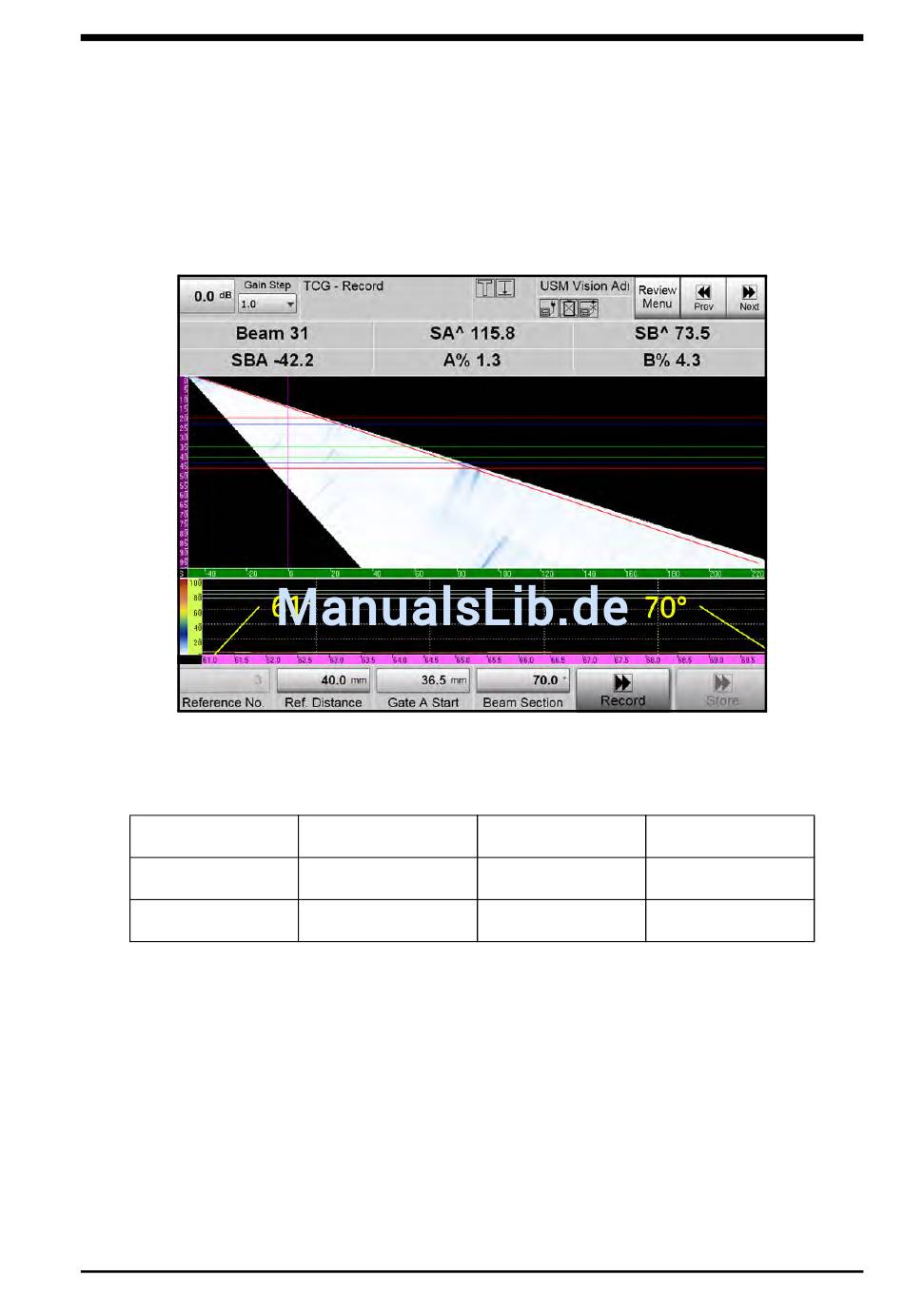

Abbildung 95: Amplitude werden gespeichert
Tabelle 31: Parameter werden aufgezeichnet
Menü
Kalibrierung
14. Wenn Sie alle Maximalamplituden gefunden haben, drücken Sie auf
Aufzeichnung, und lassen Sie das System die notwendige
Amplitudenkorrektur für die Winkel 61 ° bis 70 ° berechnen. Mittels der
Aufzeichnung überprüfen Sie die Amplituden erneut und drücken
wiederholt auf Aufzeichnung.
