3.6.2 Amplituden-Farbpalette für HF
Bei der Gleichrichtungseinstellung „HF" zeigt das A-Bild den Bereich zwischen
-100 % LSH und +100 % LSH an. Die Amplituden in der Einzelbildansicht werden
immer gleichgerichtet angezeigt. Daher wiederholt die Amplituden-Farbpalette in
HF die positiven Farbwerte für den negativen Amplitudenbereich.

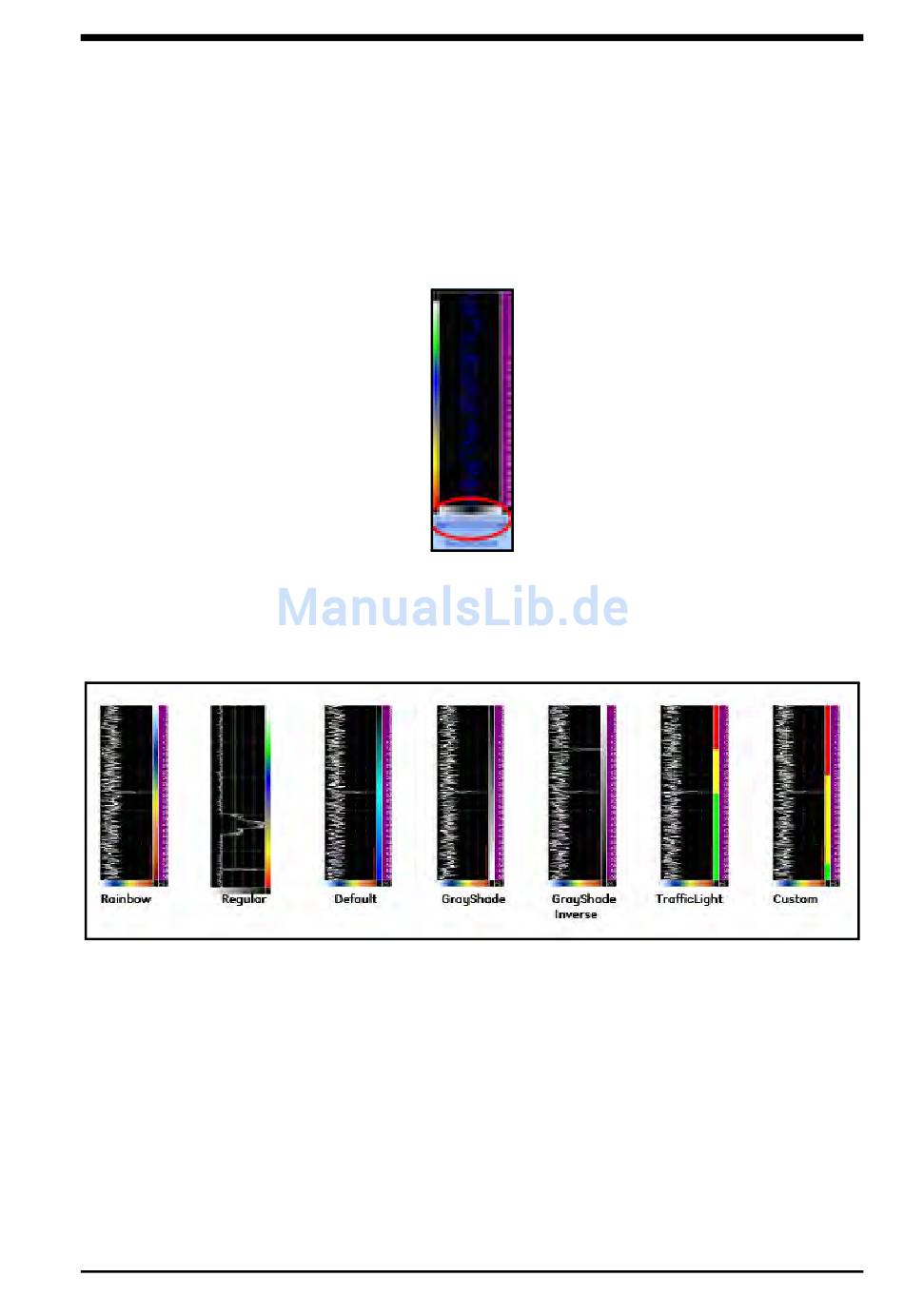

Abbildung 24: Amplituden-Farbpalette für HF
3.6.3 Tiefen-Farbleisten
Die Farbpalette für die Tiefenwerte (Abbildung 25) wird auf der rechten Seites des
A-Bilds angezeigt. Bei jeder Signalspitze (oder Flanke) im A-Bild wird die Farbe,
die auch im C-Bild angezeigt wird, auf der gleichen horizontalen Position in der
Farbleiste angezeigt. Die Tiefen-Farbleiste wird nur angezeigt, wenn der
Tiefenmodus als Datentyp des C-Bilds ausgewählt wurde. Die Farbpalette für die
Tiefenwerte wird nicht angezeigt, wenn die TCG- oder die
Verzögerungs-Kalibrierung ausgeführt wird.
USM Vision+ Benutzerhandbuch
Abbildung 25: Tiefen-Farbleisten
Kapitel 3. Phased-Array-Modus (PA)
43
