GE
Measurement and Control

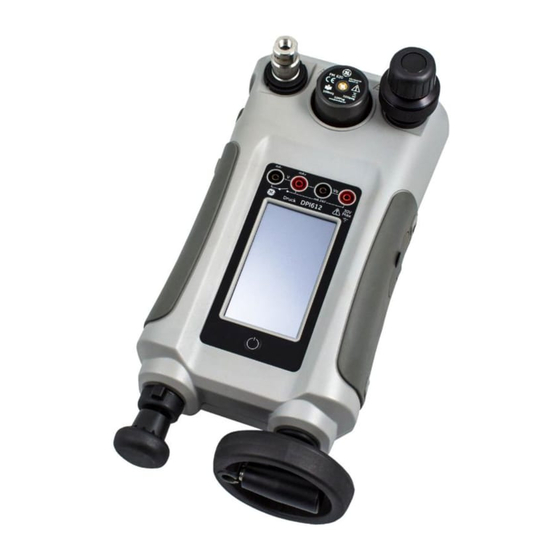

Druck DPI612

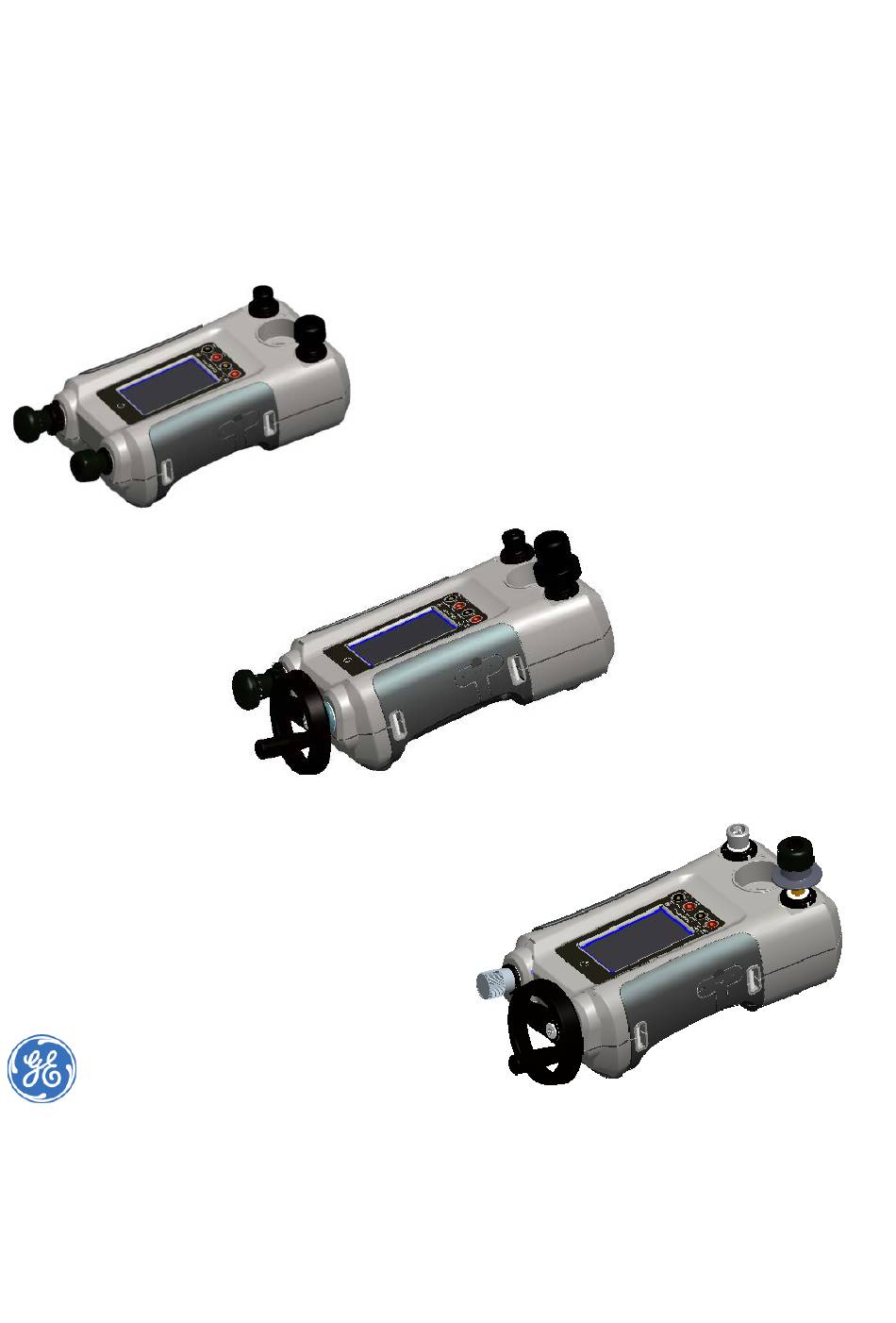

Portable Pressure Calibrator
Safety and Quick Start guide – 109M0089
© 2015 General Electric Company. All Rights Reserved. Specifications are
subject to change without notice. GE is a registered trademark of General
Electric Company. Other company or product names mentioned in this
document may be trademarks or registered trademarks of their respective
companies, which are not affiliated with GE.
