Kapitel 1. USM Vision Überblick
1.1 Einführung
Das USM Vision+ Phased-Array-Prüfsystem (siehe Abbildung 1 unten) kombiniert
die Phased-Array- und die konventionelle Ultraschallprüfung (UT), um
Testergebnisse und codierte Datenaufzeichnungen auf dem Bildschirm
auszuwerten. Das System arbeitet in einer 16/128 Konfiguration; das heißt, es bietet
16 physikalische Kanäle, wobei im Multiplexbetrieb Sonden mit maximal 128
Elemente angetrieben werden können. Eine intuitive Menüstruktur und das Layout
vereinfachen die Bedienung auch dann, wenn mehrere Gruppen (bis zu einem
Maximum von 12) gewählt werden.
Benutzer geben Daten entweder über einen Touchscreen oder über sechs Softkeys
(F1-F6) unterhalb des Bildschirms und zwei Trackballs ein.
Hinweis: Dieses Handbuch wird von Zeit zu Zeit überarbeitet, sodass
Produktaktualisierungen und Ergänzungen enthalten sind. Bitte
kontaktieren Sie Ihren Vertriebspartner oder besuchen Sie unsere
Webseite, www.ge-mcs.com, um die neueste Version zu finden.
USM Vision+ Benutzerhandbuch

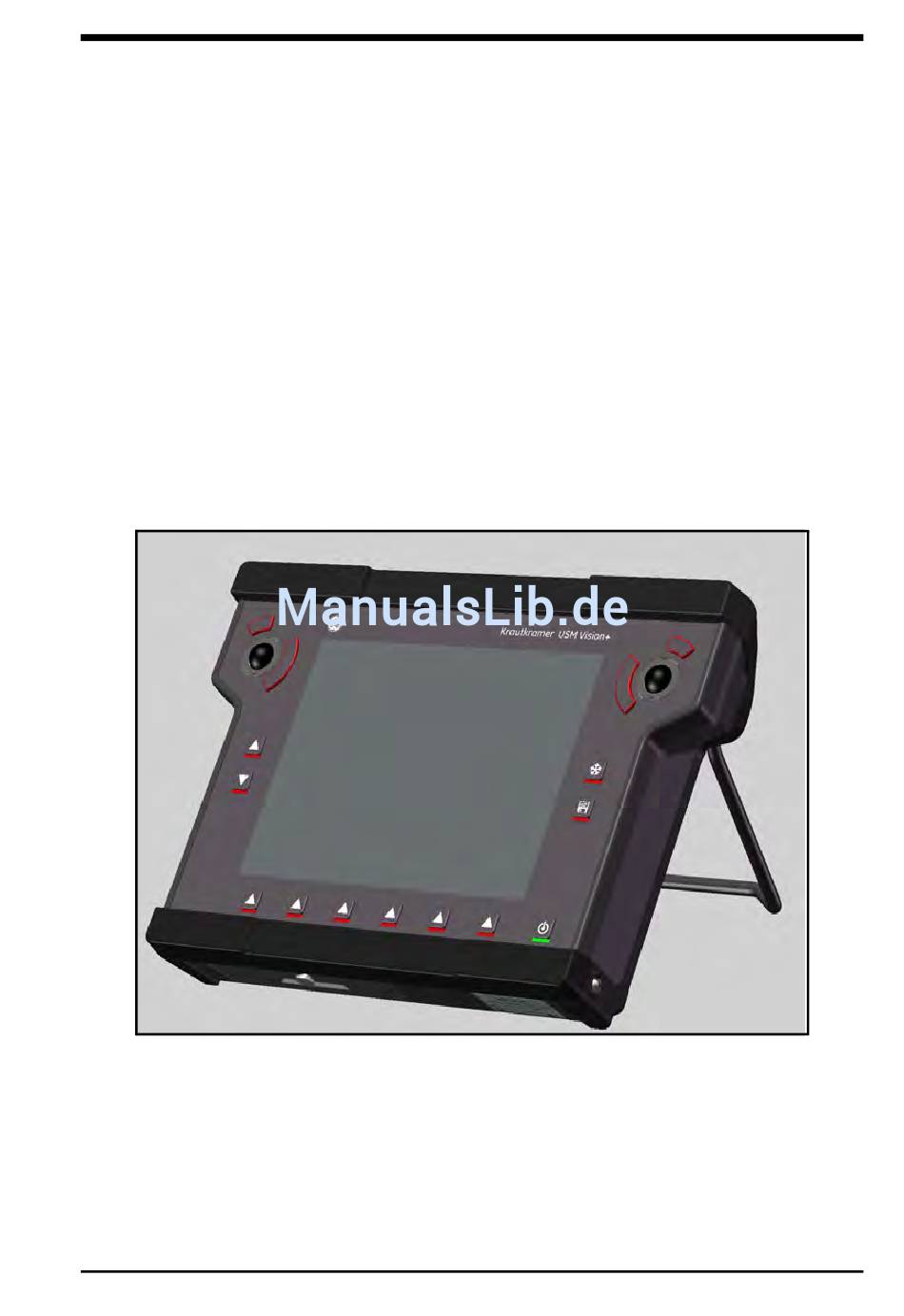

Abbildung 1: Die USM Vision+
Kapitel 1. USM Vision Überblick
1
