Kapitel 4. Kalibrierung
4.5.1 1-Punkt TCG (0° Linear-Scan) (Forts.)
3. Das Start-Symbol ändert sich in Aufzeichnung. Ein neues Fenster zeigt die
gemessenen Amplituden für alle Schüsse gegenüber der Strahlnummer an.
Die rote Kurve zeigt die gemessenen Schallamplituden für die aktuelle
Sondenposition an. Bewegen Sie die Sonde etwas, um eine konstante
Kopplung über dem Kupplungsbereich der Sonde zu erreichen. Die rote
Kurve verändert sich etwas.

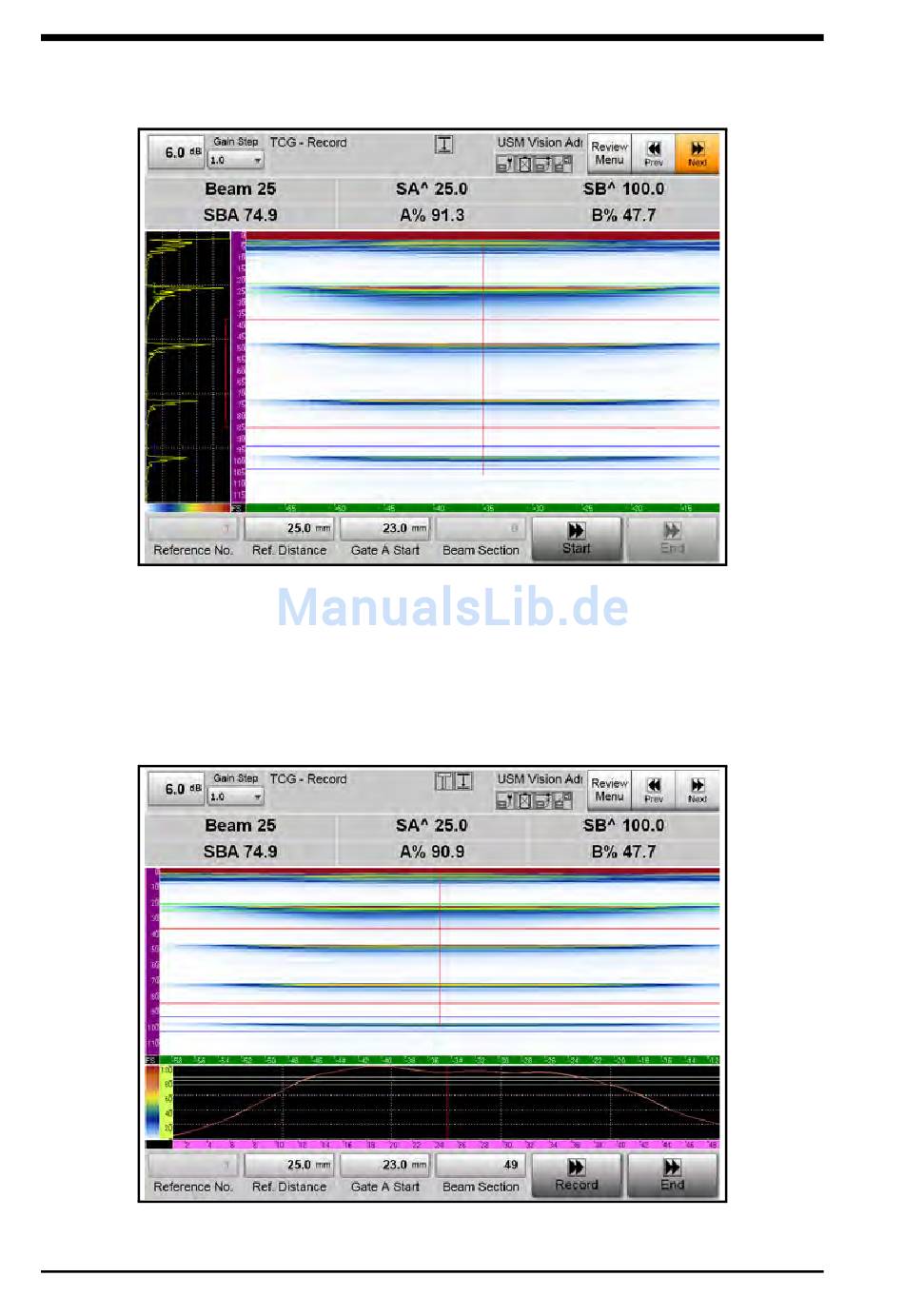

Abbildung 69: Fenster mit gemessenen Amplituden
88
Abbildung 68: Start Aufzeichnung
