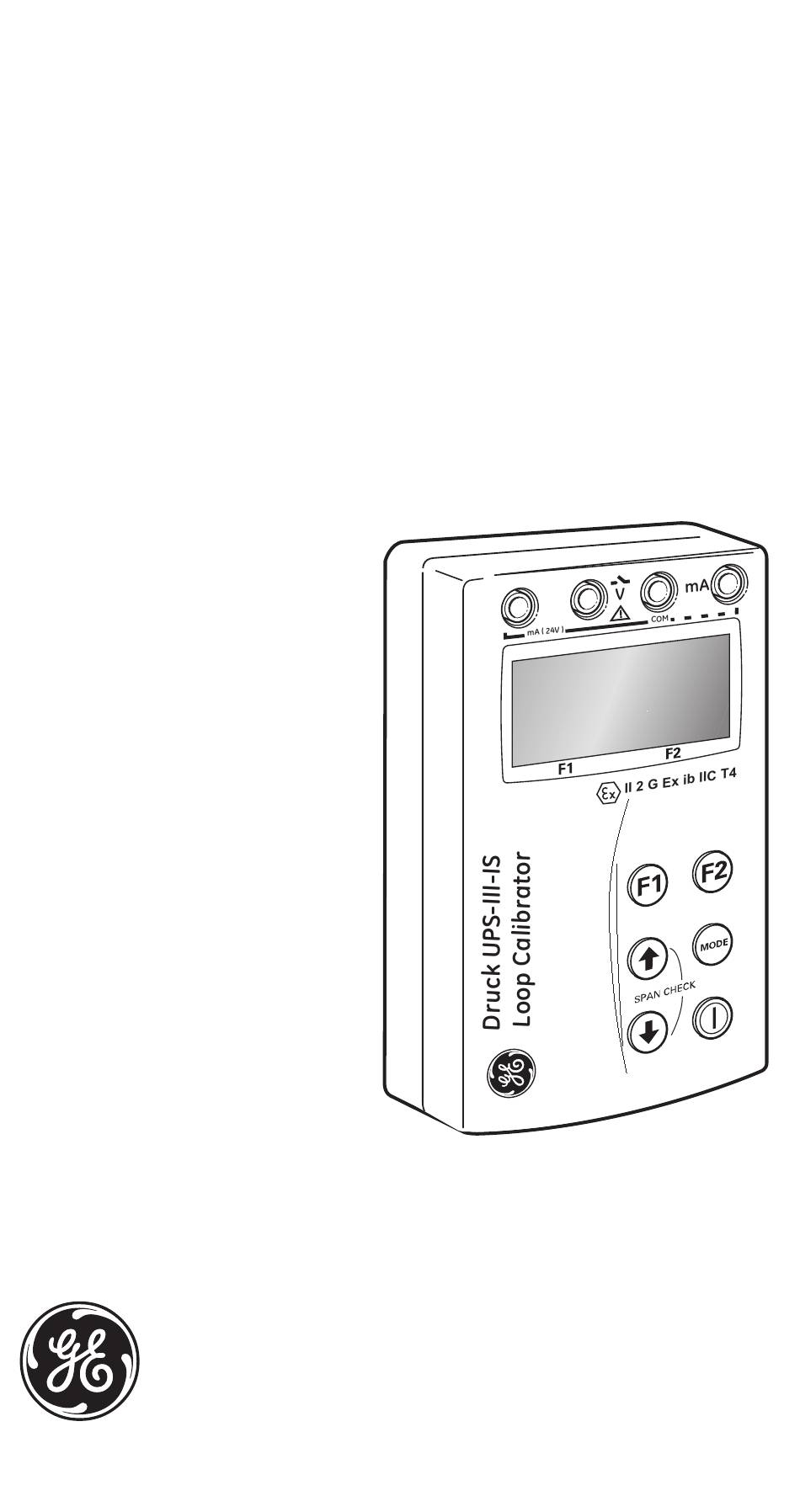

- Seite 1 Sensing Druck UPS-III-IS Eigensicherer Stromschleifenkalibrator Bedienungsanleitung - KD0341...
-
Seite 2: Autorisierte Servicevertretungen
Autorisierte Servicevertretungen Eine Liste der Servicezentren finden Sie auf unserer Webseite: www.gesensing.com Symbole Dieses Gerät erfüllt die Anforderungen der entsprechenden europäischen Sicherheitsrichtlinien. Das Gerät ist mit dem CE-Prüfzeichen versehen. Bei diesem Symbol auf dem Gerät sollte der Anwender im Handbuch nachschlagen. - Seite 3 Das IECEx-Zertifikat für dieses Gerät kann auf der folgenden Webseite eingesehen werden: www.iecex.com KD0341 Ausgabe Nr. 2...
- Seite 4 Auf Anfrage ist eine vollständige Kopie des ATEX-Zertifikats für dieses Gerät erhältlich. Setzen Sie sich hierzu bitte über folgende Webseite mit uns in Verbindung: www.gesensing.com KD0341 Ausgabe Nr. 2...
- Seite 5 KD0341 Ausgabe Nr. 2...
- Seite 6 KD0341 Ausgabe Nr. 2...
-
Seite 7: Installationsanforderungen In Gefahrenbereichen
UPS-III Eigensicherer Stromschleifenkalibrator Einleitung Der eigensichere UPS-III Stromschleifenkalibrator von Druck liefert Strom (Gebermodus) und Messwerte (Messmodus) zur Kalibrierung von Geräten in 2-Leiter-Technik vor Ort. Über das Konfigurationsmenü kann der Anwender zwischen „Source“ (Geben) und „Measure“ (Messen) von Spannungen oder Strömen wählen und Durchgangsprüfungen ausführen. - Seite 8 Deklarationsanforderungen Der eigensichere UPS-III ist so ausgelegt und hergestellt, dass bei einer Installation wie oben beschrieben die wesentlichen Gesundheits- und Sicherheitsanforderungen erfüllt werden, die nicht vom EG-Typenprüfungszertifikat Baseefa06ATEX0224 abgedeckt sind. Dieser eigensichere Stromschleifenkalibrator ist so ausgelegt, dass er gegen andere Gefahren als die im Absatz 1.2.7 von Anhang II der ATEX-Richtlinie 94/9/EG angegebenen schützt.
- Seite 9 Tabelle 1 Anleitung für Versorgung und Ein-/Ausgänge Parameter und Bedingungen Strommessung zwischen mA und COM mit externer 24V- Speisespannung. Bei dieser Betriebsart wird das Gerät in die & Stromschleife geschaltet, indem der Stromkreis unterbrochen wird und mA (positiv) und COM (negativ) angeschlossen werden. Strommessung zwischen mA (24 V) und mA mit interner 24V- Speisespannung.
- Seite 10 Tabelle 2 Parameter für Versorgung und Ein-/Ausgänge Param. 1 2 3 & 30 V 50 V 30 V 100 mA 0* 100 mA 0* 100 mA 0* 6,51 V 25,2 V 6,51 V 6,51 V 6,51 V 25,2 V 14 mA 158 mA 12 mA 8 mA 14 mA...
-
Seite 11: Betrieb
BETRIEB Tasten Die Taste dient zum Ein- und Ausschalten des Kalibrators. Halten Sie sie jeweils 2 Sekunden lang gedrückt. Die Taste dient zum Wechsel MODE zwischen Mess- und Gebermodus. Die Tasten dienen zur Auswahl in Menüs, zur Einstellung numerischer Werte und zur Steuerung der Schritt- und Rampenfunktionen (auf/ab). -
Seite 12: Betriebsarten
Betriebsarten Bei Drücken der Taste schaltet sich das Gerät ein, und die Einschaltsequenz erscheint im Display. Wenn Sie zu diesem Zeitpunkt drücken, wird der Informationsbildschirm angezeigt: Information Serial number VERSION CAL. DATE HART BATTERY Wenn Sie zu diesem Zeitpunkt , drücken, wird der Konfigurationsbildschirm angezeigt: Der Kalibrator kann in den Betriebsarten Measure (Messen) oder Source (Geben) eingesetzt werden. - Seite 13 Schließen Sie den Kalibrator an das zu prüfende Gerät an: mA-Messung Drücken Sie die Taste Mode (Modus) und wählen Sie [Measure mA]. Eine externe Spannungs- versorgung speist die Schleife mit maximal 30 V. Der Kalibrator misst den in Strom in der Schleife.
- Seite 14 Durchgangsprüfung* Drücken Sie die Taste Mode und wählen Sie [Continuity Test]. Die Taste schaltet das akustische Signal ein oder aus. Gebermodus Im Display wird je nach den im Konfigurationsbildschirm und in den erweiterten Funktionen vorgenommenen Einstellungen der ausgegebene Wert in mA oder % (Wert von 4 bis 20 mA oder 0 bis 20 mA) bzw.
-
Seite 15: Erweiterte Optionen Im Gebermodus
Erweiterte Optionen im Gebermodus Drücken Sie die Taste und wählen Sie Geben von mA oder MODE Geben von mA & 24V. Verwenden Sie die Tasten (Enter), um die Funktion auszuwählen. Drücken Sie die Taste (Erweitert). Daraufhin erscheint folgende Anzeige: Linear simuliert lineare Transmitter. - Seite 16 Ausführung der erweiterten Optionen Drücken Sie die Taste , um die erweiterte Funktion zu aktivieren und zu deaktivieren: z. B. ein oder aus Drücken Sie oder , um: den Ausgangswert schrittweise zu erhöhen oder zu verringern. den Höchst- oder Mindestwert für den Spannencheck schrittweise einzustellen.
-
Seite 17: Wartung
Wartung • Der Stromschleifenkalibrator kann nicht vor Ort repariert werden, sondern ist im Bedarfsfall an ein autorisiertes ATEX- Servicezentrum zu schicken. • Um die Genauigkeit des Stromschleifenkalibrators sicherzustellen, sollte einmal jährlich eine Kalibrierprüfung durchgeführt werden. Reinigung • Reinigen Sie das Ledergehäuse des Stromschleifenkalibrators mit einem feuchten, flusenfreien Tuch und einem schwachen Reinigungsmittel. -
Seite 18: Batteriewechsel
Batteriewechsel WARNUNG: DIE BATTERIEN NUR IN EINEM SICHEREN BEREICH AUSWECHSELN. Verwenden Sie nur den auf Seite 2 angegebenen Batterietyp. Lösen und entfernen Sie die Sicherungsschraube von der Batterieabdeckung. Tauschen Sie die Batterien aus. Achten Sie dabei auf die richtige Polarität. Setzen Sie die Batterieabdeckung wieder ein und sichern Sie sie. -
Seite 19: Allgemeines
Kalibrieranweisungen WARNUNG: UPS-III-IS STROMSCHLEIFENKALIBRATOREN IN EINEM SICHEREN BEREICH KALIBRIEREN. Allgemeines Das Gerät wird vom Lieferanten komplett mit Zertifikat(en) geliefert. Eine Neukalibrierungsperiode von 12 Monaten wird empfohlen. Der tatsächliche Zeitabstand zwischen Kalibrierungen hängt von der Häufigkeit des Einsatzes und der totalen Messungewissheit ab, die für eine bestimmte Applikation akzeptierbar ist. - Seite 20 Tabelle 4 V-Messung Angelegter Zulässige Abweichung des Kalibratorabweichung V-Wert UPS-III-IS (mV) (mV) 0,004 0,00040 0,004 0,00014 0,005 0,00064 0,005 0,00070 UPS-III-IS Gebermodus Tabelle 5 Geben von mA Angelegter Zulässige Abweichung des Kalibratorabweichung mA-Wert UPS-III-IS (mA) (mA) 0,002 0,002 0,00012 0,002 0,00011 0,002 0,00015...
- Seite 21 2.Schalten Sie den UPS-III-IS ein und drücken Sie innerhalb von 2 Sekunden die Taste , um das Kalibriermenü aufzurufen. Geben Sie den Zugangscode ein [werkseitige Einstellung: 9410], und warten Sie, bis sich das Gerät thermisch stabilisiert hat. 3.Wählen Sie den für die Kalibrierung erforderlichen Parameter. Wählen Sie mithilfe des Display-Menüs die Kalibrierwerte.
- Seite 22 KD0341 Ausgabe Nr. 2...
- Seite 23 Calibration mA Output mA Input Input Cal. date Enter mA input cal-low offen Leave mA input open Enter -0,001 Geber mA input cal-high mA input ~ 20mA 20.020 Enter 00,000 Geber 20 mA ±1 mA mA input control Check reading : 1.000 Again 1 mA ±0,002mA...
