Kapitel 4. Kalibrierung
4.6 Sektor-Scan der TCG-Aufzeichnung (Forts.)
3. Start ändert sich in Aufnahme. Ein neues Fenster zeigt die gemessenen
Amplituden für alle Aufzeichnungen gegenüber dem Strahlwinkel an. Die
weiße Kurve zeigt die gemessenen Echoamplituden für die aktuelle
Sondenposition an. Bewegen Sie die Sonde langsam auf die maximale
Referenzamplitude, um jeden Winkel aufzunehmen (die rote Kurve). Die
rote Kurve ändert sich entsprechend der SDH, wenn sie von den
verschiedenen Strahlen getroffen wird.
98

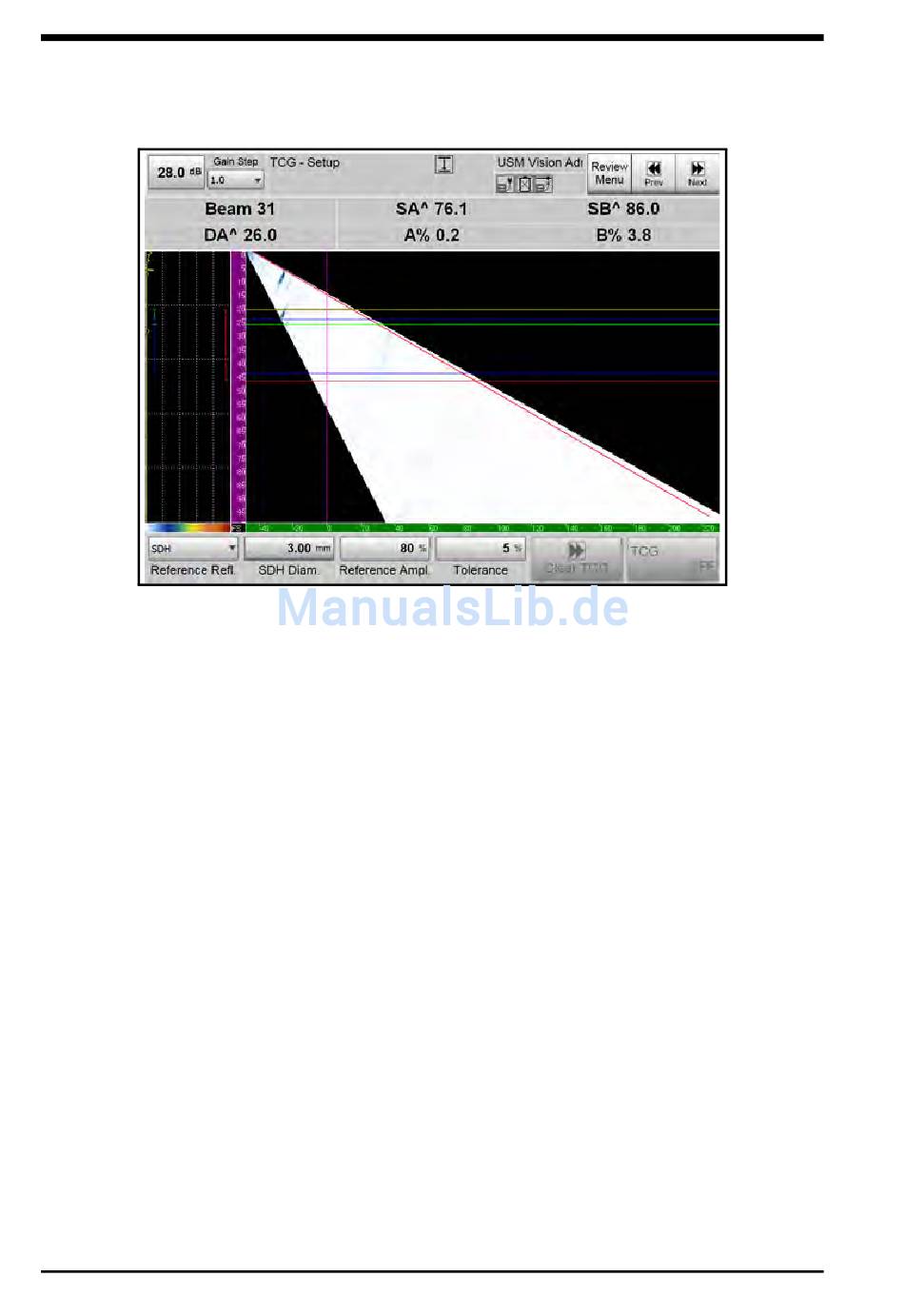

Abbildung 82: TCG-Setup
USM Vision+ Benutzerhandbuch
