Kapitel 4. Kalibrierung
4.6 Sektor-Scan der TCG-Aufzeichnung (Forts.)
4. Überprüfen Sie erneut die Amplituden mittels der erneuten Aufzeichnungen
der Amplituden und drücken Sie wiederholt auf Aufzeichnung, bis sich
schließlich alle gemessenen Amplituden (rote Kurve) innerhalb des
Toleranzbereichs befinden. Dann drücken Sie auf Speichern.

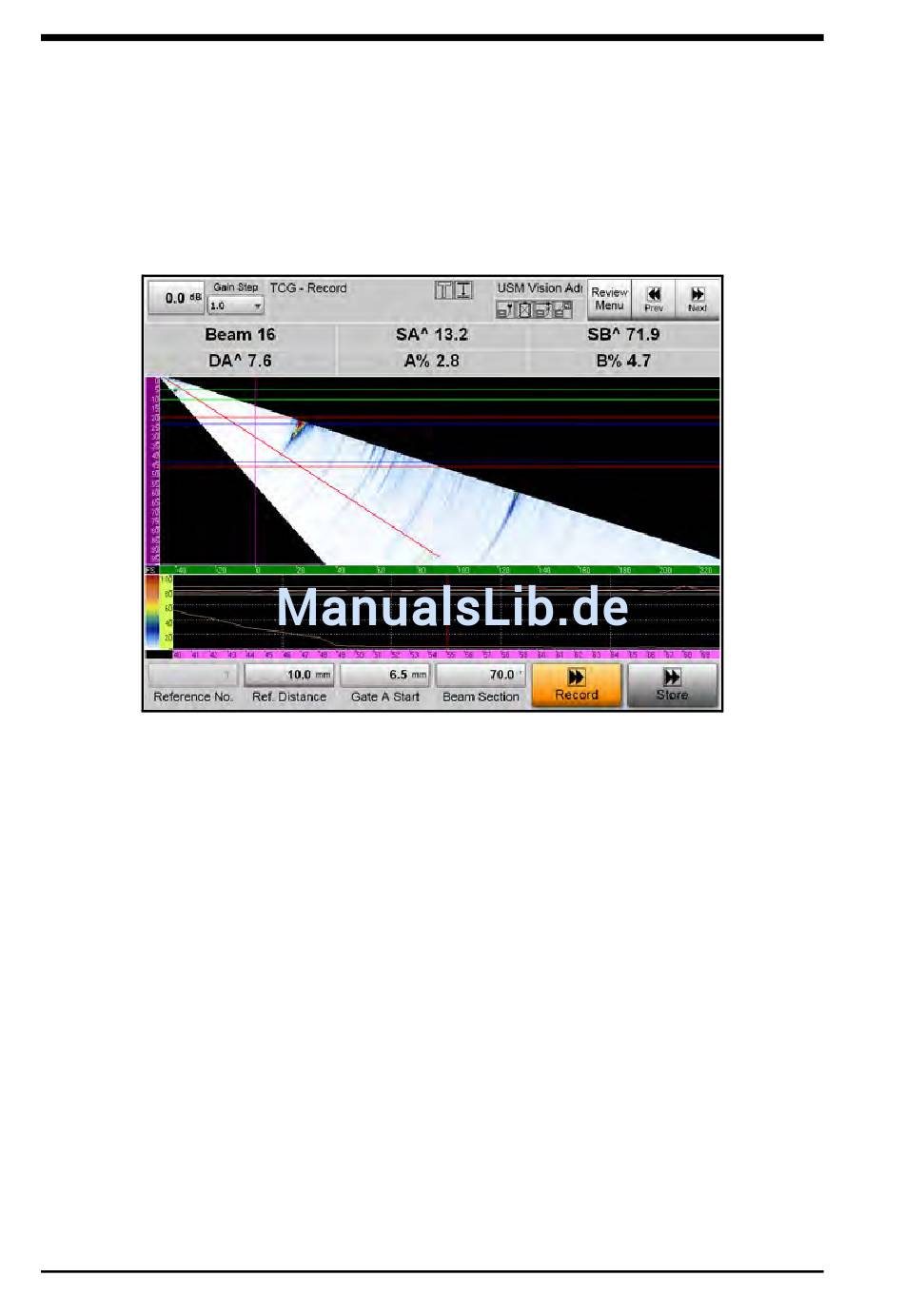

Abbildung 85: Amplitudenkorrekturen speichern
5. Wenn sich eine oder mehrere Amplituden außerhalb des angegebenen
Toleranzbereiches befinden, zeigt das System eine Fehlermeldung an. Wenn
Sie auf Ja drücken, wird das System die Werte der Amplitudenkorrekturen
auch dann speichern, wenn sich diese außerhalb des Toleranzbereichs
befinden. Wenn Sie Nein wählen, kehrt das System zum vorherigen
Bildschirm zurück, um Ihnen die Amplituden des zuletzt gespeicherten
Referenzziels anzuzeigen.
Das System speichert alle dB-Korrekturwerte und kehrt in den
Normalbetrieb zurück. Die Referenznummer wurde auf 2 erhöht
100
USM Vision+ Benutzerhandbuch
