3.3.1 Das Untermenü für die Messwerte

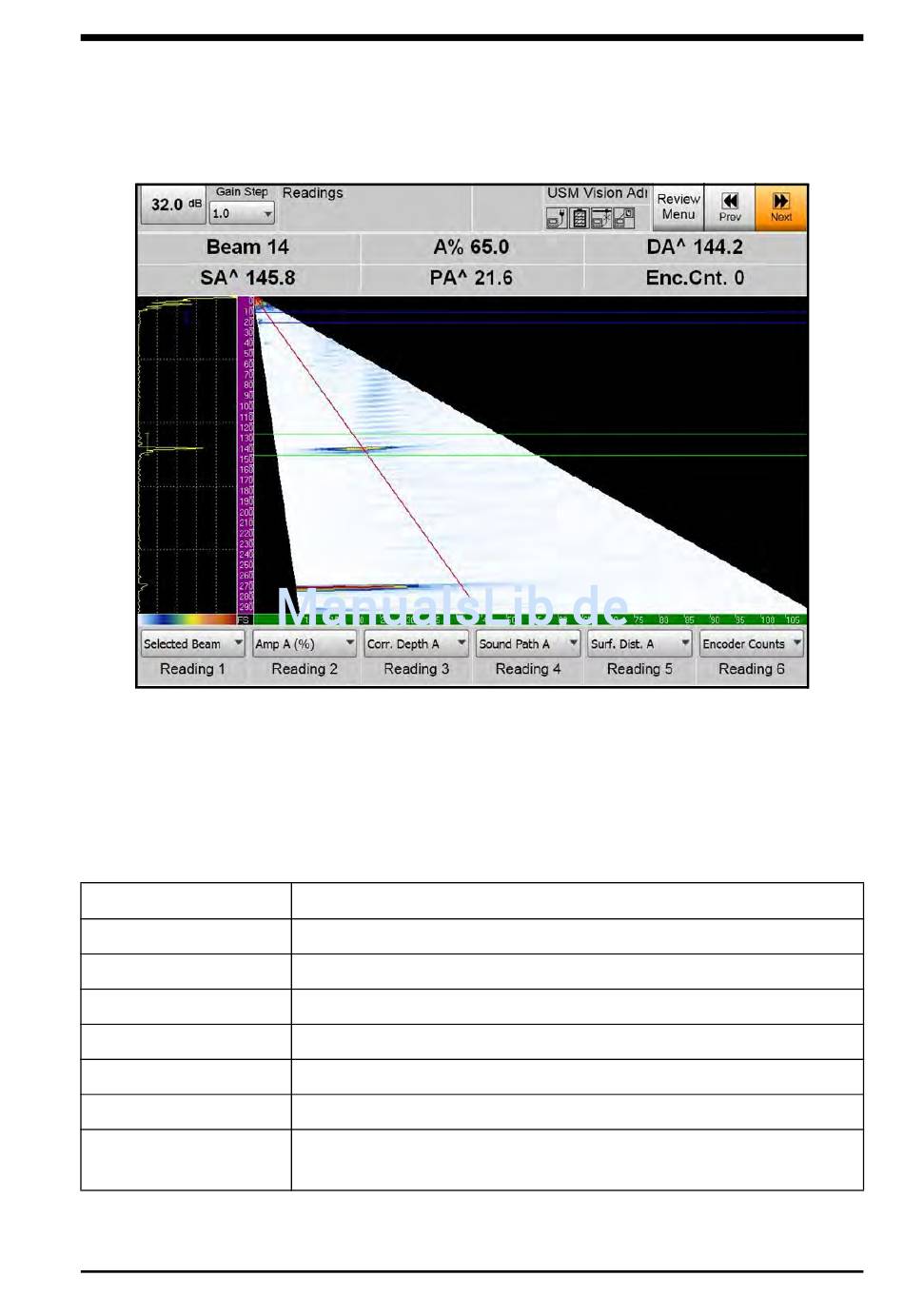

Ein typischer Bildschirm, der die Messwerte wie unten in Abbildung 18 anzeigt.
Abbildung 18: Untermenü der Anzeige-Messwerte
Sie können bis zu sechs Messwerte (je 20 Parameter) für die Anzeige auf dem
Bildschirm auswählen. Die verfügbaren Optionen für dieses Menü sind unten in
Tabelle 6 aufgelistet.
Tabelle 6: Optionen für die Messwerte im Untermenü
Messwert
Keine
Ausgewählter Strahl
Amp A (%)
Amp A für TCG (%)
Amp A für TCG (dB)
Schallweg A
Oberfl. Abst. A
USM Vision+ Benutzerhandbuch
Beschreibung
Keine Messwerte
Strahlnummer
Amplitude des Echos in Blende A in % FSH
Amplitude des Echos in Blende A in % FSH verglichen mit TCG
Amplitude des Echos in Blende A in dB verglichen mit TCG
Schallweg des Echos in Blende A
Oberflächenabstand (projiziert) von Echos in Blende A, bezogen
auf den Bezugspunkt Y
Kapitel 3. Phased-Array-Modus (PA)
37
