Kapitel 4. Kalibrierung
4.2 Einen 20° Linear-Scan kalibrieren (Forts.)

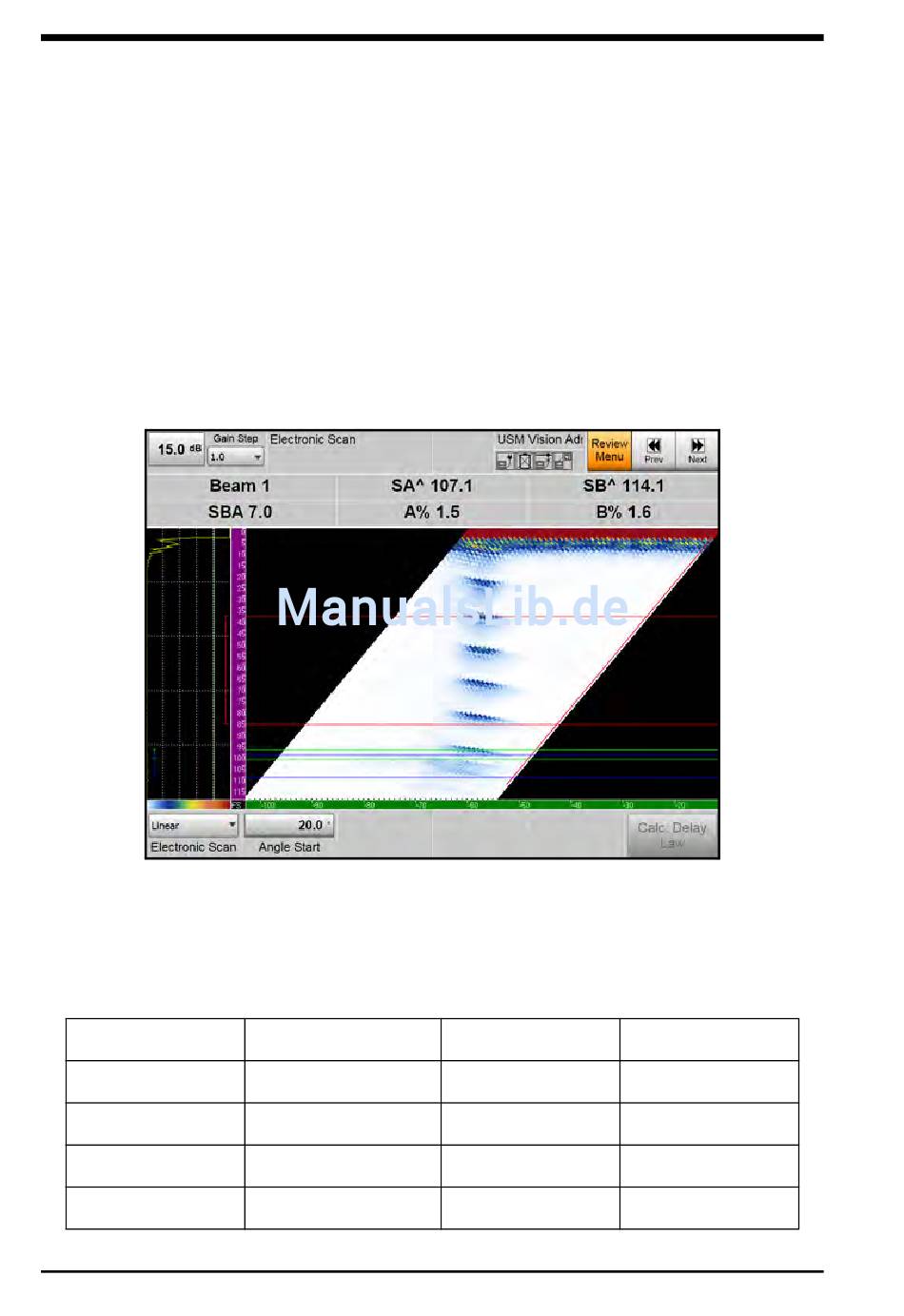

Die aktuellen Messwerte für das Setup werden Abbildung 40 unten gezeigt:
•
Strahl = 10 (Schussnummer)
•
SA^ = Schallweg für max. Echo in Blende A
•
SA^ = Schallweg für max. Echo in Blende B
•
SBA = Unterschied des Schallwegs
•
A% = Echohöhe in Blende A
•
A% = Echohöhe in Blende B
Abbildung 40: Menü-Setup für die Kalibrierung
3. Richten Sie die Kalibrierung entsprechend den Parametern in Tabelle 12
unten ein.
Menü
Kalibrierung
Kalibrierung
Kalibrierung
Kalibrierung
62
Tabelle 12: Parameter für die Kalibrierung
Untermenü
Verzögerungs-Setup
Parameter
Referenzrefl.
SDH Durchm.
Ref. Abstand
Toleranz
USM Vision+ Benutzerhandbuch
Wert
SDH
3 mm
55 mm
1 mm
