Kapitel 4. Kalibrierung

4.6.3 Echo-Bewertung

Dieses Beispiel zeigt, Inspektion einer Stärke von 30 mm dicke V-Schweißnaht
mit einer Inklusion der halben Dicke. Das Echo liegt über dem Referenzwert von
0,6 dB. Abbildung 103 zeigt das gleiche Ergebnis in einer Volumen-korrigierten
Ansicht: Die Signale der Inklusion werden direkt mit 70 ° (Schenkel 1) getroffen,
und nach einer Reflexion bei 47 ° (Schenkel 2) und mit einer x-förmigen Anzeige
im Sektor-Scan.

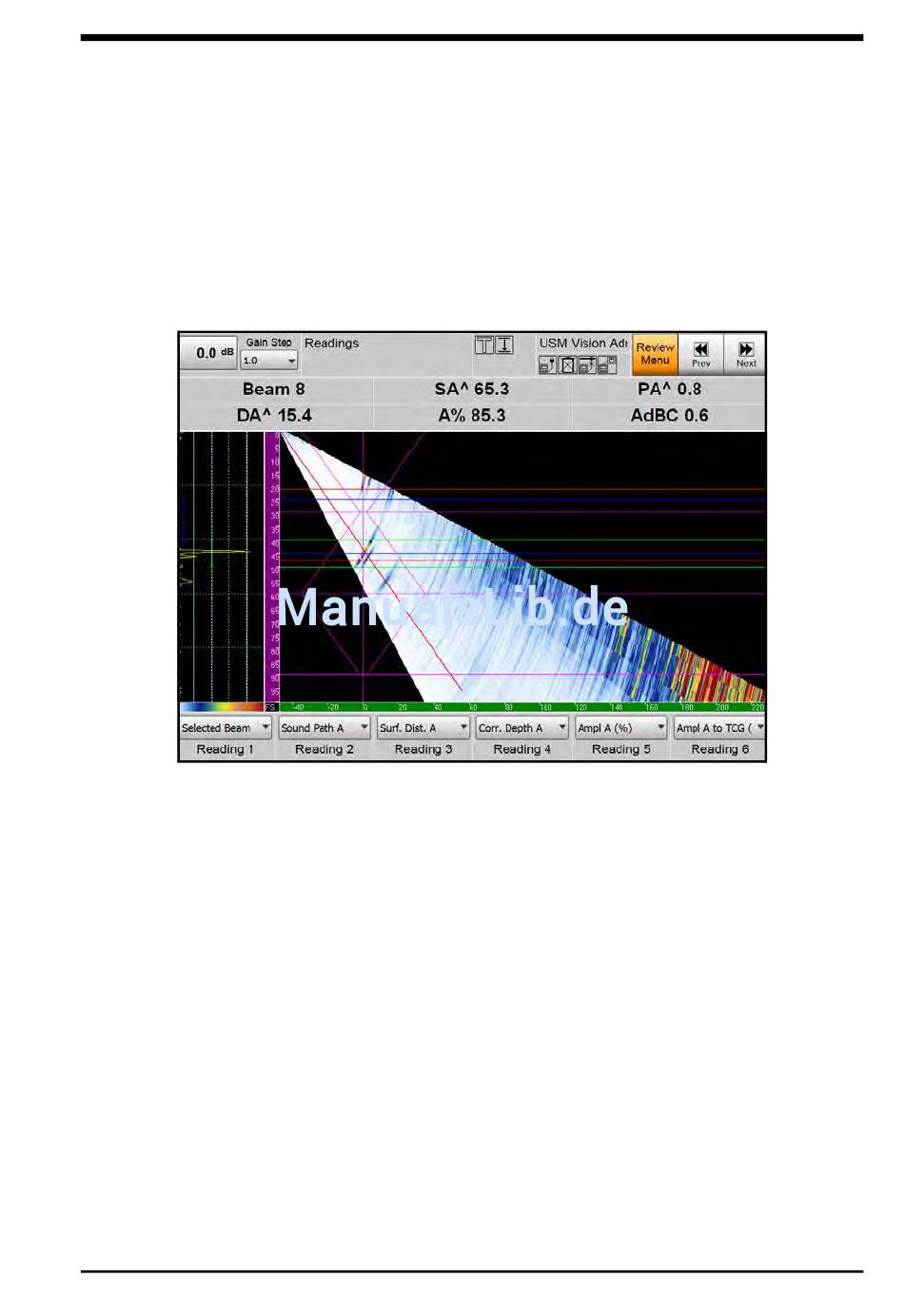

Abbildung 102: Überprüfung der 30 mm V-Schweißnaht
