4.4 Einen 40° bis 70° Sektor-Scan kalibrieren (Forts.)
5. Wenn die Kalibrierung beginnt, ändert sich das Start-Symbol in
Aufzeichnung. Ein neues Fenster zeigt die gemessenen Abstände für alle
Schüsse gegenüber der Strahlwinkel an. Die rote Kurve zeigt die
gemessenen Schallwege der aktuellen Sondenposition.
Bewegen Sie die Sonde langsam, um die maximale Amplitude für jeden
Winkel zu erfassen. Die rote Kurve ändert sich entsprechend.

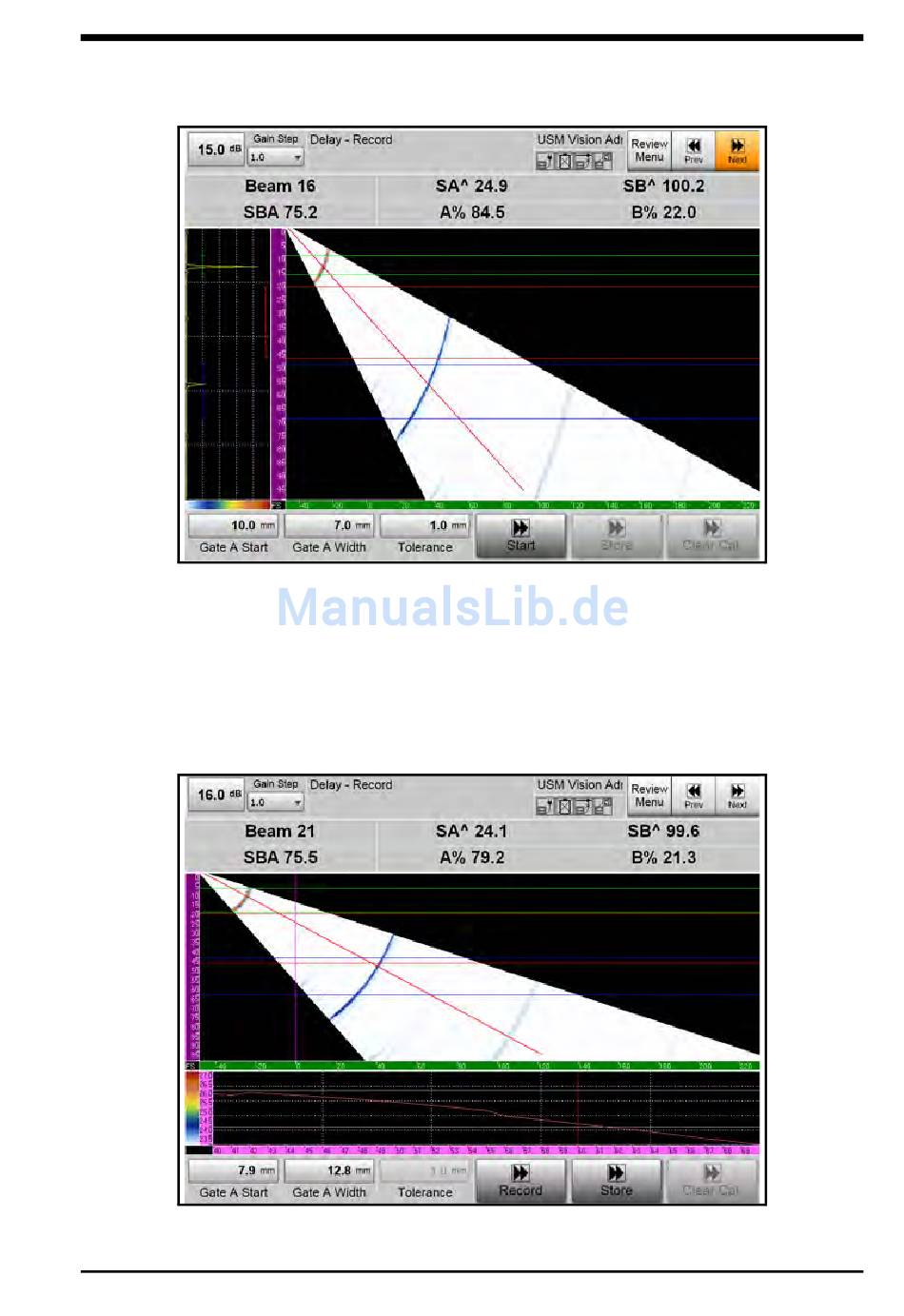

Abbildung 58: Fenster mit gemessenen Schallwegen
USM Vision+ Benutzerhandbuch
Abbildung 57: Aufzeichnungs-Setup
Kapitel 4. Kalibrierung
79
