GE Sensing MCX Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. GE Anleitungen
  4. Prüfgeräte
  5. Sensing MCX
  6. Bedienungsanleitung
GE Sensing MCX Bedienungsanleitung

GE Sensing MCX Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Model MCX
1
Modell MCX
Modele MCX
Multi-Calibrator
Multikalibrator
Multi-calibrateur
# 25500/Rev. Nr. 11/Pub. June '98

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GE Sensing MCX

Inhaltszusammenfassung für GE Sensing MCX

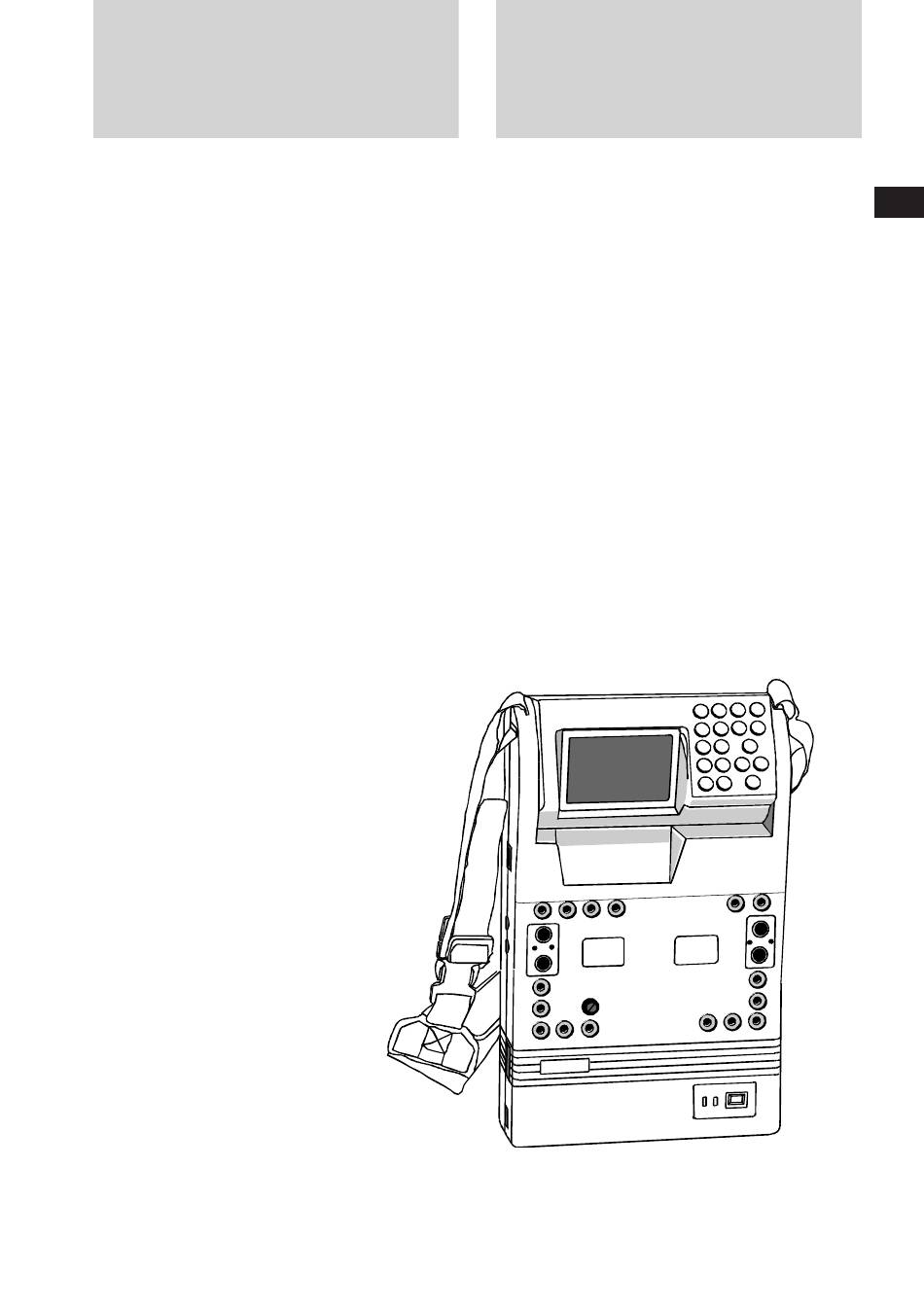

  • Seite 1 Model MCX Modell MCX Modele MCX Multi-Calibrator Multikalibrator Multi-calibrateur # 25500/Rev. Nr. 11/Pub. June '98...
