Kapitel 4. Kalibrierung
4.4.1 Einen Dual-Sektor-Scan für Schweißnahtprüfung erstellen
(Forts.)

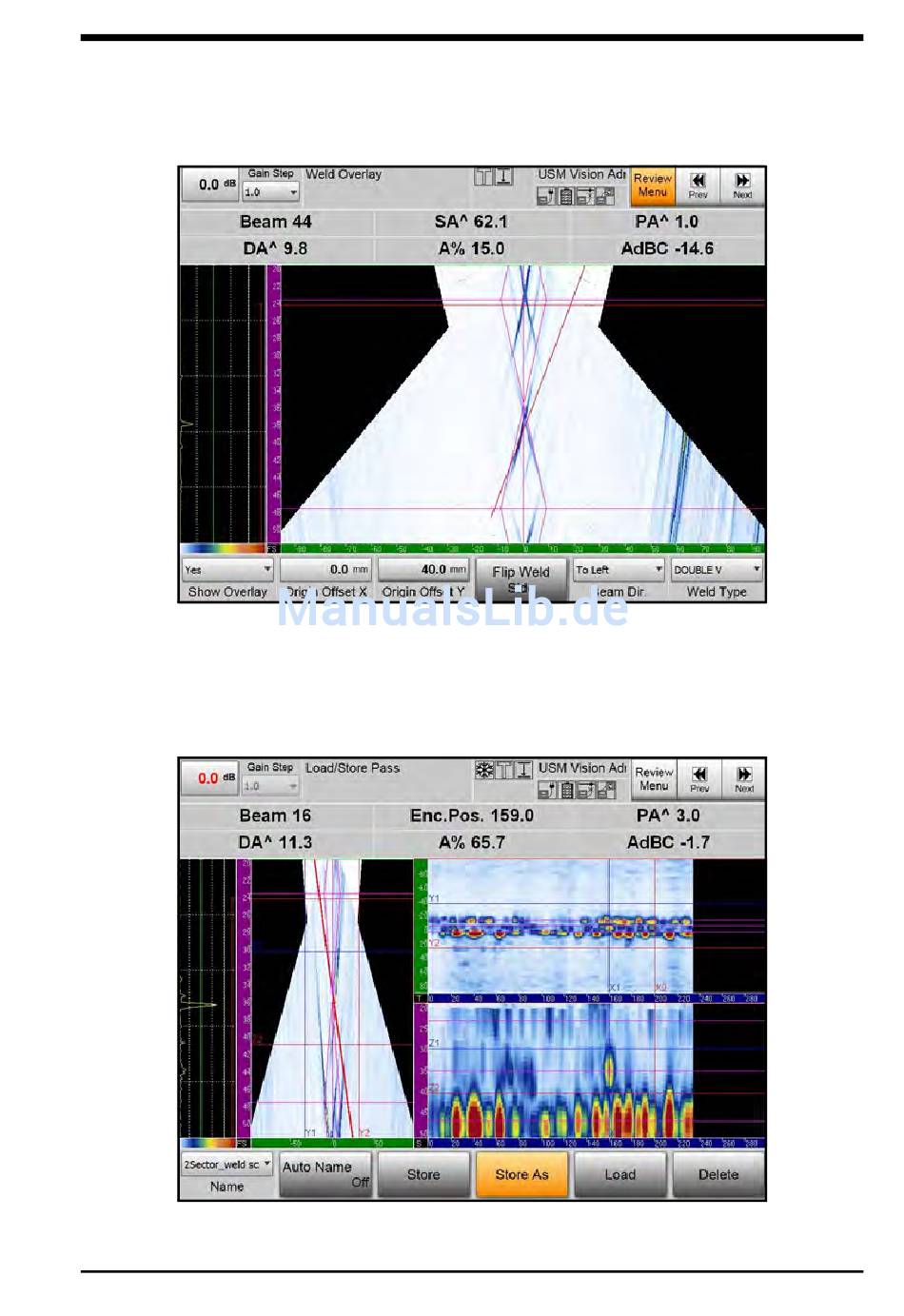

Abbildung 65: Überlagerung der Schweißnaht mit Flip-Button
Das Scanergebnis wird, wie in Abbildung 66 dargestellt, angezeigt. Die Scandaten
werden gespeichert in der Datei: „2Sector_weld scannen". Die aktuelle Position
(blauer Cursor) zeigt einen Wurzeldefekt.
Abbildung 66: Scanergebnis mit Wurzeldefekt
USM Vision+ Benutzerhandbuch
85
