4.7
Codierer-Kalibrierung
Ein Quadratur-Codierer-Rad bietet eine gewisse Anzahl von Ticks
(Rechteckimpulse) pro Umdrehung. Um Abtastabstände genau messen zu können,
muss das System die Anzahl der Ticks pro mm (Zoll) kennen. Ist dieser Wert nicht
bekannt ist, wird die codierte Kalibrierung diesen Wert festlegen.
Um die Anzahl der Ticks pro mm (oder Zoll) festzulegen, geben Sie die Abtastlänge
in das System, und bewegen Sie den Codierer entlang dieser Strecke, und das
System bewertet den charakteristischen Codierer-Wert.
Tabelle 34: Parameter für die Codierer-Kalibrierung
Menü
Scan
Scan
Scan
Scan
Scan
1. Platzieren Sie den Codierer auf der Nullposition der Kalibrierungsstrecke
(hier 300 mm).
2. Drücken Sie auf Kalibrierung starten. Die Taste ändert sich in
Kalibrierung anhalten.
3. Bewegen Sie den Codierer entlang der Kalibrierungsstrecke.

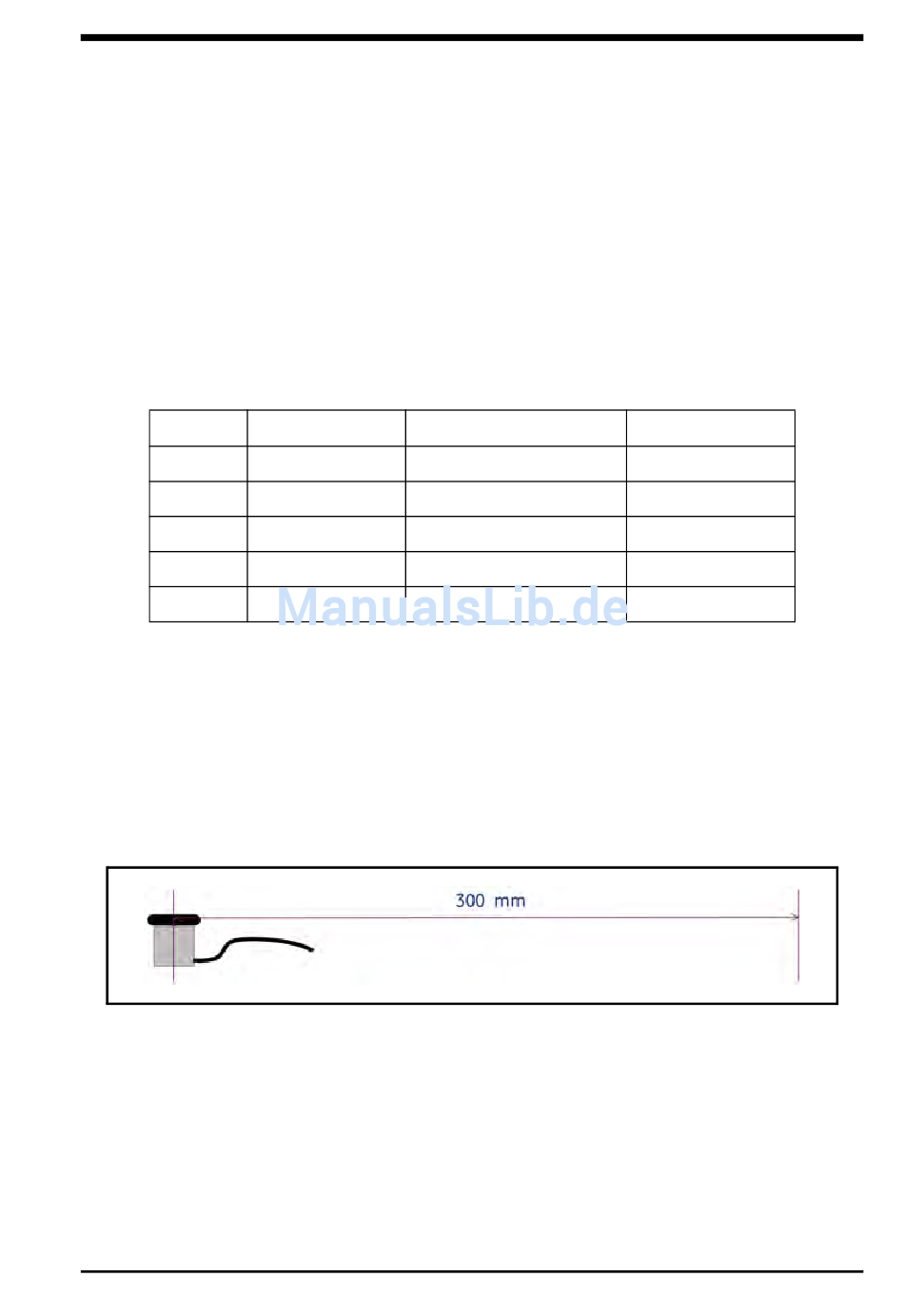

Abbildung 104: Codierer entlang der Kalibrierungsstrecke bewegen
USM Vision+ Benutzerhandbuch
Untermenü
Parameter
Codierer-Kal.
Scanmodus
Codierer-Richt.
Codierer-Zählung
Scan-Inkrement
Kal.-Abstand
Kapitel 4. Kalibrierung
Wert
Positionell
Im Uhrzeigersinn
0,3 mm
1 mm
300 mm
115
