Geräteübersicht

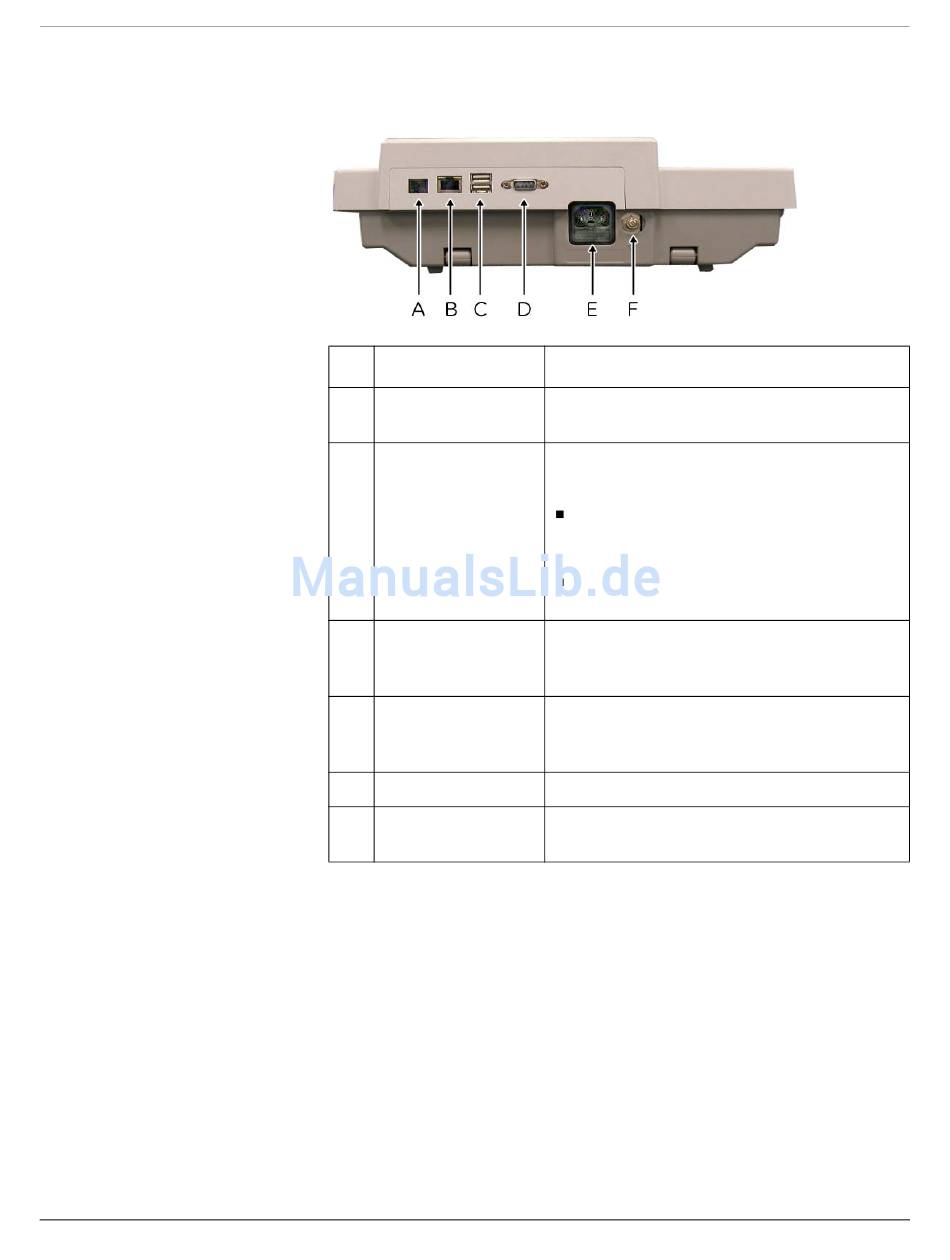

Rückansicht
2-4
Name
A Modem-Port
B LAN-Anschluss
C USB-Anschluss
D COMM-Anschluss
E Netzanschluss
F Äquipotenzial-
Erdungsstutzen
MAC™ 800
Beschreibung
RJ11-Anschluss vom optionalen internen Modem zu
einer analogen Telefonleitung.
RJ45-Netzwerk-LAN-Anschluss. Die LEDs
kennzeichnen den LAN-Status.
Die grüne LED rechts von diesem Port
kennzeichnet eine funktionierende Ethernet-
Verbindung.
Die gelbe LED links von diesem Port blinkt, um
auf Netzwerkverkehr hinzuweisen.
Universal Serial Bus-Anschluss für USB-Geräte, z. B.
das optionale Barcode-Lesegerät, ein
Magnetkartenlesegerät oder die externe USB-Tastatur.
Serieller Anschluss für Datenkommunikation mit
CASE/CardioSoft- oder MUSE-System mit einem
seriellen Kabel.
Standardmäßiger Anschluss für Netzstromkabel.
Zum Anschließen nicht geerdeter Peripheriegeräte, um
den Potenzialausgleich zu gewährleisten.
