Vivid 3 Pro/Vivid 3 Benutzerhandbuch
Erste Schritte
Detaillierte Informationen finden Sie in Kapitel 2,
Erste Schritte, in der Gebrauchsanweisung.
Vorder- und Seitenansicht
1. Bildschirm
Der Bildschirm ist nach links und rechts
schwenkbar und lässt sich nach oben und
unten neigen.
•
15-Zoll-Bildschirm (Vivid 3 Pro)
•
17-Zoll-Bildschirm (Vivid 3 Expert)
2. Lautsprecher
3. Alphanumerische Tastatur
4. Ein/Aus-Schalter
5. Allgemeine Ablagebereiche
Befinden sich zu beiden Seiten des
Bedienfelds und oben auf dem Gerät zu beiden
Seiten des Bildschirms.
6. Schallkopf- und Gelhalterungen
Befinden sich zu beiden Seiten des
Bedienfelds. Die dem Bildschirm am nächsten
befindliche Halterung auf beiden Seiten dient
zur Aufbewahrung der Gelflaschen.
7. Bedienfeld
Enthält alle Tasten und Regler sowie die
alphanumerische Tastatur zur Bedienung des
Ultraschallgeräts.
8. Griffe an der Vorderseite mit
Höhenverstellhebel
Dieser Hebel, der in der Mitte unterhalb der
Griffe angebracht ist, dient zum Anheben bzw.
Absenken des Bedienfelds und des
Bildschirms.
9. Schallkopfanschlüsse
•
Zwei aktive Schallkopfanschlüsse, ein
Parkanschluss zum Ablegen des Schallkopfs
und ein Stiftsondenanschluss (Vivid 3 Pro).
•
Drei aktive Schallkopfanschlüsse und ein
Stiftsondenanschluss (Vivid 3 Expert).
2305203-108 Rev. 4
10. Fußbremse
Bremse mit drei Stellungen. LINKS zum
Feststellen der Räder, in der MITTE zum Lösen
der Räder und RECHTS zum Verriegeln des
Schwenkmechanismus.
11. Fußschalter (nicht abgebildet)
Konfigurierbarer Schalter, über den bestimmte
Tastaturbefehle mit dem Fuß ausgeführt
werden können.
12. Stellplatz für Farbdrucker
Der Farbdrucker links oben befindet sich im
Gerät.
13. Ablagebereich für Peripheriegeräte
Der Videorecorder und der Schwarzweiß-
Drucker befinden sich im Ablagebereich unter
dem Bedienfeld.
5
12
4
3
13
15
17
18

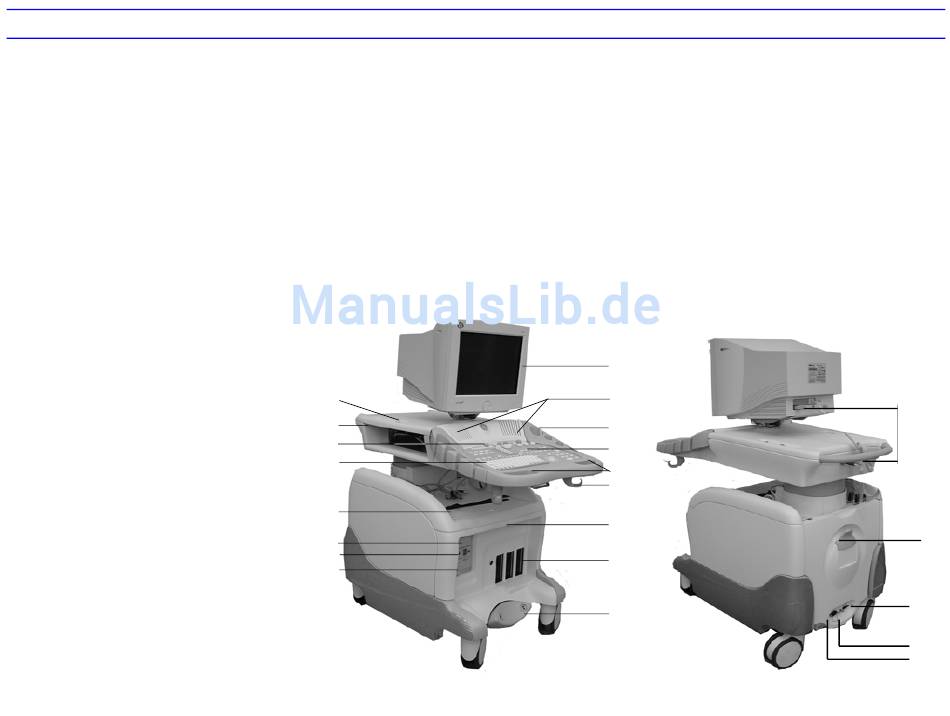

Abbildung 1: Vorderansicht
14. Kabelhalter
15. Diskette/MOD (optional)/CD-R-Laufwerk
16. Luftfilterschlitze
17. EKG-Kabel (intern/extern);
Phonoanschlüsse
18. Fußschalteranschluss
Rückansicht des Geräts
1. Bildschirm-, Video- und Netzkabel
2. Netzkabelaufhänger
3. Netzschalter (Ein/Aus-Schalter)
4. Erdungsschraube
5. Anschlussbuchse für das Netzkabel
1
2
6
7
8
14
16
9
10
Abbildung 2: Rückansicht des Geräts
5
1
2
2
3
4
5
