Abschnitt 3
Basisfunktionen
142
Externe
Analogsignale
GUID-ECD1F42C-23E5-4B0A-953A-CC6D9FDA1C27 V1 DE

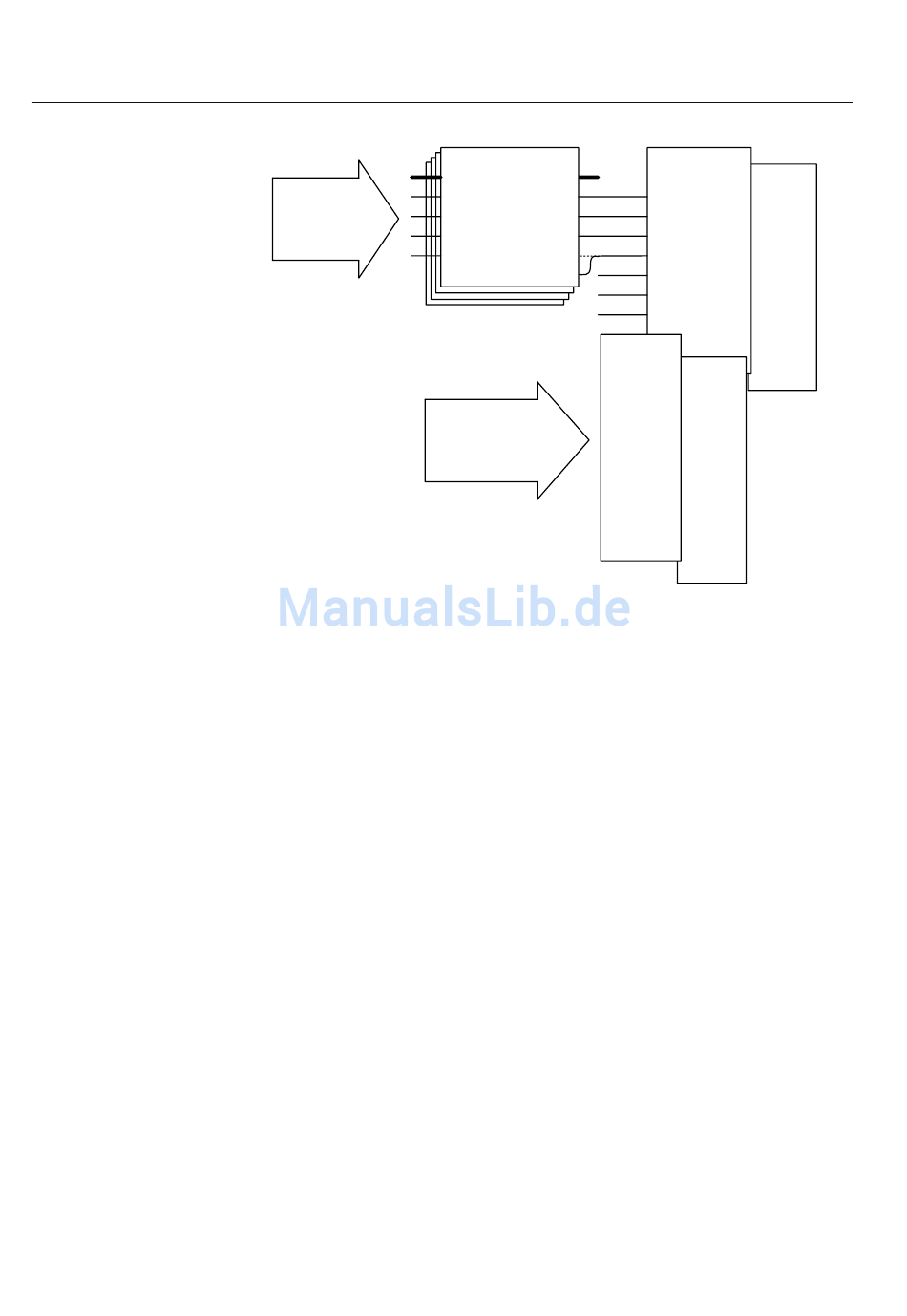

Abb. 57: Analogeingangs-Funktionsblöcke
Die externen Eingangssignale werden erfasst und gefiltert und sind dann (nach
Konfiguration) als Eingangssignal am Funktionsblock AxRADR über den
Funktionsblock SMAI verfügbar. Die Informationen werden mit der
Grundabtastfrequenz des Stördatenberichts gespeichert (1000 oder 1200 Hz). Intern
errechnete Signale werden gemäß der Zykluszeit der jeweiligen Funktion aktualisiert.
Wenn eine Funktion bei geringerer Frequenz als die Grundabtastfrequenz abläuft,
verwendet der Störschreiber die zuletzt aktualisierte Abtastung, bis eine neue
aktualisierte Abtastung vorliegt.
Das Anwendungskonfigurationsprogramm wird für die analoge Konfiguration des
Stördatenberichts verwendet.
Der Funktionsblock SMAI errechnet die Nullsystemwerte bei Fällen, in denen nur die
drei Leiter angeschlossen sind (AI4-Eingang nicht verwendet). SMAI macht die
Informationen als Gruppensignalausgang, Phasenausgänge und errechnete
Nullsystemausgänge verfügbar (AIN-Ausgang). Wenn AI4-Eingänge als
Eingangssignale verwendet werden, sind die entsprechenden Informationen am
berechnungsfreien Ausgang (AI4) des Funktionsblocks SMAI verfügbar. Die Signale
AxRADR müssen entsprechend verbunden werden.
Für jedes der Analogsignale gilt: Steht die jeweilige Funktion Ka = Ein, so wird dieser
durch den Störschreiber aufgezeichnet. Der Trigger ist von der Einstellung für die
Funktion Ka, unabhängig und löst auch aus bei einer Einstellung der Funktion auf
SMAI
GRPNAME AI3P
AI1NAME AI1
AI2NAME AI2
AI3NAME AI3
AI4NAME AI4
AIN
A3RADR
EINGANG21
EINGANG22
EINGANG23
Interne Analogsignale
EINGANG24
EINGANG25
EINGANG26
EINGANG30
1MRS757550 C
A1RADR
A2RADR
GRPEINGANG1
GRPEINGANG2
GRPEINGANG3
GRPEINGANG4
GRPEINGANG5
GRPEINGANG6
...
A4RADR
...
630 Serie
Technisches Handbuch
