Jahresübersicht - Solar-Log 200 Handbuch

Ist
3.6.1.3 Jahresübersicht
Die Bedienung entspricht der Monatsansicht. Über die Menüpunkte links können andere Zeit-
räume ausgewählt werden, über die Pfeil-Symbole kann jeweils ein Jahr vor- oder zurückgeblättert
werden.

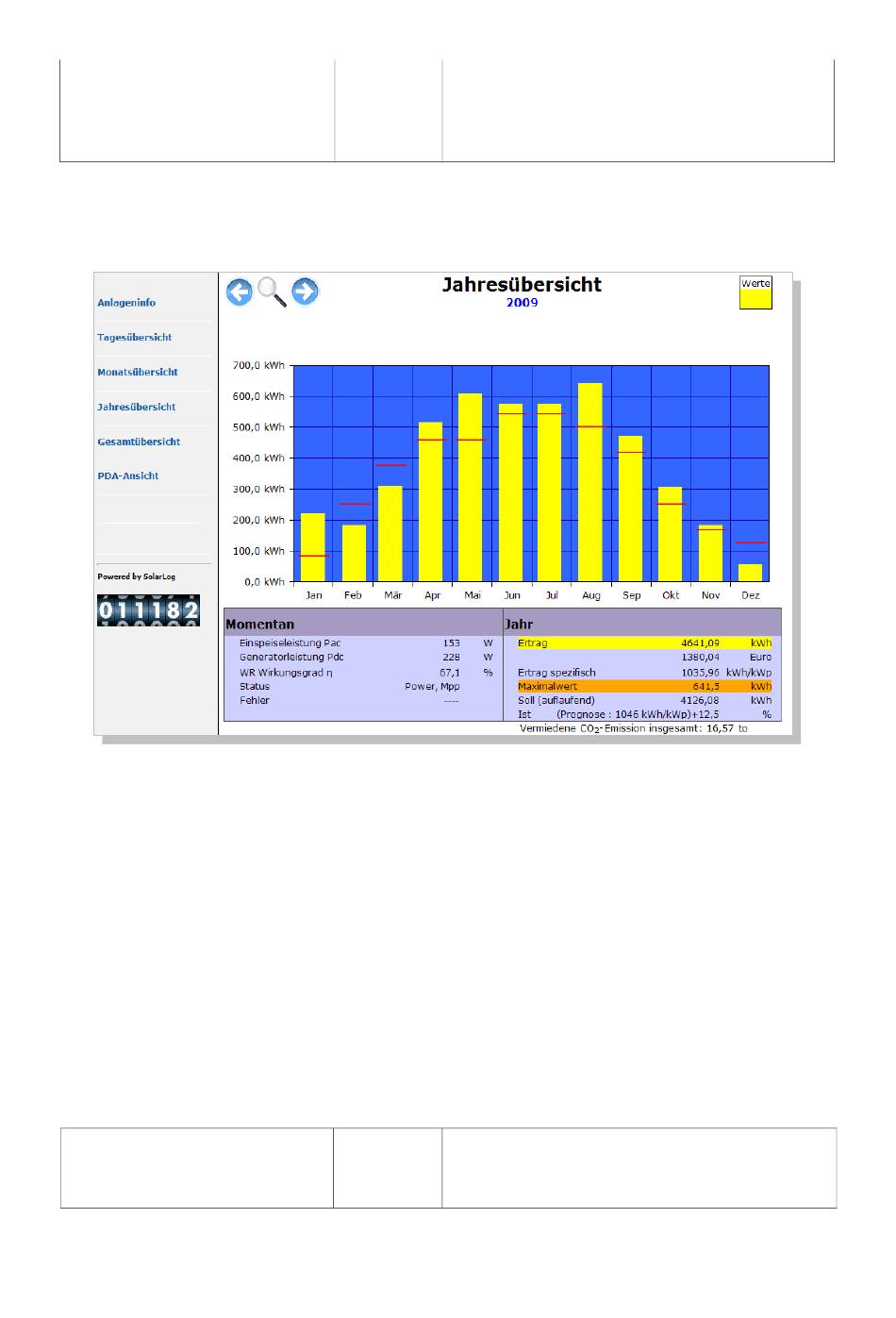

Die einzelnen Monatserträge werden als Summe in einem Balkendiagramm dargestellt.
Die grüne Linie zeigt den gewünschten Monats-Sollertrag an
Wird gezielt auf einen einzelnen Balken geklickt, dann wird wieder auf die Monatsansicht mit dem
entsprechendem Monatsdatum umgeschalten. Es stehen Tagesdaten der letzten 3 Jahre zur Verfü-
gung.
Die darunterliegende Tabelle zeigt auf der linken Seite immer die Momentan-Werte an. Auf der
rechten Seite werden dagegen die tagesspezifischen Werte angezeigt:
Bezeichnung
100
% Der Ist-Wert zeigt in Prozent den Anteil zwischen Mo-
nats-Istertrag und Monats-Sollertrag an.
Einheit Beschreibung
