Mitsubishi mit RS485-Schnittstelle

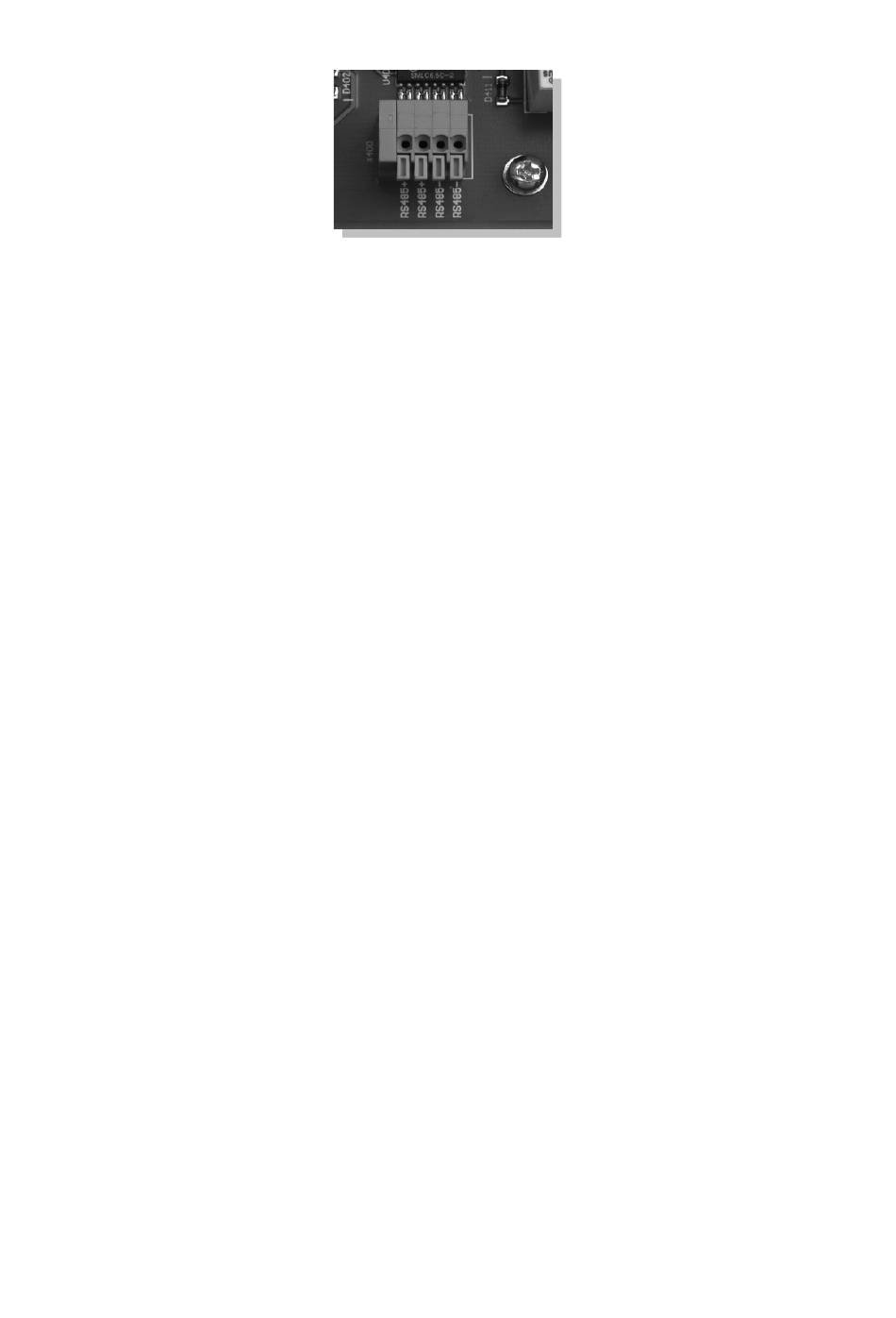

Verbinden Sie wie im Sunways-Handbuch beschrieben mit einem geschirmten, 2-poligen Daten-
kabel die einzelnen Wechselrichter untereinander über die RS485-Klemmleisten. Die RS485-An-
schlüsse sind jeweils doppelt aufgeführt, damit die Verkabelung jeweils weitergeführt werden kann.
Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter können Sie entweder das vor-
konfektionierte Sunways-Datenkabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes
Kabel verwenden.
Ziehen Sie die freiliegenden Adern durch die Kabelöffnung des Wechselrichters und verbinden Sie
Solar-Log™
Weiß
Braun
Der Jumper JP muss an dem vom Solar-Log™ entferntesten Wechselrichter gesetzt werden, die
anderen Wechselrichter dürfen diesen Jumper nicht gesetzt haben.
2.12 Vaillant – auroPOWER VPI /1 und VPI (RS485)
Wichtiger Hinweis: Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser un-
ter Spannung steht. Beachten Sie unbedingt die Hinweise des Vaillant-Handbuches.
2.12.1

Vaillant - auroPOWER VPI /1

Alle auroPOWER VPI /1 Modelle haben die RS485-Schnittstelle bereits ab Werk integriert. Die
Schnittstelle muss aber über das Bediendisplay aktiviert werden. Zusätzlich muss jedem Wechsel-
richter eine eigene Kommunikations-Adresse vergeben werden. Es empfiehlt sich die Adressen
fortlaufend bei 1 beginnend festzulegen, also 1, 2, 3, usw. Diese Einstellung wird am Bediendisplay
durchgeführt. Folgen Sie dazu den Anweisungen des Vaillant-Handbuches.
2.12.2 Vaillant – auroPOWER VPI
Die auroPOWER VPI Modelle wurden bis etwa Mitte 2005 ausgeliefert und ab Werk mit einer
RS232 Option ausgestattet. Für den Betrieb mit dem Solar-Log
notwendig. Die Umrüstung der Schnittstelle ist über die Fa.Vaillant möglich. Bitte fragen Sie dazu
Ihren Installateur oder direkt bei Vaillant an.
Jedem Wechselrichter muss eine eigene Kommunikations-Adresse zugewiesen werden. Bei Geräten
mit Trafo erfolgt die Zuweisung erfolgt über das Menü des Wechselrichters. Bei Geräten ohne
(1)
(4)
Klemmleiste im Wechselrichter
ist die RS485-Option zwingend
200
RS485+
RS485-
