Wichtiger Hinweis:
Die Reihenfolge wie die Wechselrichter nach der Erkennung im Solar-Log™ angezeigt werden ist
zufällig. Es wird dringend empfohlen, direkt nach der Erkennung eine Neuordnung der Wechsel-
richter im Dialog „Konfiguration/Basis/Wechselrichter-Reihenfolge" durchzuführen. Über die an-
gezeigte Seriennummer können die Wechselrichter identifiziert werden.
2.39

GE-Wechselrichter (General Electric)

2.39.1

Verkabelung

Bitte verbinden Sie die einzelnen Wechselrichter und den Solar-Log™ mit Netzwerkkabeln mit
einem Ethernet-Router oder -Switch.
Bitte stellen Sie vor der Konfiguration der Netzwerk-Adressen an jedem Wechselrichter eine un-
terschiedliche Geräte-ID ein.
Vergeben Sie dann mit Hilfe des IP-Setting-Kits des Wechselrichter-Herstellers jedem Wechselrich-
ter eine eigene IP-Adresse. Die ersten drei Zahlen müssen dabei der Adresse des Solar-Log™ ent-
sprechen (z.B. 192.168.178). Für die vierte Zahl verwenden Sie eine freie Stelle in Ihrem Netzwerk-
segment.
Dieser Vorgang ist im SVT Monitoring Manual (erhältlich auf der Internet-Seite von GE) beschrie-
ben.
Danach kann die Geräteerkennung im Solar-Log™ gestartet werden.
2.40

Hyundai-Wechselrichter

2.40.1

Verkabelung HPC-050HT-E und HPC-100HT-E

Auf Wechselrichterseite werden für den Anschluss des RS485-Datenkabels Stecker im RJ45-For-
mat verwendet. Dies sind die gleichen Stecker wie bei herkömmlichen Netzwerk-Patchkabeln.
Achtung! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse. Auf keinen Fall darf
diese Buchse mit den RJ45-Buchsen des Wechselrichters verbunden werden. Dies könnte
den Solar-Log™ zerstören!
64

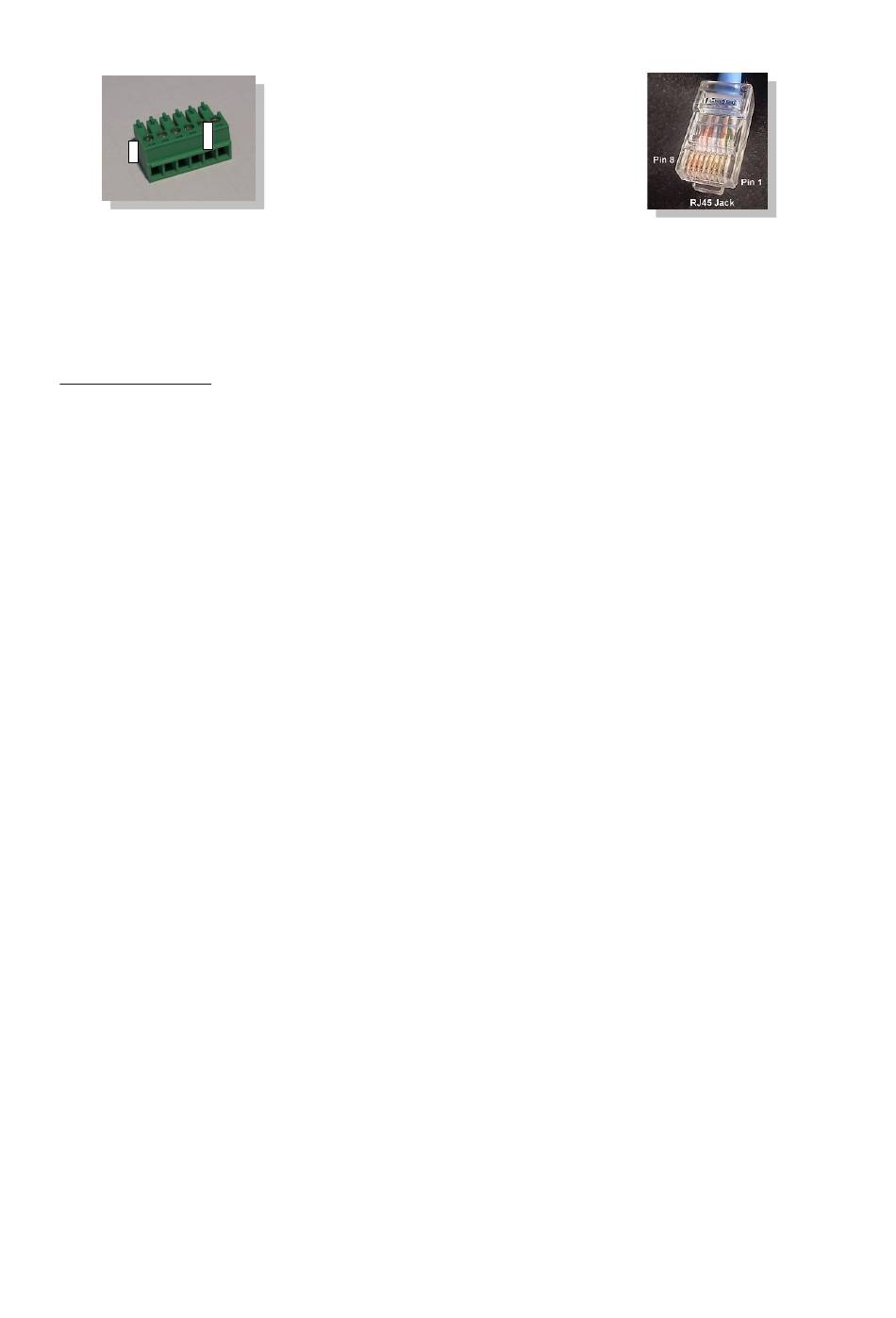

Solar-Log™-RS485B (6-polig)
1
4
5
6
2 Installation
