Steca; Verkabelung - Solar-Log 200 Handbuch

Mitsubishi mit RS485-Schnittstelle
2.33

Steca

Verkabelung

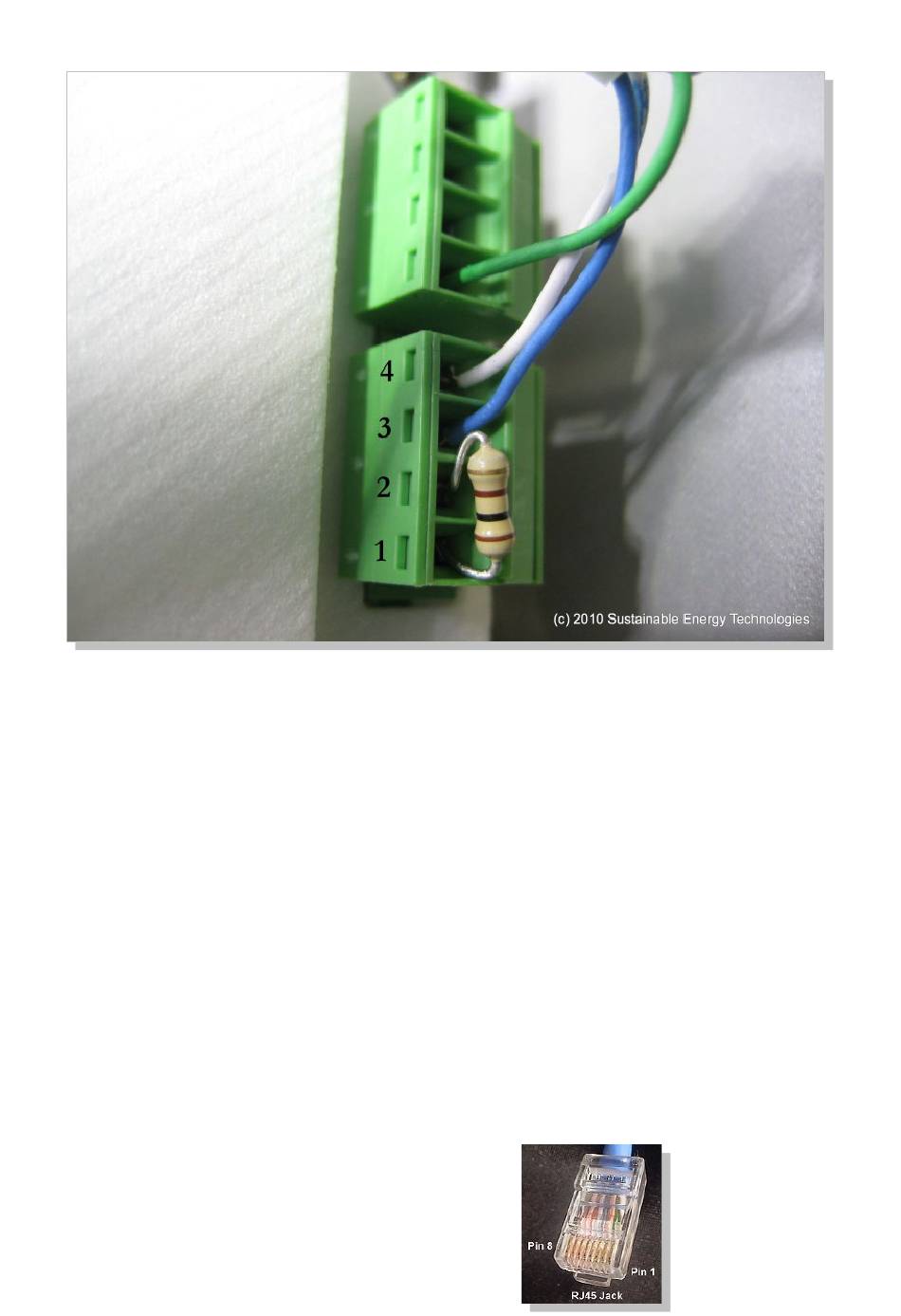

Auf Wechselrichterseite werden für den Anschluss des RS485-Datenkabels Stecker im RJ45-For-
mat verwendet. Dies sind die gleichen Stecker wie bei herkömmlichen Netzwerk-Patchkabeln.
Achtung! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse. Auf keinen Fall darf
diese Buchse mit den RJ45-Buchsen des Wechselrichters verbunden werden. Dies könnte
den Solar-Log™ zerstören!
Hinweis: Wir empfehlen das fertig vorkonfektionierte Steca-Datenkabel, das als Zubehör erhältlich
ist.
Wird das Kabel selbst konfektioniert, dann verwenden Sie folgende Anschlussbeschaltung:
57
