Abschlussstecker:
Der Abschlussstecker besteht aus einem 8-pol. RJ45-Blindstecker, in dem folgende Adern gebrückt
sind:
Über das konfektionierte Kabel mit dem 6pol. Stecker verbinden Sie nun den Solar-Log™ RS422-
B mit der IN-Buchse des ersten Wechselrichters.
Verbinden Sie nun alle Wechselrichter jeweils WR1-OUT mit WR2-IN, WR2-OUT mit WR3-IN,
usw.
In die OUT-Buchse des letzten Wechselrichters stecken Sie den Abschlussstecker.
Hinweis: Die LED-E am Solar-Log™ zeigt den Kommunikationsstatus an. Sobald alle Kabel kor-
rekt eingesteckt sind und die Wechselrichter aktiv sind, schaltet die rot leuchtende LED aus.
2.8 Danfoss – Wechselrichter
Wichtiger Hinweis: Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser un-
ter Spannung steht. Beachten Sie unbedingt die Hinweise des Danfoss-Handbuches.
Die Firma Danfoss (PowerLynx) fertigt auch für andere Hersteller, z.B. für IBC (ServeMaster) oder
CentroSolar (Powerstocc
Diese Geräte sind also weitgehend baugleich und verwenden das gleiche Datenprotokoll.
24

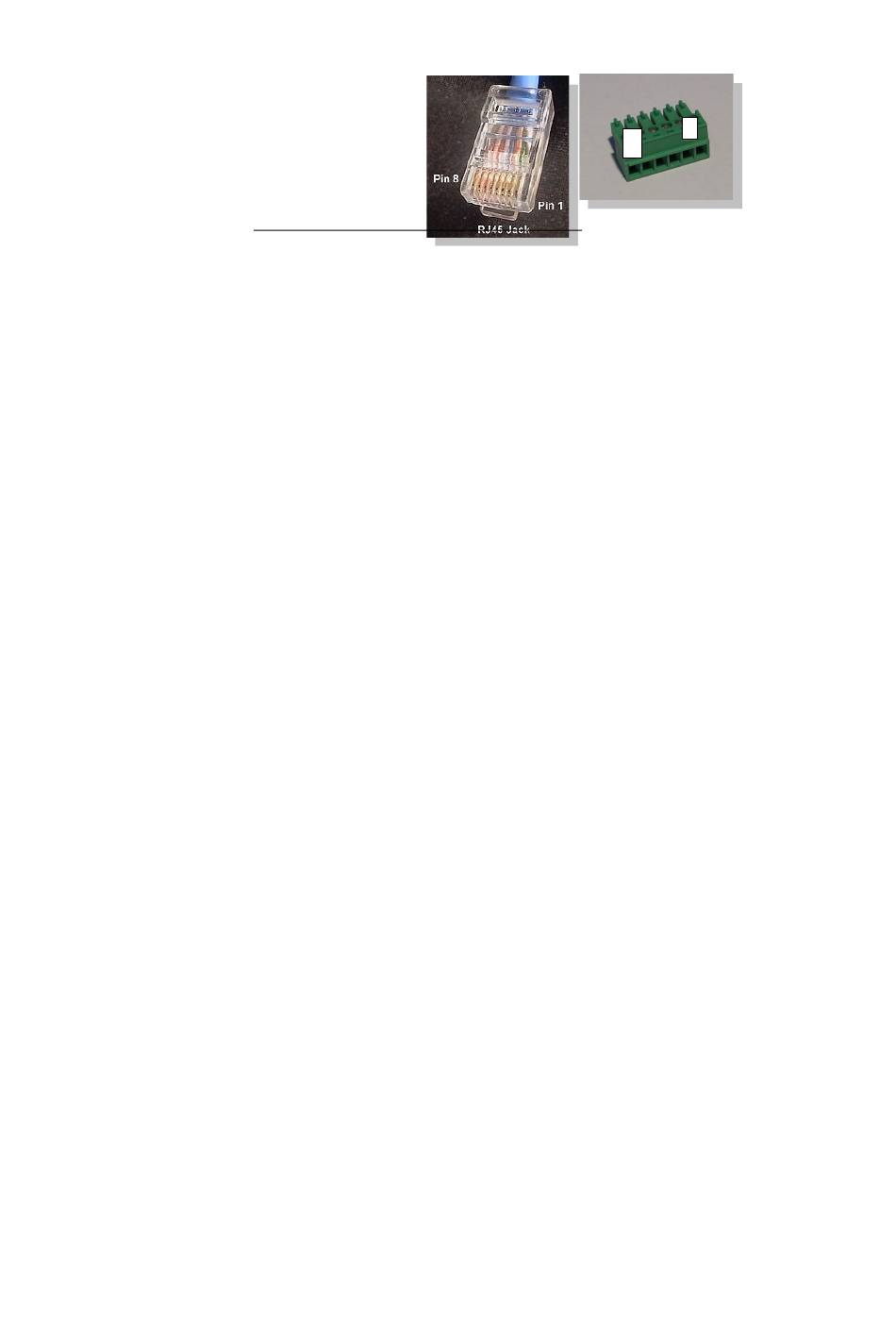

RJ45-Pin Solar-Log™-RS422-B (6.pol)
1
2
3
4
5
6
7
8
RJ45-PIN gebrückt
3 und 4
5 und 6
®
) oder früher für Kyocera (KCx) und SolarWorld (SunPlug).
6
1
-
-
5
1
4
6
-
-
