2.13.1

Verkabelung SP25, SP35, SP50, SP55

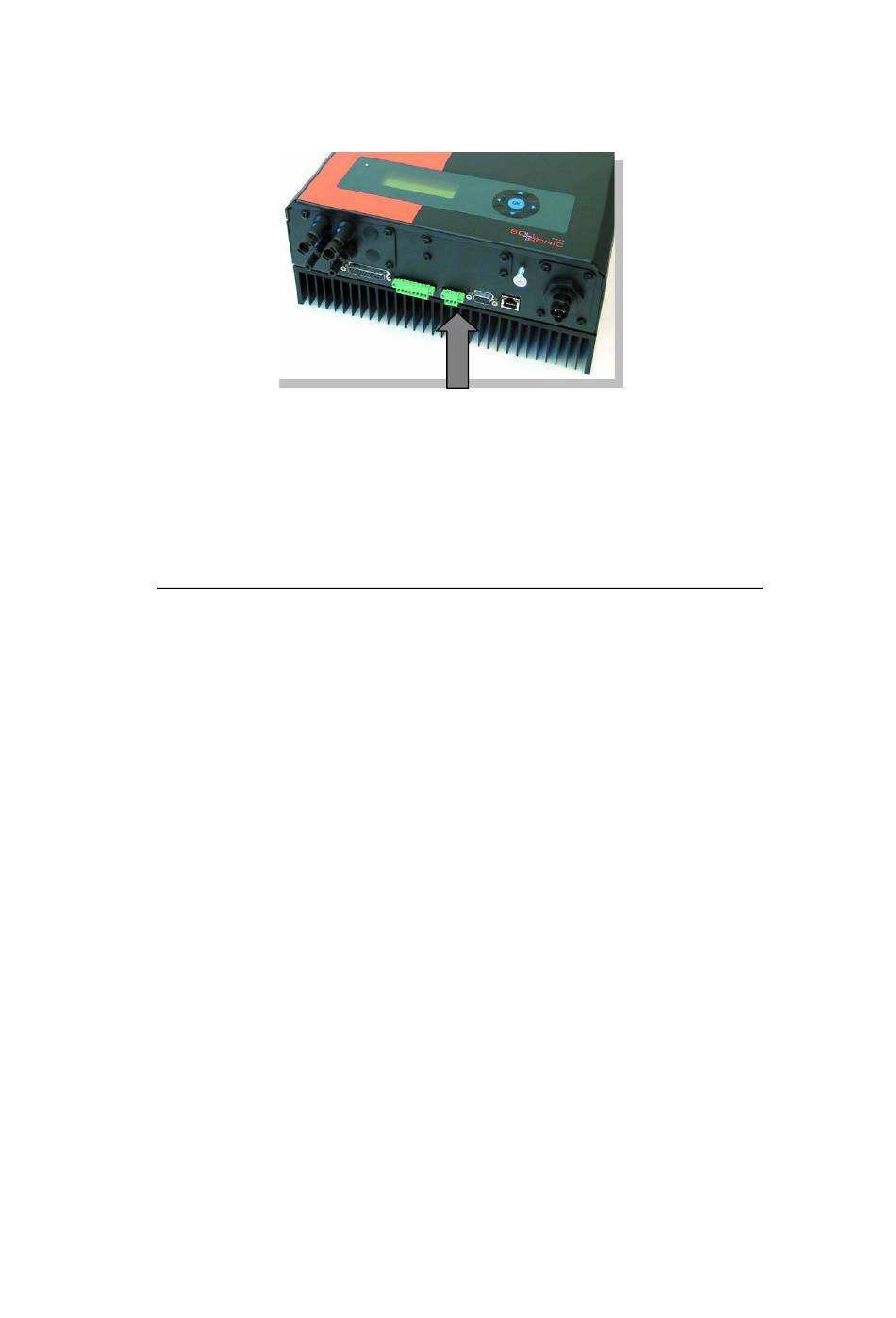

Verbinden Sie die Wechselrichter untereinander über ein 3-poliges, geschirmtes Datenkabel an der
Anschlussbuchse X2 des Wechselrichters:
Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter können Sie entweder das vor-
konfektionierte Datenkabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes Kabel
verwenden.
Solar-Log™
Weiß
Grün
Braun
2.13.2

Solutronic Verkabelung SP100, SP120

Hinweis: Die bei Solare Datensysteme erhältlichen Kabel für Solutronic dienen nur zur
Verkabelung der Typen SP25, SP35, SP50 und SP55.
Zur Vernetzung mehrerer Wechselrichter einer Anlage mit den Typen SP100 und SP120 dient der
Master-Slave-Datenverbund. Dazu werden alle Wechselrichter über die Schnittstellen X6 (6) und
X7 (7) parallel verbunden. X6 und X7 sind elektrisch miteinander verbunden. Verwenden Sie des-
halb 1:1 Kabel mit M12 – Steckverbindern, die Sie auch als Zubehör über Ihren Installateur bei
Solutronic beziehen können. Wenn Sie die Kabel selber konfektionieren, genügt es, wenn Sie die
Klemme 2 (RS485-A), 3 (Masse) und 4 (RS485-B) verbinden.
Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter fertigen Sie ein Kabel nach
folgender Beschreibung:
Verbinden Sie die Pins am grünen 4/6-poligen Klemmstecker des Solar-Log™ und am 4-poligen
Solutronic-Rundstecker:
32
Klemmstecker am Wechselrichter (jeweils von links)
(1)
(3)
(4)
Solar-Log™
1 (Weiß)
4 (Braun)
Pin 1-RS485-A
Pin 3-GND
Pin 2-RS485-B
Solutronic
2
4
2 Installation
