Alpha-Sol; Verkabelung - Solar-Log 200 Handbuch

Mitsubishi mit RS485-Schnittstelle

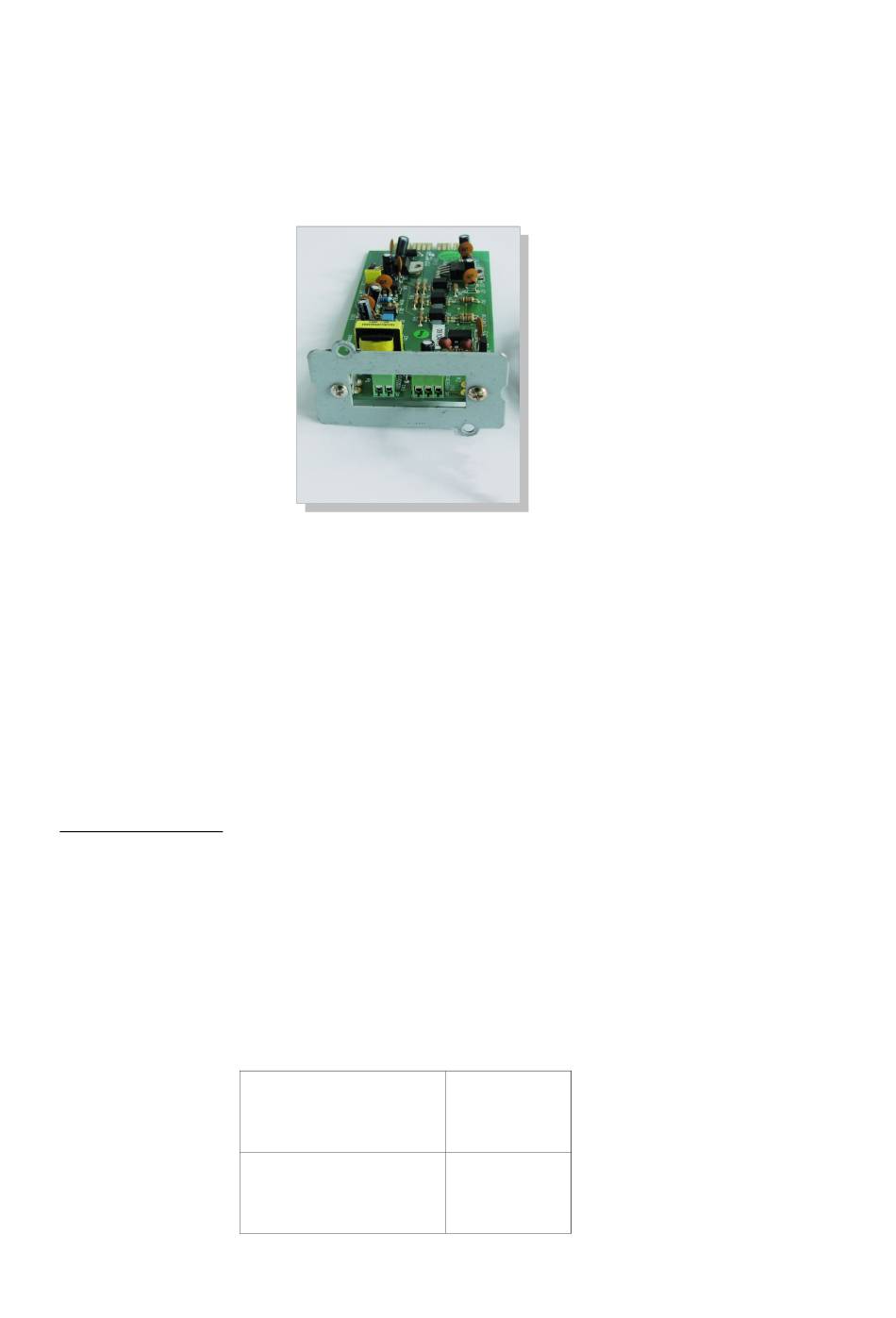

Optionale Effekta-RS485-Kommunikationskarte:
Die RS485-Kommunikationskarte muss in den Wechselrichter eingebaut werden – der Einbau ist
im Effekta-Handbuch beschrieben.
Jedem Wechselrichter muss über das Display am WR eine eigene Kommunikations-Adresse verge-
ben werden. Es empfiehlt sich, die Adressen fortlaufend bei 1 beginnend festzulegen, also 1, 2, 3,
usw.
Folgen Sie dazu den Anweisungen des Effekta-Handbuches.
2.23

ALPHA-SOL

Wichtiger Hinweis
Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser unter Spannung steht. Beachten
Sie unbedingt die Hinweise des Hersteller-Handbuches.

2.22.1 Verkabelung

Hinweis: Wir empfehlen das fertig vorkonfektionierte Solar-Log Datenkabel „BKL2", das als Zu-
behör erhältlich ist.
Es wird ein 4-poliges geschirmtes Kabel benötigt. Bitte wie folgt verkabeln:
Solar-Log™ RS485 A/B Wechselrichter
1 (weiss) R+
