Off

Switch 1
Weitere Informationen im Internet:
2.28

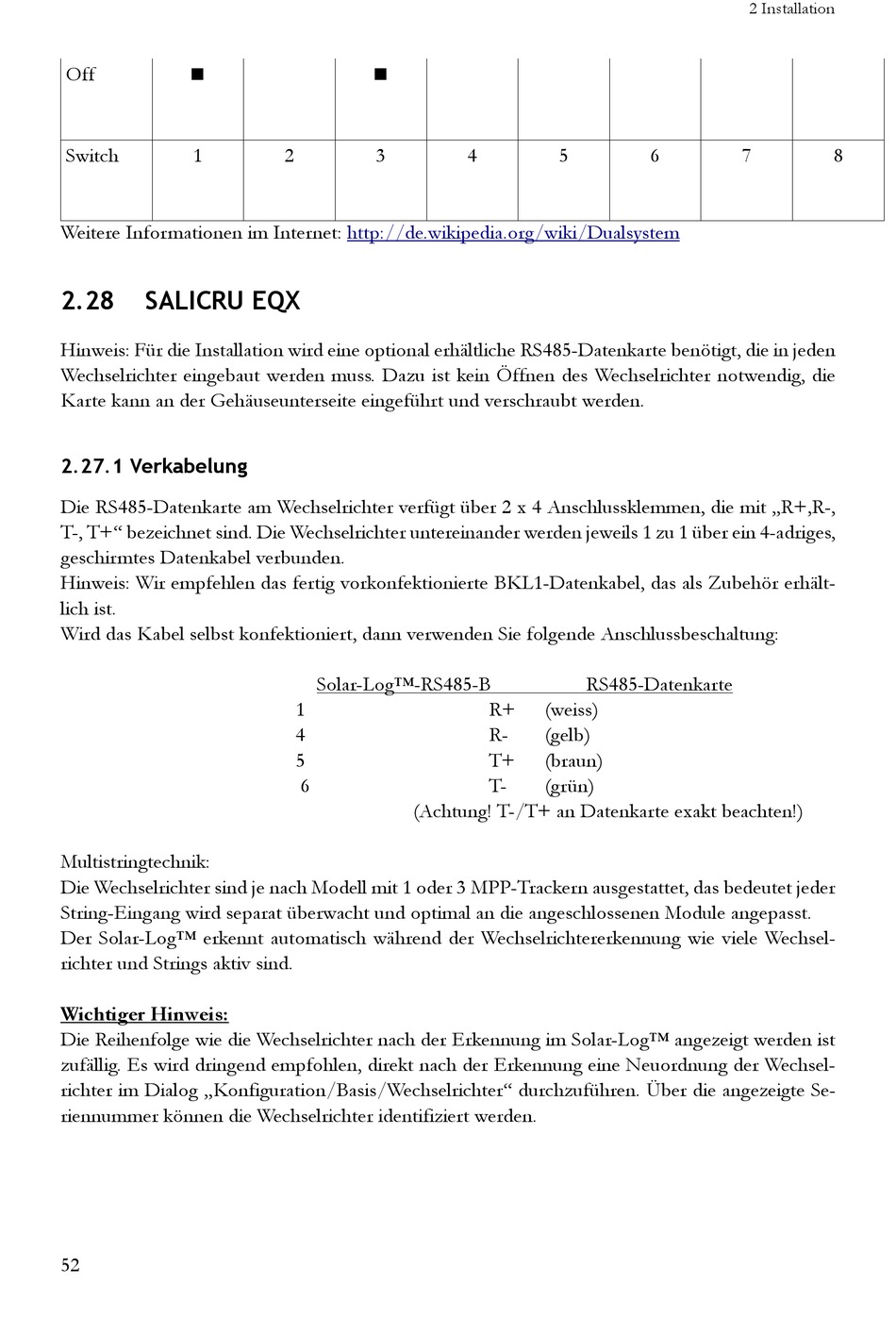

SALICRU EQX

Hinweis: Für die Installation wird eine optional erhältliche RS485-Datenkarte benötigt, die in jeden
Wechselrichter eingebaut werden muss. Dazu ist kein Öffnen des Wechselrichter notwendig, die
Karte kann an der Gehäuseunterseite eingeführt und verschraubt werden.

2.27.1 Verkabelung

Die RS485-Datenkarte am Wechselrichter verfügt über 2 x 4 Anschlussklemmen, die mit „R+,R-,
T-, T+" bezeichnet sind. Die Wechselrichter untereinander werden jeweils 1 zu 1 über ein 4-adriges,
geschirmtes Datenkabel verbunden.
Hinweis: Wir empfehlen das fertig vorkonfektionierte BKL1-Datenkabel, das als Zubehör erhält-
lich ist.
Wird das Kabel selbst konfektioniert, dann verwenden Sie folgende Anschlussbeschaltung:
Multistringtechnik:
Die Wechselrichter sind je nach Modell mit 1 oder 3 MPP-Trackern ausgestattet, das bedeutet jeder
String-Eingang wird separat überwacht und optimal an die angeschlossenen Module angepasst.
Der Solar-Log™ erkennt automatisch während der Wechselrichtererkennung wie viele Wechsel-
richter und Strings aktiv sind.
Wichtiger Hinweis:
Die Reihenfolge wie die Wechselrichter nach der Erkennung im Solar-Log™ angezeigt werden ist
zufällig. Es wird dringend empfohlen, direkt nach der Erkennung eine Neuordnung der Wechsel-
richter im Dialog „Konfiguration/Basis/Wechselrichter" durchzuführen. Über die angezeigte Se-
riennummer können die Wechselrichter identifiziert werden.
52

2 3
http://de.wikipedia.org/wiki/Dualsystem
Solar-Log™-RS485-B
1
4
5
6
(Achtung! T-/T+ an Datenkarte exakt beachten!)
4 5
RS485-Datenkarte
R+ (weiss)
R- (gelb)
T+ (braun)
T- (grün)
2 Installation
6 7 8
