Für die Verbindung des Solar-Log™mit dem ersten Wechselrichter können Sie das vorkonfektio-
nierte Power-One Kabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes Kabel ver-
wenden.
Ziehen Sie die freiliegenden Adern durch die Kabelöffnung des Wechselrichters und verbinden Sie
Solar-Log™
Weiß
Braun
Grün
Zusätzlich muss der Abschlusswiderstand an dem vom Solar-Log™ entferntesten Wechselrichter
gesetzt werden. Dazu muss der kleine Schalter auf Position „ON" gesetzt werden.
2.11 Sunways – AT/NT
Wichtiger Hinweis: Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser un-
ter Spannung steht. Beachten Sie unbedingt die Hinweise des Sunways-Handbuches.
Achten Sie darauf, dass jeder Sunways-AT/NT Wechselrichter eine andere interne Adresse konfi-
guriert haben muss. Voreingestellt ist werksseitig immer Adresse 1. Die Adresskonfiguration ist im
Sunways-Handbuch beschrieben und kann über das Bediendisplay des Wechselrichters vorgenom-
men werden. Es empfiehlt sich die Adressen fortlaufend bei 1 beginnend festzulegen, also 1, 2, 3,
usw.

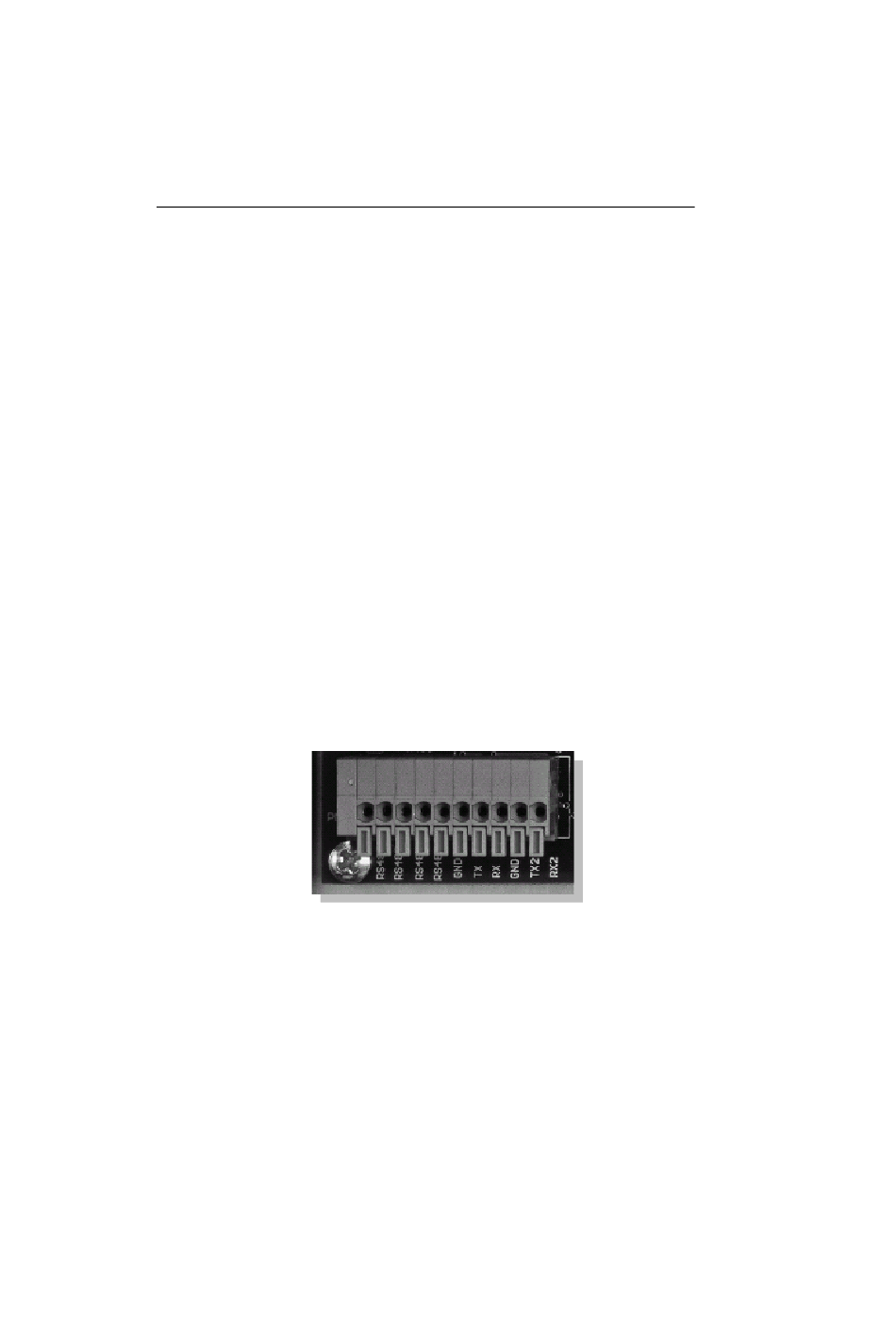

2.11.1 Klemmleiste 750V – Modelle:
2.11.2 Klemmleiste 850V – Modelle:
28
(1)
(4)
(3)
Klemmleiste im Wechselrichter
+T/R
-T/R
RTN
2 Installation
