Aeg Ps / Phoenixtec / Suntension / Riello (Rs485); Verkabelung - Solar-Log 200 Handbuch

Hinweis: Wir empfehlen das fertig vorkonfektionierte Mastervolt-Datenkabel, das als Zubehör er-
hältlich ist.

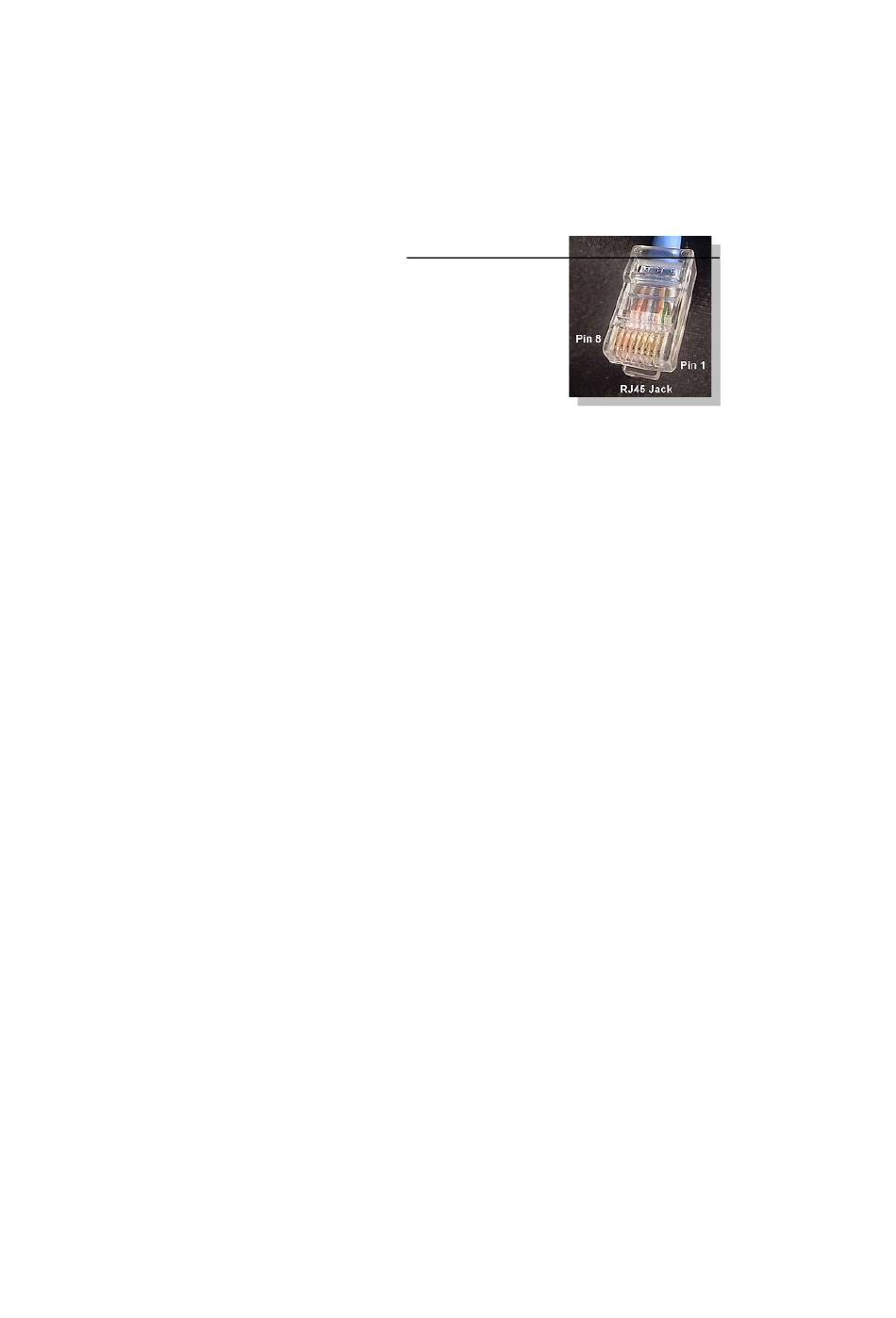

Wird das Kabel selbst konfektioniert, dann verwenden Sie folgende Anschlussbeschaltung:
Verbinden Sie nun alle Wechselrichter untereinander über handelsübliche Netzwerkkabel.
Stecken Sie einen Stecker des Kabels in eine beliebige Buchse der ersten Wechselrichters. Den an-
deren Stecker des Kabels stecken Sie in eine beliebige Buchse des zweiten Wechselrichters. Genauso
verbinden Sie Wechselrichter Nummer 2 mit Wechselrichter Nummer 3 usw.
An die noch freie Buchse des ersten Wechselrichters stecken Sie nun entweder das Mastervolt-
Datenkabel (Zubehör, nicht im Lieferumfang enthalten) mit dem RJ45-Stecker oder das selbstkon-
fektionierte Kabel.
Multistringtechnik
Die Mastervolt Wechselrichter sind je nach Modell mit 1 oder 2 MPP-Trackern ausgestattet, das
bedeutet jeder String-Eingang wird separat überwacht und optimal an die angeschlossenen Module
angepasst. Auch werden manche Wechselrichter intern in 2 oder gar 3 einzelne Wechselrichter un-
terteilt. Z.B. wird der QS6400 als 2 Wechselrichter mit jeweils 2 Strings erkannt, ein XL15 als 3
eigenständige XL5000.
Der Solar-Log™ erkennt automatisch während der Wechselrichtererkennung wie viele Wechsel-
richter und Strings aktiv sind.
Wichtiger Hinweis:
Die Reihenfolge wie die Wechselrichter nach der Erkennung im Solar-Log™ angezeigt werden ist
zufällig. Es wird dringend empfohlen, direkt nach der Erkennung eine Neuordnung der Wechsel-
richter im Dialog „Konfiguration/Basis/Wechselrichter" durchzuführen. Über die angezeigte Se-
riennummer können die Wechselrichter identifiziert werden.
2.18

AEG PS / Phoenixtec / Suntension / Riello (RS485)

Hinweis: Für die Installation wird eine optional erhältliche RS485-Datenkarte benötigt, die in jeden
Wechselrichter eingebaut werden muss. Dazu ist kein Öffnen des Wechselrichter notwendig, die
Karte kann an der Gehäuseunterseite eingeführt und verschraubt werden.
2.18.1

Verkabelung

Die RS485-Datenkarte am Wechselrichter verfügt über 2 x 4 Anschlussklemmen, die mit „R+ R-
T- T+" bezeichnet sind. Die Wechselrichter untereinander werden jeweils 1 zu 1 über ein 4-adriges,
geschirmtes Datenkabel verbunden.
38
RJ45-Pin
4
3
Solar-Log™-RS485
1
4
2 Installation
