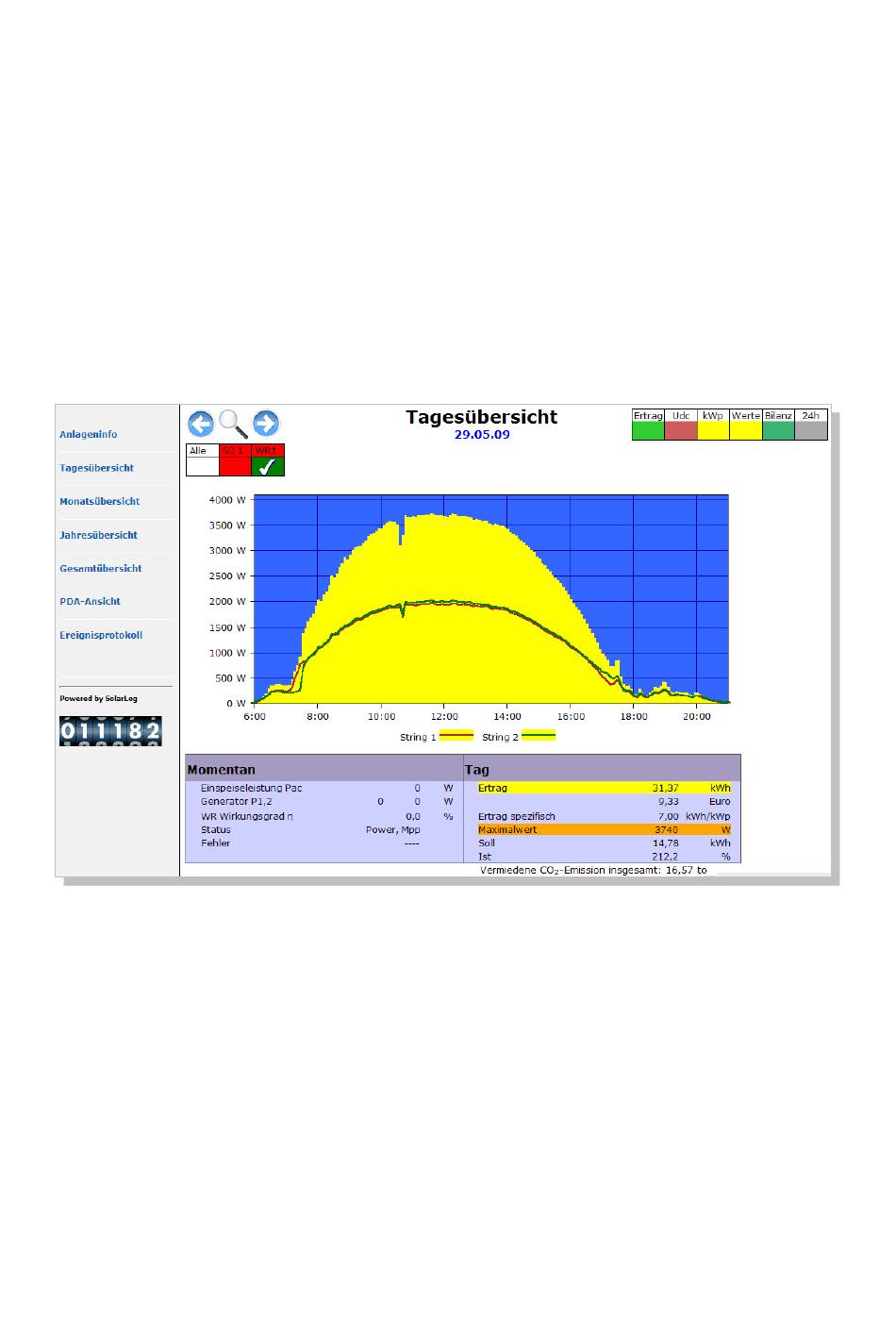

3.6.1.1 Tagesübersicht
Begonnen wird immer mit dem aktuellen Tagesdatum in der Tagesansicht. Über die Pfeilsymbole
oben links können die verschiedenen Tage im Rückblick selektiert werden. Klickt man auf das
Datum unterhalb der Überschrift „Tagesübersicht" gelangt man in die Monatsansicht.
Die Tagesertragskurve baut sich aus gemittelten 5-Minuten Werten zusammen.
Die Ertragskurve des Wechselrichters wird als gelbe Fläche angezeigt. Dazu untergeordnete Infor-
mationen, also einzelne Wechselrichter oder einzelne Strings, als farbige Linien.
Über die Schaltflächen rechts oben können bedarfsweise weitere Informationen eingeblendet wer-
den.
Ertrag: Hier wird eine Ertragslinie eingeblendet, die auflaufend immer die aktuelle Tages-
summe anzeigt. Zusätzlich wird eine grüne Linie als Soll-Tagessumme dargestellt.
Udc: Damit wird die Generatorspannung angezeigt.
kWp: Mit dieser Einstellung wird die linke Skalierung von der „Leistung in Watt" nach „Leis-
tung in kW/kWp" umgestellt. D.h. der Leistungswert eines Strings- bzw. Wechselrich-
ters wird durch die angeschlossene Generatorleistung dividiert. Dadurch werden alle
Kurven bezüglich ihrer spezifischen Leistung vergleichbar und es kann eine visuelle
Kontrolle der Leistung vorgenommen werden. Strings mit gleicher Modulausrichtung
und gleicher Neigung müssen sich „überlappen", also übereinander liegen. Falls nein,
liegt in den meisten Fällen eine Verschattung vor, es kann aber durchaus auch auf einen
Installationsfehler hinweisen, wenn z.B. Ein Modul „vergessen" wurde anzuschließen
oder an einen anderen String angeschlossen wurde. Ebenso können nachlassende Mo-
dulleistungen erkannt werden.
°C: Hier kann die Wechselrichter-Innentemperatur dargestellt werden. Vor allem bei Ge-
räten mit Lüfter kann hier indirekt festgestellt werden, ob der Lüfter noch ordentlich
funktioniert und die heisse Luft aus dem Gerät transportiert. Bitte beachten Sie, dass
