Die Bedienung entspricht der Tagesansicht. Über die Menüpunkte links können andere Zeiträume
ausgewählt werden, über die Pfeil-Symbole kann jeweils ein Monat vor- oder zurückgeblättert wer-
den. Klickt man auf das Datum unterhalb der Überschrift „Monatsübersicht" gelangt man in die
Jahresansicht. Über die Wechselrichter-Symbole können die Tageserträge jeweils anteilig als Balken
dargestellt werden.

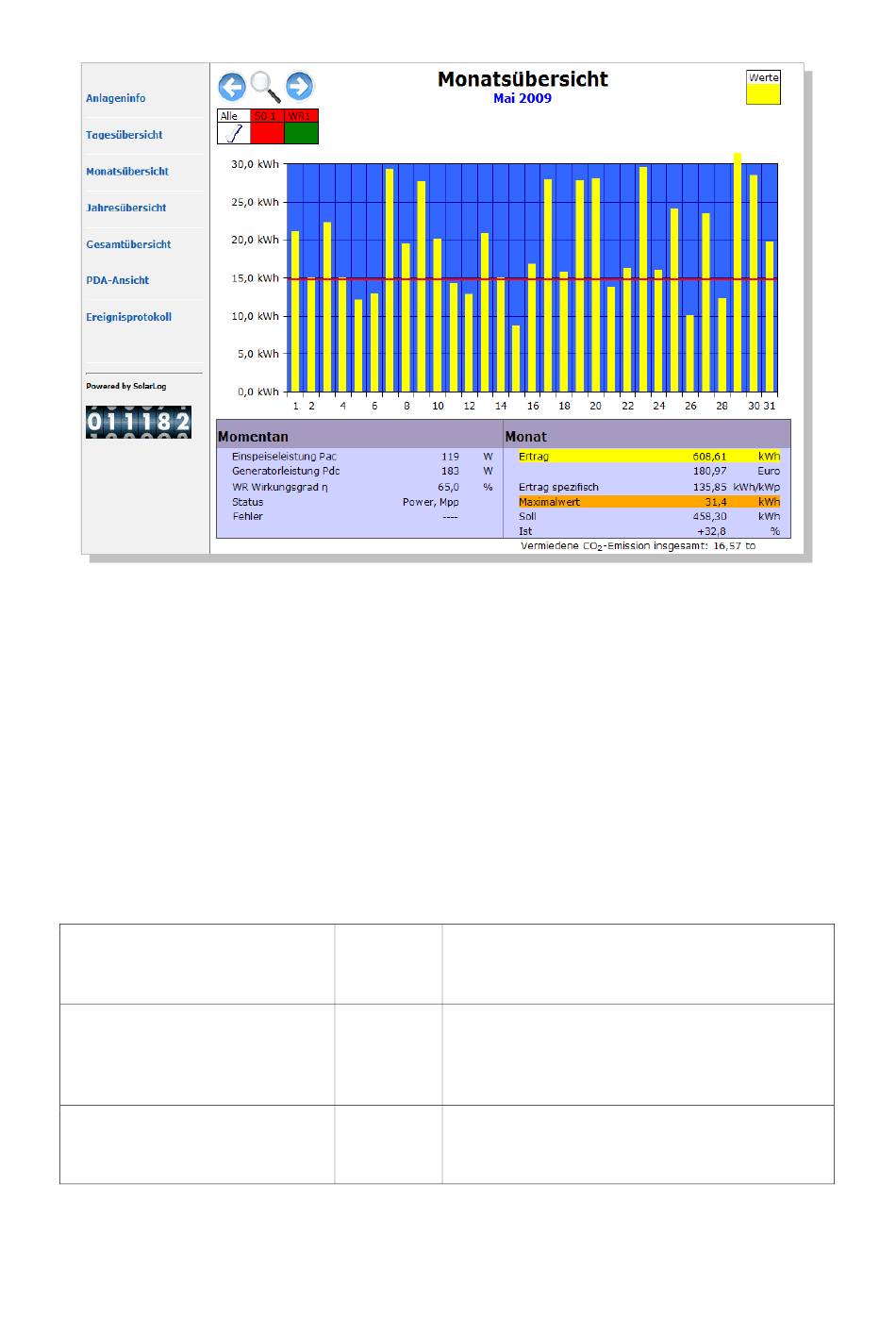

Die einzelnen Tageserträge werden als Summe in einem Balkendiagramm dargestellt. Wird gezielt
auf einen einzelnen Balken geklickt, dann wird wieder auf die Tagesansicht mit dem entsprechen-
dem Tagesdatum umgeschalten. Je nachdem, ob die Momentanwerte dieses Tages noch im Spei-
cher stehen, wird der Tagesverlauf dann angezeigt.
Die grüne Linie zeigt den Tagessollertrag an.
Die darunterliegende Tabelle zeigt auf der linken Seite immer die Momentan-Werte an. Auf der
rechten Seite werden dagegen die monatspezifischen Werte angezeigt:
Bezeichnung
Einspeiseleistung Pac
Generatorleistung Pdc
98
Einheit Beschreibung
W Die momentan eingespeiste Leistung P auf Wechsel-
spannungsseite
W Die momentan eingespeiste Leistung P auf Gleichspan-
nungsseite (=Solargenerator). Ist nur ein einzelner
