Solar-Log Base 15 Handbuch

Solar-Log Base 15 Handbuch

Zähler-anschluss
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

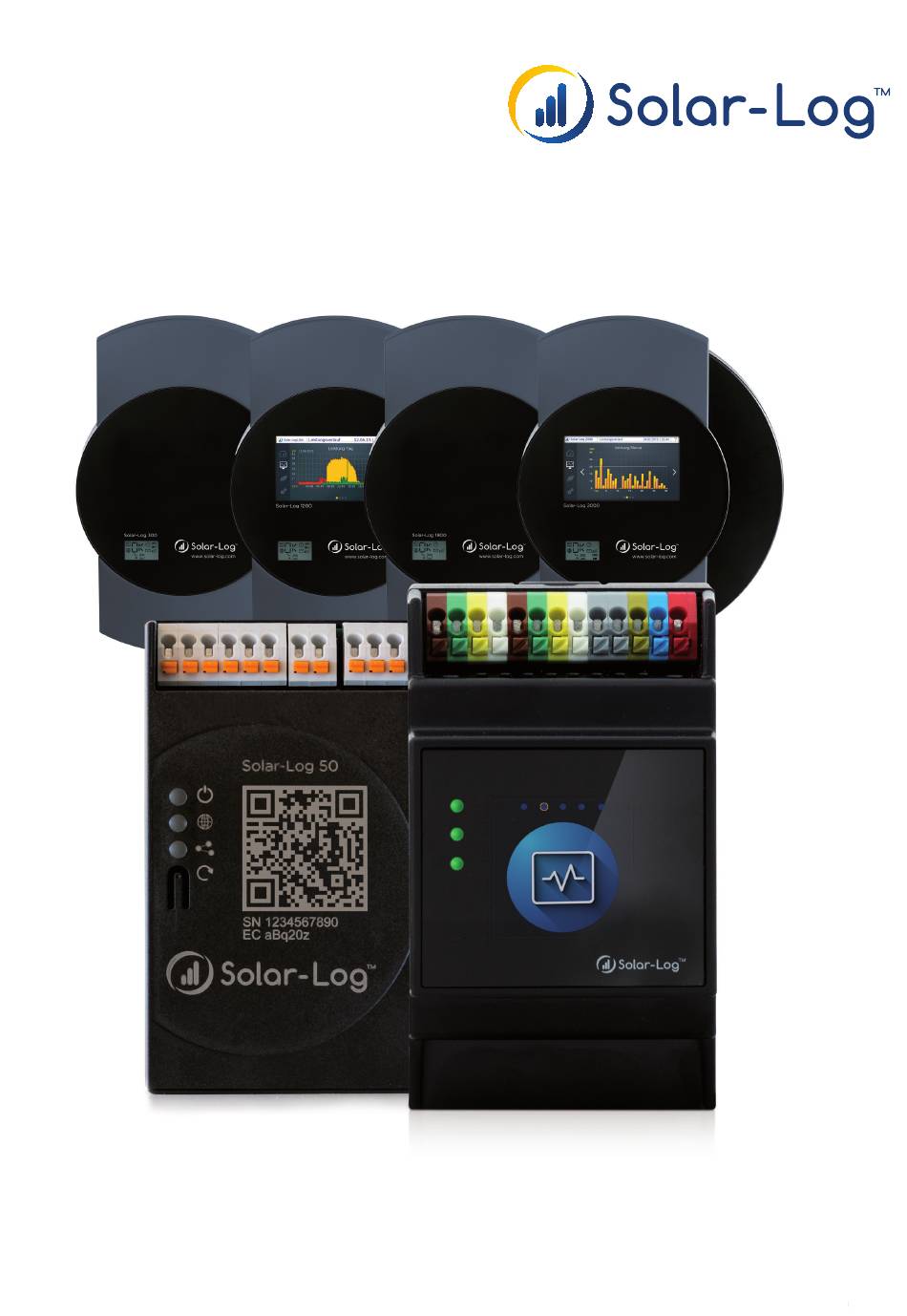

Zähler-Anschluss Handbuch Version 2.19
Solar-Log™
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Solar-Log Base 15

Inhaltszusammenfassung für Solar-Log Base 15

  • Seite 1 Zähler-Anschluss Handbuch Version 2.19 Solar-Log™...
  • Seite 2 Technischer Support: Endkunden und nicht geschulte Installateure Tel.: 0900 1737564* Installationsfragen bei geschulten Installateuren und Solar-Log™ Partnern sowie bei Service und Planungsanfragen Tel.: +49 (0)7428/4089-300 *0,59 Euro je angefangene Minute für Anrufe aus dem deutschen Festnetz, Mobilfunkpreise können abweichen.

  • Seite 3: Die Solar-Log™ Handbuch-Orientierung

    Die Solar-Log™ Handbuch-Orientierung...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Externe Strom-Zähler ................. 6 1.1 Erfassung des Energieflusses mit externen Strom-Zählern ................. 6 Zähler-Betriebsmodi des Solar-Log™ ............9 2.1 Bedeutung der Zähler-Betriebsmodi des Solar-Log™ .................. 9 Allgemeines zur Verkabelung ..............10 3.1 Verkabelung S0 Zähler ............................ 10 3.2 Verkabelung RS485 Zähler .......................... 10 3.3 Verkabelung Zähler zur Eigenverbrauchserfassung .................. 10 Solar-Log™ PRO ..................14 Solar-Log™ PRO1 .............................. 14 Solar-Log™ PRO2 .............................. 17 Solar-Log™...
  • Seite 5 Janitza UMG 104 / UMG 604 / UMG 604-PRO (12V / 24V) ................ 39 Janitza UMG 604 / UMG 604-PRO (12V / 24V) über Ethernet .............. 45 8.3 Janitza UMG 96-PA-/-MID/MID+ über RS485 (nur mit Firmware 5.x / 6.x) .......... 46 8.4 Janitza UMG 96 RM-E über RS485 (nur mit Firmware 6.x) ................ 52 8.5 Janitza UMG 96 RM-E über Ethernet (nur mit Firmware 6.x) .............. 57 Larsen & Toubro ..................58 Larsen & Toubro (WDM313CDNC) ......................... 58 Mikro PowerMeter ..................

  • Seite 6: Externe Strom-Zähler

    1 Externe Strom-Zähler 1.1 Erfassung des Energieflusses mit externen Strom-Zählern An jedem Solar-Log™ können externe Stromzähler über die S0-Eingange und/oder über den RS485 Bus ange- schlossen werden. Die Solar-Log™ Geräte verfügen über unterschiedlich viele S0-Eingänge: S0 Eingänge Solar-Log™ Anzahl S0 Eingänge Solar-Log Base 1 x S0-In Solar-Log 300, 1200, 1900 und 2000 2 x S0-In und 1 x S0-Out Solar-Log 1 x S0-In/Out 1000, 500 Solar-Log 1 x S0-In Solar-Log 250 1 x S0-In Liste der Solar-Log™-Geräte zum Handbuch sowie deren Kompatibilität zu den Zählern*: Solar-Log Base 15 (Firmware 5.x oder höher) Solar-Log Base 100 (Firmware 5.x oder höher)
  • Seite 7 Der Solar-Log™ besitzt die Möglichkeit der „Festabregelung mit Verrechnung Eigenstromverbrauch auf X%“. Generelle Voraussetzung für eine Regelung auf x% ist, dass der eingesetzte Wechselrichter eine Leistungsreduzierung über Solar-Log™ ermöglicht. Bei den Solar-Log™ kompatiblen Wechselrichtern gibt es gravierende Unterschiede bei der Leistungs- begrenzung. Einige Wechselrichter lassen sich nicht auf 0W bzw. 0% der Generatorleistung steuern, sondern erzeugen auch bei einer Ansteuerung auf 0 eine gewisse Restleistung. Dies ist bei der Auslegung der 0% Anlage zu berücksichtigen; zum Beispiel so, dass die Grundlast im Objekt immer größer als die...

  • Seite 8: Externe Stromzähler/Saldierende Zähler

    Summe der Leistungen (Bezug und Einspeisung) der einzelnen Phasen und gibt dies als einen Wert aus. Im Beispiel: Phase 1 speist über einen Wechselrichter (einphasig) 3 kW ein. Phase 2 bezieht 2 kW (Energie) Phase 3 bezieht 1 kW (Energie) Hieraus ergibt sich bei einem saldierenden Zähler der summierte Wert 0 kW. Beispiele für saldierende Zähler sind der Janitza UMG 104 / UMG 604 und der Solar-Log™ PRO380.

  • Seite 9: Zähler-Betriebsmodi Des Solar-Log

    • Unterverbraucher: Zähler zur Erfassung einzelner Verbraucher, welche mit einem übergeordneten Ver- brauchszähler bereits erfasst werden. • Batteriezähler (2-Richtungszähler): Erfasst Ladung und Entladung der Batterie. • Gesamtanlagenzähler: Die Summe der Produktion aller Wechselrichter. • Utility Meter (U+I) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base Geräte): Zähler für Steuer-/Regelungsaufgaben - einschließlich Strommessung, nötigenfalls mit Stromwandlern. • Utility Meter (U+I) + Verbrauch (2-Richtungszähler): Zähler welche als Utility Meter (U+I) eingesetzt werden können, sind in diesem Modus gleichzeitig auch als Verbrauchszähler (2-Richtungszähler) einsetzbar (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base Geräte). • Utility Meter (U) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base Geräte): Zähler für Steuer-/Regelungsauf- gaben - nur Spannungsmessung. Hinweis Konfiguration | Geräte | Konfigu- Achten Sie bitte darauf, dass bei der Zählerkonfiguration unter ration | Konfiguration im Bereich „Modulfeld, Leistung & Bezeichnung“, der Wert, der in das Feld Maximale AC-Leistung „ “ eingetragen wird, den aufzuzeichnenden Messbereich und die Skalierung der Grafik des Verbrauchs, im Solar-Log™, sowie im Web bestimmt.

  • Seite 10: Allgemeines Zur Verkabelung

    Belegung ► ► ► ► ► ► ► ► Am Solar-Log™ ist zwischen Pin 3 und Pin 4 eine Kabelbrücke zu setzen. Beim Solar-Log Base keine Brücke. 3.2 Verkabelung RS485 Zähler Der RS485 Ausgang der Zähler kann an jeder RS485 Schnittstelle (A, B und C) des Solar-Log™ angeschlossen wer- den. Übersicht • 2-polige Verkabelung Arbeitsschritte • Zähler und Solar-Log™ stromlos schalten.
  • Seite 11 Allgemeines zur Verkabelung Zähler-Anschlussmöglichkeiten mit Erfassung des Gesamtverbauchs über RS485-/S0-Schnittstelle. Dieser Zähler muss den gesamten Verbrauch des Hauses messen. Die von den Netzbetreibern installierten Zähler bzw. Zwei-Wege-Zähler können für die Umsetzung dieser Funktion nicht verwendet werden. Abb.: Beispiel-Stromlaufplan Eigenverbrauchserfassung. (Optional mit Batteriespeicher)
  • Seite 12 Zähler-Anschlussmöglichkeiten mit bidirektonalen Erfassung des Gesamtver- brauchs nur über RS485-Schnittstelle. Erfolgt keine Leistungsbegrenzung der Erzeugung unter Berücksichtigung des Eigenverbrauchs, kann über einen bidirektionalen Zähler die Einspeisung und der Netzbezug erfasst werden. Der Solar-Log™ kann dadurch in Verbin- dung mit den Produktionswerten den Verbrauch ermitteln. Abb: Beispiel-Stromlaufplan Eigenverbrauchserfassung - bidirektionale Messung. (Optional mit Batteriespeicher) Hinweis zur möglichen Zählerverwendung bei Verbrauchserfassung: •...
  • Seite 13 Der Solar-Log™ besitzt die Möglichkeit der „Festabregelung mit Verrechnung Eigenstromverbrauch auf X%“. Generelle Voraussetzung für eine Regelung auf x% ist, dass der eingesetzte Wechselrichter eine Leistungsreduzierung über Solar-Log™ ermöglicht. Bei den Solar-Log™ kompatiblen Wechselrichtern gibt es gravierende Unterschiede bei der Leistungs- begrenzung. Einige Wechselrichter lassen sich nicht auf 0W bzw. 0% der Generatorleistung steuern, sondern erzeugen auch bei einer Ansteuerung auf 0 eine gewisse Restleistung. Dies ist bei der Auslegung der 0% Anlage zu berücksichtigen; zum Beispiel so, dass die Grundlast im Objekt immer größer als die...

  • Seite 14: Solar-Log™ Pro

    Solar-Log™ PRO 4 Solar-Log™ PRO 4.1 Solar-Log™ PRO1 Auswählbar unter „Solar-Log/Pro/RS485“ Übersicht • Kommunikationsadresse muss vergeben werden. • 2-polige Verkabelung. • Arbeitsschritte: • Zähler und Solar-Log™ stromlos schalten. • Zähler an Solar-Log™ verkabeln. Hinweis Die Kommunikationsadresse ist standardmäßig auf 1 gesetzt, kann aber verändert werden, sobald mehrere Zähler in einem RS485 BUS verwendet werden. Max. Anzahl an Zähler: ca. 60 Zähler auf dem Bus* Reichweite: ca. 1000m. * Bitte beachten Sie, dass die maximale Zähleranzahl aufgrund des verwendeten Pegelwandlers, Baud- rate und weiteren Installationsumständen variieren kann. Es können bis zu 11 Zähler visualisiert, jedoch bis zu 60 Zähler datentechnisch ausgewertet werden. Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über •...
  • Seite 15 ► Anschlussbelegung Solar-Log™ PRO1 (nur RS485) Als Batteriezähler (2-Richtungszähler) Zugang Erzeugung/Netz ( IN) - Abgang Batterie (OUT) ► Kabelverbindung über RS485: Klemmleistenstecker Gateway Solar-Log Base RS485 (A) / (B) Solar-Log™ PRO1 Solar-Log™ Solar-Log 50 Klemme 1 (Data+) 1 oder 5 (A) 6 oder (B) 10 (Data+) 23 (A) ►...
  • Seite 16 ► 2 - S0- ► 5 - S0- ► 21 - S0- ► ► Am Solar-Log™ ist zwischen Pin 3 und Pin 4 eine Kabelbrücke zu setzen. Beim Solar-Log Base keine Brücke. Mögliche Zähler-Betriebsmodi des Solar-Log™ PRO1 über S0-Verkabelung (IN): • Gesamtanlagenzähler • Unterverbrauchszähler • Verbrauchszähler •...

  • Seite 17: Solar-Log™ Pro2

    Solar-Log™ PRO 4.2 Solar-Log™ PRO2 Auswählbar unter „Solar-Log/Pro/RS485“ Übersicht • Kommunikationsadresse muss vergeben werden. • 2-polige Verkabelung. • Arbeitsschritte: • Zähler und Solar-Log™ stromlos schalten. • Zähler an Solar-Log™ verkabeln. Hinweis Die Kommunikationsadresse ist standardmäßig auf 1 gesetzt, kann aber verändert werden, sobald mehrere Zähler in einem RS485 BUS verwendet werden. Max. Anzahl an Zähler: ca. 60 Zähler auf dem Bus* Reichweite: ca. 1000m. * Bitte beachten Sie, dass die maximale Zähleranzahl aufgrund des verwendeten Pegelwandlers, Baud- rate und weiteren Installationsumständen variieren kann. Es können bis zu 11 Zähler visualisiert, jedoch bis zu 60 Zähler datentechnisch ausgewertet werden. Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung mit Klemmleistenstecker.
  • Seite 18 Display 5 + 2 Digits (99999,11 kWh) Hauptklemmen: max. 35 mm Maximaler Leiterquerschnitt Zusatzklemmen: max. 2,5 mm Baudrate ModBus 9600 baud Anschlussschema bei unterschiedlichen Betriebsmodi Die Zähler verfügen über Bezeichnungen IN und OUT Anschlussbelegung Solar-Log™ PRO2 (RS485 oder S0) ► Als Verbrauchs oder Subverbrauchszähler Zugang Netz ( IN) - Abgang Verbraucher (OUT) ► Als Generator /Erzeugungszähler Zugang Erzeugung (IN) - Abgang Netz (OUT) Anschlussbelegung Solar-Log™ PRO2 (nur RS485) Als Batteriezähler (2-Richtungszähler) Zugang Erzeugung/Netz ( IN) - Abgang Batterie (OUT) ►...
  • Seite 19 4 - S0+ 18 - S0+ ► 2 - S0- 5 - S0- 19 - S0- ► Am Solar-Log™ ist zwischen Pin 3 und Pin 4 eine Kabelbrücke zu setzen. Beim Solar-Log Base keine Brücke. Mögliche Zähler-Betriebsmodi des Solar-Log™ PRO2 über S0-Verkabelung (IN): • Gesamtanlagenzähler • Unterverbrauchszähler •...

  • Seite 20: Solar-Log™ Pro380

    Solar-Log™ PRO 4.3 Solar-Log™ PRO380 Auswählbar unter „Solar-Log Pro“ Übersicht • Kommunikationsadresse muss vergeben werden. • 2-polige Verkabelung • Arbeitsschritte • Zähler und Solar-Log™ stromlos schalten • Zähler an Solar-Log™ verkabeln Hinweis Die Kommunikationsadresse ist standardmäßig auf 1 gesetzt, kann aber verändert werden, sobald mehrere Zähler in einem RS485 BUS verwendet werden. Max. Anzahl an Zähler: ca. 60 Zähler auf dem Bus* Reichweite: ca. 1000m. * Bitte beachten Sie, dass die maximale Zähleranzahl aufgrund des verwendeten Pegelwandlers, Baud- rate und weiteren Installationsumständen variieren kann. Es können bis zu 11 Zähler visualisiert, jedoch bis zu 60 Zähler datentechnisch ausgewertet werden. Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung mit Klemmleistenstecker...
  • Seite 21 6 + 2 Digits (999999,11 kWh) Hauptklemmen: Flexible Leitung bis max. 25mm Maximaler Leiterquerschnitt Starre Leitung bis max. 35mm Zusatzklemmen: max. 2,5 mm Baudrate ModBus 9600 baud Anschlussschema bei unterschiedlichen Betriebsmodi Die Zähler verfügen über Bezeichnungen IN (unten) und OUT (oben) Anschlussbelegung Solar-Log™ PRO380 (RS485 oder S0) Als Verbrauchs oder Subverbrauchszähler Zugang Netz ( IN) - Abgang Verbraucher (OUT) ► ► Als Generator / Gesamtanlagenzähler Zugang Erzeugung (IN) - Abgang Netz (OUT) Anschlussbelegung Solar-Log™ PRO380 (nur RS485) Als Verbrauchszähler (2-Richtungszähler) Zugang Netz (OUT) – Abgang Haus/Anlage (IN) ►...
  • Seite 22 ► 2 - S0- ► 5 - S0- ► 19 - S0- ► ► Am Solar-Log™ ist zwischen Pin 3 und Pin 4 eine Kabelbrücke zu setzen. Beim Solar-Log Base keine Brücke. Mögliche Zähler-Betriebsmodi des Solar-Log™ PRO380 über S0-Verkabelung (IN): • Gesamtanlagenzähler • Unterverbrauchszähler • Verbrauchszähler •...

  • Seite 23: Solar-Log™ Pro380-Ct

    Solar-Log™ PRO 4.4 Solar-Log™ PRO380-CT Auswählbar unter „Solar-Log Pro“. Achtung! Bei diesen Messwandlerzählern ist das Wandlerverhältnis nur einmalig einstellbar! Unbedingt vor erstmaliger Inbetriebnahme klären, welches Wandlerverhältnis am Zähler einge- ► stellt werden soll! Wird der Zähler erstmalig an Spannung angeschlossen erscheint im Display die Meldung „Set CT“ und „CT5 0005“. Wird eine Pfeiltaste betätigt, blinkt die erste Zahl von links. Hier wählen Sie mit den Pfeiltasten den Sekundärstrom zwischen /1A oder /5A aus und bestätigen diesen anschließend mit gleichzeitigem Drü- cken beider Pfeiltasten für 3 Sekunden. Danach stellen Sie den Primärstrom ein, indem Sie von links nach rechts alle 4 Ziffern mit den Tasten nacheinander anwählen und mit den Pfeiltasten einstellen. Der Primärstrom kann beliebig von 0005 - 9995 frei ausgewählt werden. Die ersten drei Ziffern können von 0 bis 9, die letzte nur zwischen 0 und 5 ausgewählt werden. Bestätigen Sie jede Ziffer durch betäti- gen beider Pfeiltasten für 3 Sekunden. Das Wandlerverhältnis ist jetzt eingestellt und kann nicht mehr verändert werden. Übersicht • Kommunikationsadresse muss vergeben werden. • 2-polige Verkabelung • Arbeitsschritte • Zähler und Solar-Log™ stromlos schalten •...
  • Seite 24 Solar-Log™ PRO Anschlussschema Nach Schaltungstyp 1000 (DIN 43856) CT 1 (in) Klemme k (s1) / (out) Klemme l (s2) 10 Spannung Phase 1 (10/11 intern gebrückt) CT 2 (in) Klemme k (s1) / (out) Klemme l (s2) 12 Spannung Phase 2 (12/13 intern gebrückt) CT 3 (in) Klemme k (s1) / (out) Klemme l (s2) 14 Spannung phase 3 (14/15 intern gebrückt)
  • Seite 25 Display 5 + 3 Digits (99999,111 kWh) Hauptklemmen: max. 10 mm Maximaler Leiterquerschnitt Zusatzklemmen: max. 2,5 mm Baudrate ModBus 9 600 baud Anschlussschema bei unterschiedlichen Betriebsmodi Anschlussbelegung Solar-Log™ PRO380-CT (RS485 oder S0) ► Als Verbrauchs oder Subverbrauchszähler Zugang Netz an Wandler K(P1) - Abgang Verbraucher an Wandler L(P2) Als Generator / Gesamtanlagenzähler Zugang Erzeugung an Wandler K(P1) - Abgang Netz ► an Wandler L(P2) Anschlussbelegung Solar-Log™ PRO380-CT (nur RS485) ►...
  • Seite 26 2 - S0- 5 - S0- 19 - S0- ► ► ► ► ► 4 Am Solar-Log™ ist zwischen Pin 3 und Pin 4 eine Kabelbrücke zu setzen. Beim Solar-Log Base keine Brücke. Mögliche Zähler-Betriebsmodi des Solar-Log™ PRO380-CT über S0-Verkabelung (IN): • Gesamtanlagenzähler • Unterverbrauchszähler • Verbrauchszähler •...

  • Seite 27: Elkor - Wattson

    • Zähler und Solar-Log™ stromlos schalten. • Zähler an Solar-Log™ verkabeln. Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung. Kabelverbindung über RS485: Solar-Log Base RS485 (A) / (B) WattsOn-1100 (RS485) Klemme Pin-Belegung (A) 6 oder (B) 10 (Data+) ► ► ► (A) 9 oder (B) 13 (Data-) ►...
  • Seite 28 Elkor - WattsOn Hinweis Die Konfiguration erfolgt über die Elkor WattsOn Console Software. Adressierung kann hierüber per Dip-Schalter angepasst werden und steht standardmäßig auf „1“. Die Baudrate ist standardmäßig auf „9600“ gesetzt. Hinweis Die maximale Anzahl der Geräte pro Schnittstelle beträgt 32.

  • Seite 29: Elkor - Wattson-Mark Ii (3Phasig)

    Zähler und Solar-Log™ stromlos schalten. • Zähler an Solar-Log™ verkabeln. Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung. Kabelverbindung über RS485: Solar-Log Base RS485 (A) / (B) WattsOn-Mark II (RS485) Klemme Pin-Belegung (A) 6 oder (B) 10 (Data+) ► ► ► (A) 9 oder (B) 13 (Data-) ►...
  • Seite 30 Elkor - WattsOn Hinweis Die Default-RS485-Kommunikationsparameter des WattsOn-Mark II (Model 1) sind: Baud Rate: 9600 Data bits: 8 Parity: Keine Stop bits: 1 Geräte-Adresse 1 Die Einstellungen, Konfiguration sowie die Anpassung der Kommunikations-Adresse und Termi- ► nierung, siehe Herstellerhandbuch.

  • Seite 31: Inepro

    4 - S0+ ► 6 - S0+ 2 - S0- 5 - S0- 5 - S0- ► ► ► ► ► 4 Am Solar-Log™ ist zwischen Pin 3 und Pin 4 eine Kabelbrücke zu setzen. Beim Solar-Log Base keine Brücke.
  • Seite 32 Verbrauchszähler • Generator Implus-Faktor des Zählers: 1600 p / kWp Hinweis Es kann nur ein Inepro RS485 Zähler pro RS485-Schnittstelle verwendet werden. Hinweis Der Inepro 75D kann nicht mit RS422 gekoppelten Wechselrichtern am gleichen Bus-Eingang verwen- det werden. Hinweis Der Inepro Zähler 75D wird während der Geräte-Erkennung automatisch vom Solar-Log™ mit der Modbus-Adresse 234 versehen. Diese Adresse darf daher nicht für andere Geräte verwendet werden. Nach der Konfiguration wechselt die Anzeige des Inepro Zähler zwischen dem Zählerstand und der Adressanzeige (ID=EA); daran erkennen Sie die korrekte Erkennung durch den Solar-Log™. Alle RS485 Zähler müssen zwischen den zwei verwendeten Pins mit einem 120 Ohm Widerstand termi- niert werden.

  • Seite 33: Inepro 1250D

    4 - S0+ ► 9 - S0+ 2 - S0- 5 - S0- 8 - S0- ► ► ► ► ► 4 Am Solar-Log™ ist zwischen Pin 3 und Pin 4 eine Kabelbrücke zu setzen. Beim Solar-Log Base keine Brücke.
  • Seite 34 Gesamtanlagenzähler • Unterverbrauchszähler • Verbrauchszähler • Generator Impluse-Faktor des Zählers: 400 p / kWp Anschlussschema bei unterschiedlichen Betriebsmodi Anschlussbelegung Solar-Log™ Inepro 1250D (RS485 oder S0) Als Verbrauchs oder Subverbrauchszähler Zugang Netz ( IN) - Abgang Verbraucher (OUT) ► ► Als Generator / Gesamtanlagenzähler Zugang Erzeugung (IN) - Abgang Netz (OUT) Hinweis Es kann nur ein Inepro RS485 Zähler pro RS485-Schnittstelle verwendet werden. Hinweis Der Inepro 1250D kann nicht mit RS422 gekoppelten Wechselrichtern am gleichen Bus-Eingang ver- wendet werden.
  • Seite 35 Inepro Hinweis Der Inepro Zähler 1250D wird während der Geräte-Erkennung automatisch vom Solar-Log™ mit der Modbus-Adresse 234 versehen. Diese Adresse darf daher nicht für andere Geräte verwendet werden. Nach der Konfiguration wechselt die Anzeige des Inepro Zähler zwischen dem Zählerstand und der Adressanzeige (ID=EA); daran erkennen Sie die korrekte Erkennung durch den Solar-Log™. Alle RS485 Zähler müssen zwischen den zwei verwendeten Pins mit einem 120 Ohm Widerstand termi- niert werden.

  • Seite 36: Iskra

    2 - S0- 5 - S0- 8 - S0+ ► ► ► ► ► 4 Am Solar-Log™ ist zwischen Pin 3 und Pin 4 eine Kabelbrücke zu setzen. Beim Solar-Log Base keine Brücke. Mögliche Zähler-Betriebsmodi des Iskra-Zähler WS0021 über S0: • Gesamtanlagenzähler • Unterverbrauchszähler • Verbrauchszähler •...

  • Seite 37: Iskra Ws0031

    ► ► ► 2 - S0- ► 5 - S0- ► ► ► 4 Am Solar-Log™ ist zwischen Pin 3 und Pin 4 eine Kabelbrücke zu setzen. Beim Solar-Log Base keine Brücke. Mögliche Zähler-Betriebsmodi des Iskra-Zähler WS0031 über S0: • Gesamtanlagenzähler • Unterverbrauchszähler • Verbrauchszähler •...

  • Seite 38: Iskra Ws1102

    Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung mit Klemmleistenstecker. Kabelverbindung über RS485: Solar-Log™ RS485-Klemmleiste Gateway Solar-Log Base RS485 (A) / (B) Iskra WS1102 Solar-Log 50 Pin-Belegung Pin-Belegung 1 - Data+ 1 oder 5 (A) 6 oder (B) 10 (Data+) A+ (23) ►...

  • Seite 39: Janitza „Utility Meter

    100:5A Hinweis Das von uns verwendete „Utility Meter“ wird von der Firma Janitza hergestellt. Weitere technische Details finden Sie im Handbuch des Janitza UMG 104 / UMG 604 / UMG 604-PRO. ► Die Betriebsmodi Utility Meter (U / U+I) sind nur mit dem Solar-Log 1000, 1900, 2000 und Solar-Log Base möglich.
  • Seite 40 Janitza „Utility Meter“ Hinweis Der Utility Meter kann nicht mit Wechselrichtern zusammen an einem Bus kombiniert werden. Verwenden Sie daher, einen RS485 Anschluss für die Wechselrichter und einen separaten RS485-An- schluss für den Utility Meter. Anschluss Utility Meter ans Stromnetz Abb.: Beispiel - Anschlussschema Spannungsmessung im Niederspannungsnetz mit UMG 104 Utility Meter Abb.: Anschlussschema Spannungsmessung mit Messwandlern (Mittelspannung) mit Utility Meter...
  • Seite 41 Janitza „Utility Meter“ Abb.: Beispiel - Anschlussschema Strommessung mit UMG 104 Utility Meter mit Messwandlern Vorgehen • Versorgungsspannung am Utility Meter anlegen Hinweis Wir empfehlen die Anschlussleitungen für die Versorgungsspannung über eine Sicherung abzusichern. Bitte beachten Sie die Hinweise im Handbuch des Janitza UMG 104 / UMG 604 / UMG 604-PRO. Hinweis Versorgungsspannungen, die nicht der Typenschildangabe entsprechen, können zu Fehlfunktionen und zur Zerstörung des Gerätes führen.
  • Seite 42 Einstellung Spannungswandler primär (PRG 002) Einstellung Spannungswandler sekundär (PRG 003) Die Vorgehensweise für die Konfiguration des UMG 104 / UMG 604 / UMG 604-PRO entnehmen Sie der dem Gerät beiliegenden Anleitung. Hinweis Die Einstellungen dieser Parameter muss vor der Geräteerkennung erfolgen. Mit abweichenden Parametern wird das Utility Meter vom Solar-Log™ nicht erkannt. Hinweis Bei mehreren Zählern in einem Bus, müssen unterschiedliche Modbus-Adressen (PRG 200) vergeben werden. • Geräte-Erkennung durchführen: Siehe Solar-Log™ Handbuch Kapitel „Geräte-Erkennung“.
  • Seite 43 Mögliche Zähler-Betriebsmodi des Janitza UMG 104 / UMG 604 / UMG 604-PRO über RS485: • Batteriezähler (2-Richtungszähler) • Gesamtanlagenzähler • Unterverbraucher • Utility Meter (U) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base) • Utility Meter (U+I) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base) • Utility Meter (U+I) + Verbrauch (2-Richtungszähler) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base) • Verbrauchszähler • Verbrauchszähler (2-Richtungszähler) •...
  • Seite 44 Janitza „Utility Meter“ Anschlussbelegung / Einbaulage vom Janitza UMG 104 / UMG 604 / UMG 604-PRO (12V / 24V) (Utility Meter) in Verbindung mit Solar-Log™ Hinweis Für die Unterschiedlichen Betriebsmodi des Janitza UMG 104 / UMG 604 / UMG 604-PRO gilt die Ein- baulage der Stromwandler zu prüfen.

  • Seite 45: Janitza Umg 604 / Umg 604-Pro (12V / 24V) Über Ethernet

    • Verkabelung über Netzwerkkabel (Patchkabel) und Ethernet-Router oder Switch • Kommunikationsadresse muss statisch vergeben werden • Arbeitsschritte • Janitza und Solar-Log™ stromlos schalten • Janitza an Solar-Log™ verkabeln Janitza an Solar-Log™ verkabeln Die Verkabelung erfolgt über • Netzwerkkabel (Patchkabel/Crossoverkabel) und •...

  • Seite 46: Janitza Umg 96-Pa-/-Mid/Mid+ Über Rs485 (Nur Mit Firmware 5.X / 6.X)

    Wir empfehlen folgende Wandlerverhältnisse: • Spannung: Sekundär 100V z.B. bei 20kV Netz Wandler 20000:100V • Strom: Sekundär 5A z.B. 100:5A Hinweis Das von uns verwendete „Utility Meter“ wird von der Firma Janitza hergestellt. Weitere technische Details finden Sie im Handbuch des Janitza 96-PA-/-MID/MID+. ► Die Betriebsmodi Utility Meter (U / U+I) sind nur mit dem Solar-Log Base möglich.
  • Seite 47 Janitza „Utility Meter“ Hinweis Der Utility Meter kann nicht mit Wechselrichtern zusammen an einem Bus kombiniert werden. Verwenden Sie daher, einen RS485 Anschluss für die Wechselrichter und einen separaten RS485-An- schluss für den Utility Meter. Anschluss Janitza UMG 96-PA-/-MID/MID+ ans Stromnetz Abb.: Anschlussbeispiel „Versorgungsspannung“...
  • Seite 48 Janitza „Utility Meter“ Abb.: Anschlussbeispiel „Strommessung über Stromwandler“ Abb.: Anschlussbeispiel für die Spannungsmessung.
  • Seite 49 Die Eingänge für die Versorgungsspannung sind berührungsgefährlich. Hinweis Die Messspannung muss effektiv mindestens 10 V betragen, sonst kann keine exakte Messung durch- geführt werden. Kabelverbindung über RS485: Bei der Kabelverbindung die Adern nach folgendem Schema anklemmen: Solar-Log Base RS485 (A) / (B) Klemmleiste Janitza UMG 96-PA-/-MID/MID+ (A) 6 oder (B) 10 (Data+) 15 A ► ► (A) 9 oder (B) 13 (Data-) 16 B ►...
  • Seite 50 Janitza „Utility Meter“ Hinweis Die Einstellungen dieser Parameter muss vor der Geräteerkennung erfolgen. Mit abweichenden Parametern wird das Janitza UMG 96-PA-/-MID/MID+ vom Solar-Log™ nicht erkannt. Hinweis Bei mehreren Zählern in einem Bus, müssen unterschiedliche MODBUS Adressen vergeben werden. • Geräte-Erkennung durchführen Siehe Solar-Log™ Handbuch Kapitel „Geräte-Erkennung“. • Konfiguration | Geräte | Konfiguration Betriebsmodus auswäh- Janitza unter zuweisen, entsprechenden SPEICHERN Kontrolle • Sie können die Werte unter Diagnose | Einspeisemanagement | Utility Meter auf Plausibilität hin überprüfen. Hinweis Beim Tausch der Polarität, darf die Leitung nicht stromführend sein, da der Wandler sonst zerstört werden kann. Mögliche Zähler-Betriebsmodi des Janitza UMG 96-PA-/-MID/MID+: • Batteriezähler (2-Richtungszähler) • Gesamtanlagenzähler •...
  • Seite 51 Janitza „Utility Meter“ Anschlussbelegung / Einbaulage vom Janitza UMG 96-PA-/-MID/MID+ in Verbindung mit Solar-Log™ Hinweis Für die Unterschiedlichen Betriebsmodi des Janitza UMG 96-PA-/-MID/MID+ gilt die Einbaulage der Stromwandler zu prüfen. Hinweis Auf richtige Phasenzuordnung der Spannungsmessung zur Strommessung ist zu achten. Bei richtiger Einbaulage sind in den einzelnen Betriebsmodi folgende Leistungswerte zu messen.

  • Seite 52: Janitza Umg 96 Rm-E Über Rs485 (Nur Mit Firmware 6.X)

    Janitza „Utility Meter“ 8.4 Janitza UMG 96 RM-E über RS485 (nur mit Firmware 6.x) Bei der Geräte-Erkennung „Janitza“ auswählen. Hinweis Alle Angaben und Werte sind dem Janitza-Handbuch entnommen. Es wird keine Gewähr übernom- men. Bitte Hersteller Dokumente überprüfen. Versorgungsspannung Janitza UMG 96 RM-E: Option 230 V: Nennbereich: • AC 90 V - 277 V (50/60 Hz) oder DC 90 V - 250 V, 300 V CATIII Leistungsaufnahme: •...
  • Seite 53 Janitza „Utility Meter“ Anschluss Janitza UMG 96 RM-E ans Stromnetz Abb.: Anschlussbeispiel „Versorgungsspannung“ Abb.: Anschlussbeispiel „Strommessung über Stromwandler“...
  • Seite 54 Janitza „Utility Meter“ Abb.: Anschlussbeispiel für die Spannungsmessung. Vorgehen • Versorgungsspannung am UMG 96 RM-E anlegen Hinweis Wir empfehlen die Anschlussleitungen für die Versorgungsspannung über eine Sicherung abzusichern. Bitte beachten Sie die Hinweise im Handbuch des Janitza UMG 96 RM-E. Hinweis Versorgungsspannungen, die nicht der Typenschildangabe entsprechen, können zu Fehlfunktionen und zur Zerstörung des Gerätes führen.
  • Seite 55 Janitza „Utility Meter“ Kabelverbindung über RS485: Bei der Kabelverbindung die Adern nach folgendem Schema anklemmen: Solar-Log Base RS485 (A) / (B) Klemmleiste Janitza UMG 96 RM-E Klemme (A) 6 oder (B) 10 (Data+) 17 A ► ► ► (A) 9 oder (B) 13 (Data-) ►...
  • Seite 56 • Verbrauchszähler • Verbrauchszähler (2-Richtungszähler) • Generator Anschlussbelegung / Einbaulage vom Janitza UMG 96 RM-E in Verbindung mit Solar-Log™ Hinweis Für die Unterschiedlichen Betriebsmodi des Janitza UMG 96 RM-E gilt die Einbaulage der Stromwandler zu prüfen. Hinweis Auf richtige Phasenzuordnung der Spannungsmessung zur Strommessung ist zu achten.

  • Seite 57: Janitza Umg 96 Rm-E Über Ethernet (Nur Mit Firmware 6.X)

    • Verkabelung über Netzwerkkabel (Patchkabel) und Ethernet-Router oder Switch. • Kommunikationsadresse muss statisch vergeben werden. • Arbeitsschritte: • Janitza und Solar-Log™ stromlos schalten. • Janitza an Solar-Log™ verkabeln. Janitza an Solar-Log™ verkabeln Die Verkabelung erfolgt über • Netzwerkkabel (Patchkabel/Crossoverkabel) und •...

  • Seite 58: Larsen & Toubro

    Zähler an Solar-Log™ verkabeln Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung mit Klemmleistenstecker Kabelverbindung über RS485: Solar-Log™ RS485-Klemmleiste Gateway Solar-Log Base RS485 (A) / (B) L&T WDM313CDNC Solar-Log 50 Pin-Belegung Pin-Belegung 1 (Data+) 1 oder 5 (A) 6 oder (B) 10 (Data+) 9 D+ ►...
  • Seite 59 Handbuch des Herstellers) Mögliche Zähler-Betriebsmodi des L&T WDM313CDNC über RS485: • Batteriezähler (2-Richtungszähler) • Gesamtanlagenzähler • Unterverbraucher • Utility Meter (U) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base) • Utility Meter (U+I) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base) • Utility Meter (U+I) + Verbrauch (2-Richtungszähler) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base) • Verbrauchszähler • Verbrauchszähler (2-Richtungszähler) •...

  • Seite 60: Mikro Powermeter

    Arbeitsschritte • Zähler und Solar-Log™ stromlos schalten • Zähler an Solar-Log™ verkabeln Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung mit Klemmleistenstecker Kabelverbindung über RS485: Solar-Log™ RS485-Klemmleiste Gateway Solar-Log Base RS485 Mikro PowerMeter Solar-Log 50 (A) / (B) DPM680 Pin-Belegung Pin-Belegung 1 (Data+) 1 oder 5 (A) 6 oder (B) 10 (Data+) ►...
  • Seite 61 Mikro PowerMeter Mögliche Zähler-Betriebsmodi des Mikro PowerMeter DPM680 über RS485: • Batteriezähler (2-Richtungszähler) • Gesamtanlagenzähler • Unterverbraucher • Utility Meter (U) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base) • Utility Meter (U+I) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base) • Utility Meter (U+I) + Verbrauch (2-Richtungszähler) (mit Solar-Log 1000, 1900, 2000 und Solar-Log Base) • Verbrauchszähler • Verbrauchszähler (2-Richtungszähler) •...

  • Seite 62: Real Energy Systems - Prisma-Zähler (Mit Firmware 6.X)

    • Ethernet-Router oder Switch. IP-Adressen Vergabe für die Erkennung und Kommunikation: IP-Adressen Vergabe gemäß Hersteller-Anleitung. Beide Geräte müssen sich im gleichen Subnetz befinden. Erkennung über Solar-Log WEB-Oberfläche ™ • Für die Erkennung am Solar-Log wählen Sie unter Punkt ™ Konfiguration | Geräte | Definition | Schnittstelle über das Plus-Symbol, den Hersteller „Real Energy Sys- tems“ und dann den Typ „Prisma“ auswählen. Bestätigen Sie Ihre Auswahl durch • Konfiguration | Geräte | Erkennung Speichern Sie und starten Sie unter die Geräte-Erkennung.
  • Seite 63 Real Energy Systems - Prisma-Zähler (mit Firmware 6.x) Hinweis! Nur kompatibel mit der Betriebsart Bidirektionaler Zähler.

  • Seite 64: Schneider Electric

    Arbeitsschritte: • Zähler und Solar-Log™ stromlos schalten. • Zähler an Solar-Log™ verkabeln. Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung mit Klemmleistenstecker. Kabelverbindung über RS485: Solar-Log™ RS485-Klemmleiste Gateway Solar-Log Base RS485 Schneider EM4600NG Solar-Log 50 (A) / (B) Pin-Belegung Pin-Belegung ► 1 (Data+) ► 1 oder 5 ►...
  • Seite 65 Verwenden Sie daher, einen RS485 Anschluss für die Wechselrichter und einen separaten RS485-An- schluss für den Zähler. Hinweis! Es können keine verschiedenen Modell-Serien vom gleichen Hersteller im selben Bus betrieben wer- den. Hinweis Es können pro Bus maximal 32 Geräte angeschlossen werden. Maximale Buslänge 900m. Hinweis! Beachten Sie, bezüglich der Montage, Verkabelung und Konfiguration des Gerätes, bitte die Erläute- rungen und Hinweise im Handbuch des Herstellers. Hinweis Der Zähler ist nicht kompatibel mit dem Solar-Log™ 200, 500 und 1000.

  • Seite 66: Schneider Em6400S (3-Phasig)

    Zähler und Solar-Log™ stromlos schalten. • Zähler an Solar-Log™ verkabeln. Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung. Kabelverbindung über RS485: Solar-Log Base RS485 (A) / (B) Schneider EM6400S Klemme Pin-Belegung (A) 6 oder (B) 10 (Data+) 7 (D1+) ► ► (A) 9 oder (B) 13 (Data-) 14 (D0-) ►...
  • Seite 67 Schneider Electric Hinweis Der Zähler kann nicht mit Wechselrichtern zusammen an einem Bus kombiniert werden. Verwenden Sie daher, einen RS485 Anschluss für die Wechselrichter und einen separaten RS485-An- schluss für den Zähler. Hinweis Es können pro Bus maximal 32 Geräte angeschlossen werden. Hinweis! Beachten Sie, bezüglich der Montage, Verkabelung und Konfiguration des Gerätes, bitte die Erläute- rungen und Hinweise im Handbuch des Herstellers.

  • Seite 68: Schneider Iem3000 Serie (3-Phasig)

    Zähler und Solar-Log™ stromlos schalten. • Zähler an Solar-Log™ verkabeln. Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung. Kabelverbindung über RS485: Solar-Log Base RS485 (A) / (B) Schneider iEM3000 Serie Klemme ► (A) 6 oder (B) 10 (Data+) ► D1/+ ► (A) 8 oder (B) 12 (GND) ►...
  • Seite 69 Schneider Electric Hinweis Der Zähler kann nicht mit Wechselrichtern zusammen an einem Bus kombiniert werden. Verwenden Sie daher, einen RS485 Anschluss für die Wechselrichter und einen separaten RS485-An- schluss für den Zähler. Hinweis Es können pro Bus maximal 32 Geräte angeschlossen werden. Hinweis! Beachten Sie, bezüglich der Montage, Verkabelung und Konfiguration des Gerätes, bitte die Erläute- rungen und Hinweise im Handbuch des Herstellers.

  • Seite 70: Secure Meters

    Zähler und Solar-Log™ stromlos schalten. • Zähler an Solar-Log™ verkabeln. Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung. Kabelverbindung über RS485: Solar-Log Base RS485 (A) / (B) Secure Meters (RS485) Klemme Pin-Belegung ► (A) 6 oder (B) 10 (Data+) ► (A) 9 oder (B) 13 (Data-) ►...
  • Seite 71 Secure Meters Mögliche Zähler-Betriebsmodi des Secure Meters: • Batteriezähler (2-Richtungszähler) • Gesamtanlagenzähler • Unterverbraucher • Verbrauchszähler • Verbrauchszähler (2-Richtungszähler) • Generator Hinweis! Beachten Sie, bezüglich der Montage, Verkabelung und Konfiguration des Gerätes, bitte die Erläute- rungen und Hinweise im Handbuch des Herstellers.

  • Seite 72: Wattnode (Ccs)

    • Zähler und Solar-Log™ stromlos schalten. • Zähler an Solar-Log™ verkabeln. Zähler an Solar-Log™ verkabeln Die Verkabelung erfolgt über • selbstkonfektionierte Kabelverbindung. Kabelverbindung über RS485: Solar-Log Base RS485 (A) / (B) WattNode (RS485) Klemme Pin-Belegung ► (A) 6 oder (B) 10 (Data+) ► ► (A) 8 oder (B) 12 (GND) ►...
  • Seite 73 WattNode (CCS) Mögliche Zähler-Betriebsmodi des WattNode (CCS): • Batteriezähler (2-Richtungszähler) • Gesamtanlagenzähler • Unterverbraucher • Verbrauchszähler • Verbrauchszähler (2-Richtungszähler) • Generator Hinweis! Beachten Sie, bezüglich der Montage, Verkabelung und Konfiguration des Gerätes, bitte die Erläute- rungen und Hinweise im Handbuch des Herstellers.

  • Seite 74: Anhang Schaltpläne

    Anhang Schaltpläne 15 Anhang Schaltpläne 15.1 Beispielpläne für Erfassung von Produktion und Verbrauch Abb.: Direkte Verbrauchsmessung mit PV und BHKW...
  • Seite 75 Anhang Schaltpläne Abb.: Verbrauchszähler bidirektional mit BHKW und div. Unterverbrauchern...
  • Seite 76 Anhang Schaltpläne Abb.: Direkte Verbrauchsmessung mit mehreren Zählern Hinweis zum Schaltbild Bei der Verwendung von mehreren Zählern im Betriebsmodus „Verbrauchszähler“ werden die Werte vom Solar-Log™ addiert. Hinweis Sollten bei Ihrer Planung noch Fragen offen sein, kontaktieren Sie bitte unseren Support.

  • Seite 77: Beispielplan Für Verbrauchsmessung An Hybridsystemen

    Anhang Schaltpläne 15.2 Beispielplan für Verbrauchsmessung an Hybridsystemen Abb.: Verbrauchsmessung an Hybridsystem mit KEBA-Ladestation...
  • Seite 78 Solar-Log GmbH Das Urheberrecht dieser Anleitung verbleibt beim Her- Fuhrmannstraße 9 steller. Kein Teil dieser Anleitung darf in irgendeiner Form 72351 Geislingen-Binsdorf ohne die schriftliche Genehmigung der Solar-Log GmbH Germany reproduziert oder unter Verwendung elektronischer Syste- Tel.: +49 (0)7428/4089-300 me verarbeitet, vervielfältigt oder verbreitet werden. info@solar-log.com Änderungen vorbehalten.
