Mitsubishi mit RS485-Schnittstelle
Die verwendeten Schnittstellen können evtl. abweichen.
Der Solar-Log™ unterstützt alle Geräte der Fa.Danfoss
1. UniLynx
2. TripleLynx
2.8.1

RS485-Schnittstelle

Für die Datenüberwachung mit dem Solar-Log™ wird eine RS485-Schnittstelle benötigt. Diese
Schnittstelle ist für UniLynx-Wechselrichter ab 02/2007 bereits ab Werk in allen Wechselrichtern
eingebaut. Früher ausgelieferte Modelle wurden wahlweise mit RS485 oder mit einer Funk-Schnitt-
stelle bestückt. Die Funk-Schnittstelle kann aber nicht für den Solar-Log™ verwendet werden. In
diesem Fall muss die RS485-Schnittstelle von Ihrem Solarteur nachgerüstet werden.
Alle TripleLynx-Modelle haben die RS485-Schnittstelle immer eingebaut.
Weitere Einstellungen am Display des Wechselrichters müssen keine vorgenommen werden.
2.8.2

Verkabelung

Die Verkabelung der einzelnen Wechselrichter untereinander erfolgt durch herkömmliche Netz-
werk-Kabel, die mit einem RJ45-Stecker ausgerüstet sind. Die beiden RJ45-Buchsen befinden sich
rechts in der seitlichen Abdeckung, die abgeschraubt werden kann. Bitte beachten Sie dazu die
Anweisungen im Danfoss-Handbuch.
Verbinden Sie nun alle Wechselrichter untereinander über handelsübliche Netzwerkkabel.
Stecken Sie einen Stecker des Kabels in eine beliebige Buchse der ersten Wechselrichters. Den an-
deren Stecker des Kabels stecken Sie in eine beliebige Buchse des zweiten Wechselrichters. Genauso
verbinden Sie Wechselrichter Nummer 2 mit Wechselrichter Nummer 3 usw.
An die noch freie Buchse des ersten Wechselrichters stecken Sie nun entweder das Danfoss-Da-
tenkabel (Zubehör, nicht im Lieferumfang enthalten) mit dem RJ45-Stecker oder das selbstkonfek-
tionierte Kabel.
Und an die noch freie Buchse des letzten Wechselrichters stecken Sie den Abschlussstecker.

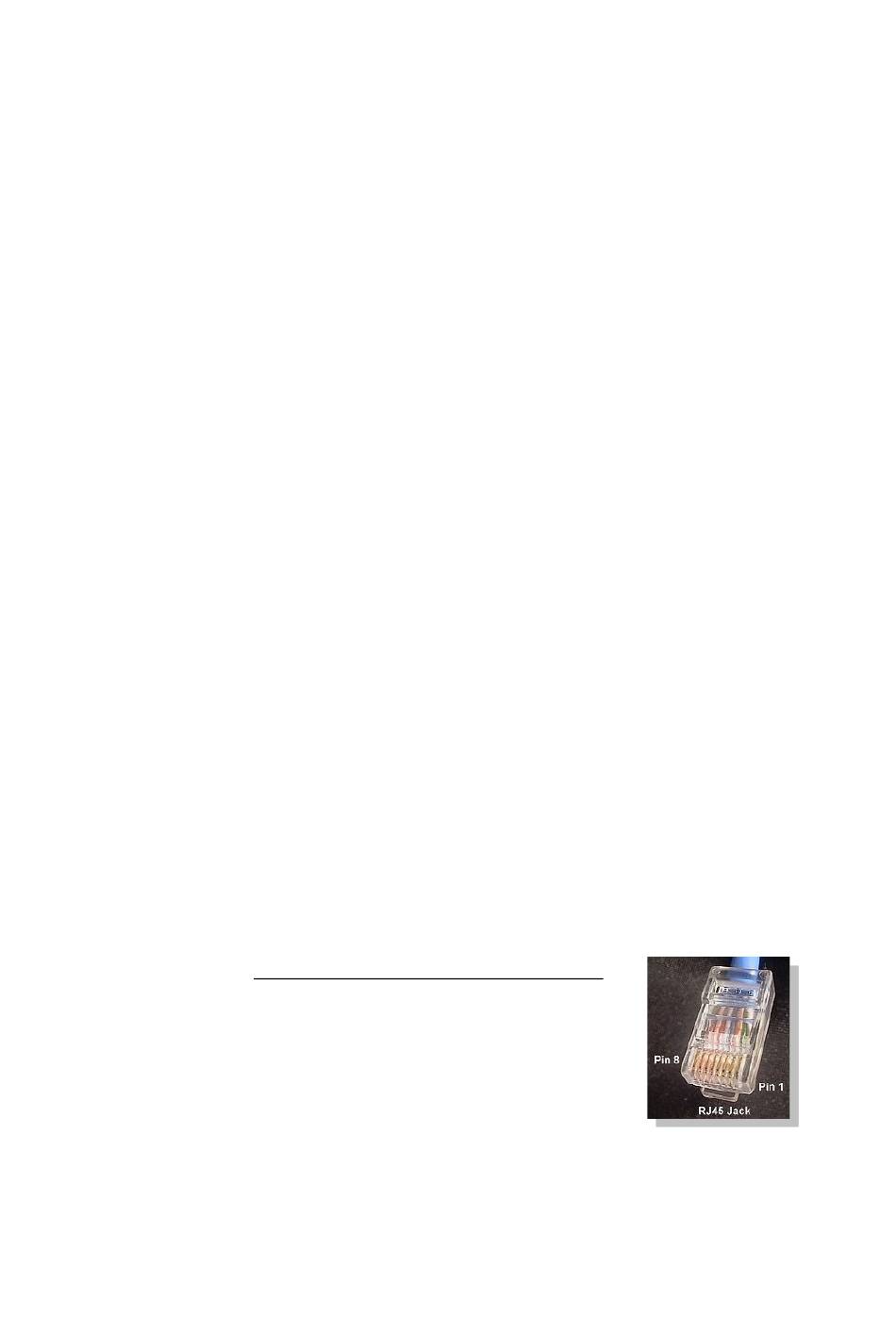

Anschlussbelegung Danfoss/PowerLynx:
RS485:
RJ45-Pin
1
2
3
4-unbenutzt
5-unbenutzt
6
7-unbenutzt
8-unbenutzt
Solar-Log™-RS485
3
4
1
3
