2.29

SALICRU EQXLV

Wichtiger Hinweis
Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser unter Spannung steht. Beachten
Sie unbedingt
Die Einstellung der Wechselrichter-Adressen erfolgt über eine zusätzliche PC-Software. Weitere
Informationen erhalten Sie vom Hersteller Salicru.
2.29.1

Verkabelung

Verbinden Sie wie im Salicru-Handbuch beschrieben mit einem geschirmten, 2-poligen Datenkabel
die einzelnen Wechselrichter untereinander.

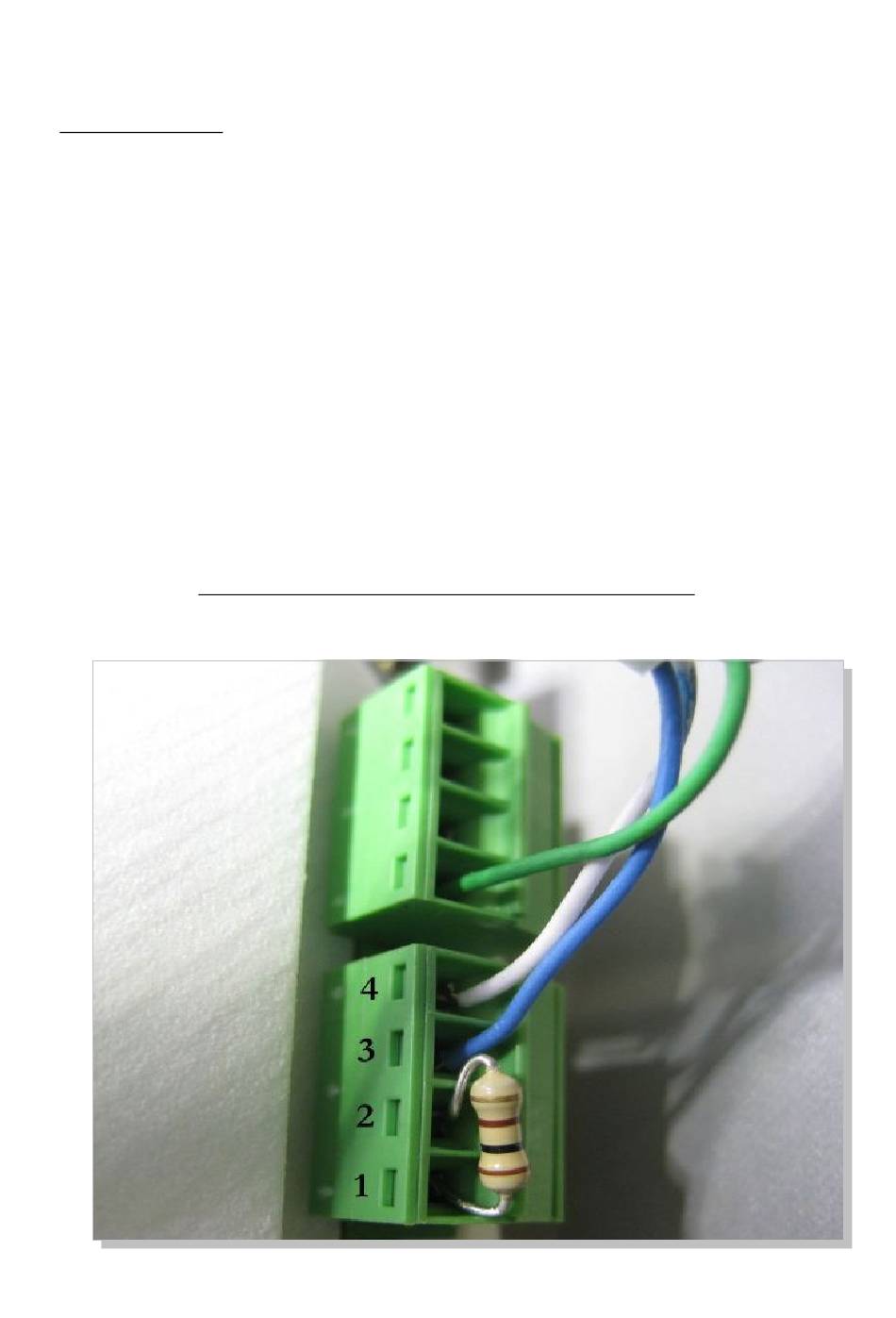

Verbinden Sie jeweils die Klemme 2 (A out) mit der Klemme 4 (A in) des nächsten Wechselrichters
und entsprechend die Klemmen B (1 = B out, 3 = B in). Am letzten Wechselrichter kann ein
Abschlusswiderstand von 120 Ohm nötig sein.
Verbinden Sie den Solar-Log™ mit dem ersten Wechselrichter bitte wie folgt:
Solar-Log™
Weiß (1)
Braun (4)
die Hinweise
Klemmleiste im Wechselrichter
des Hersteller-Handbuches.
4 (A in)
3 (B in)
