Mitsubishi mit RS485-Schnittstelle
2.35

Sungrow

Wichtiger Hinweis
Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser unter Spannung steht. Beachten
Sie unbedingt die Hinweise des Sungrow-Handbuches.
Alle Wechselrichter von Sungrow haben die RS485-Schnittstelle bereits ab Werk integriert. Zusätz-
lich muss jedem Wechselrichter eine eigene Kommunikations-Adresse vergeben werden. Es emp-
fiehlt sich die Adressen fortlaufend bei 1 beginnend festzulegen, also 1, 2, 3, usw. Diese Einstellung
wird am Bediendisplay durchgeführt. Folgen Sie dazu den Anweisungen des Sungrow-Handbuches.
2.35.1

Verkabelung

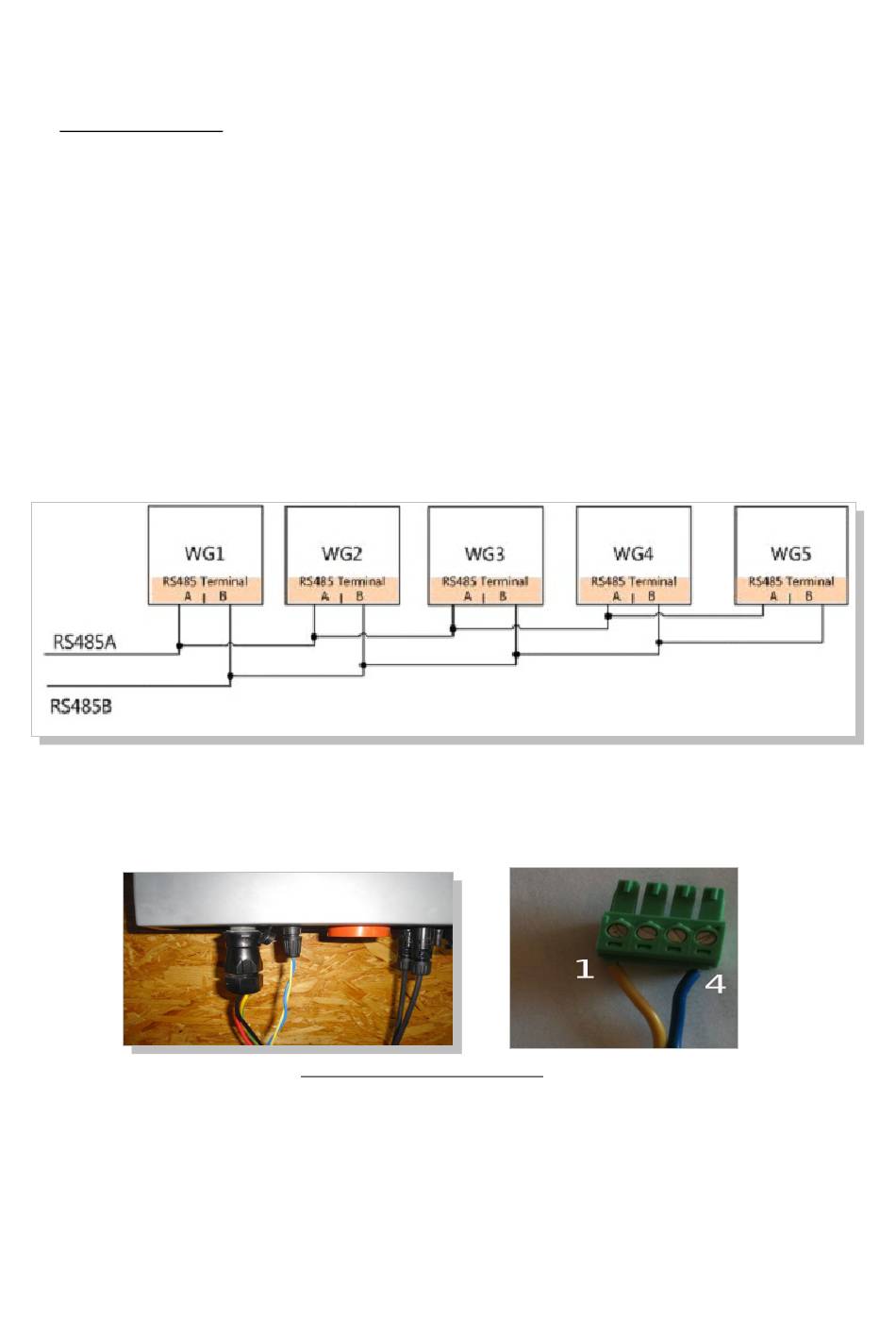

Die Verkabelung der einzelnen Wechselrichter untereinander muss wie auf unten stehender Abbil-
dung erfolgen.
Pro Wechselrichter wird ein RS485-Kabel mitgeliefert.
RS485:
Com-Anschluss:
Rundbuchse
1 (Gelb)(A)
2 (Blau)(B)
4-poliger SolarLog
Solar-Log™
1
4
-Stecker
TM
