Die 3 Wechselrichter werden zusätzlich untereinander über die Klemmleiste „SYM" ange
•
schlossen.
Alle 3 Wechselrichter müssen mit einer fortlaufenden RS485-Adresse versehen werden, die am
•
Display der Wechselrichter konfiguriert werden kann.
„SYM-Bus" auf aktiv schalten am Display des Wechselrichters
•
8000xi einzeln:
Wechselrichter auf „Slave" jumpern, d.h. der Jumper muss auf jeden Fall gesetzt sein.
•
Das Datenkabel des Solar-Log™ wird an die Klemmleiste „SYM" der „Slave"-Wechselrichter
•
angeschlossen
Alle Wechselrichter müssen mit einer fortlaufenden RS485-Adresse versehen werden, die am
•
Display der Wechselrichter konfiguriert werden kann.
„SYM-Bus" auf inaktiv schalten im entsprechenden Konfigurationsdialog am Display des
•
Wechselrichters
2.5.5 Klemmleiste – PVI-BluePlanet – Modelle:
Verbinden Sie wie im Kaco-Handbuch beschrieben mit einem geschirmten, 2-poligen Datenkabel

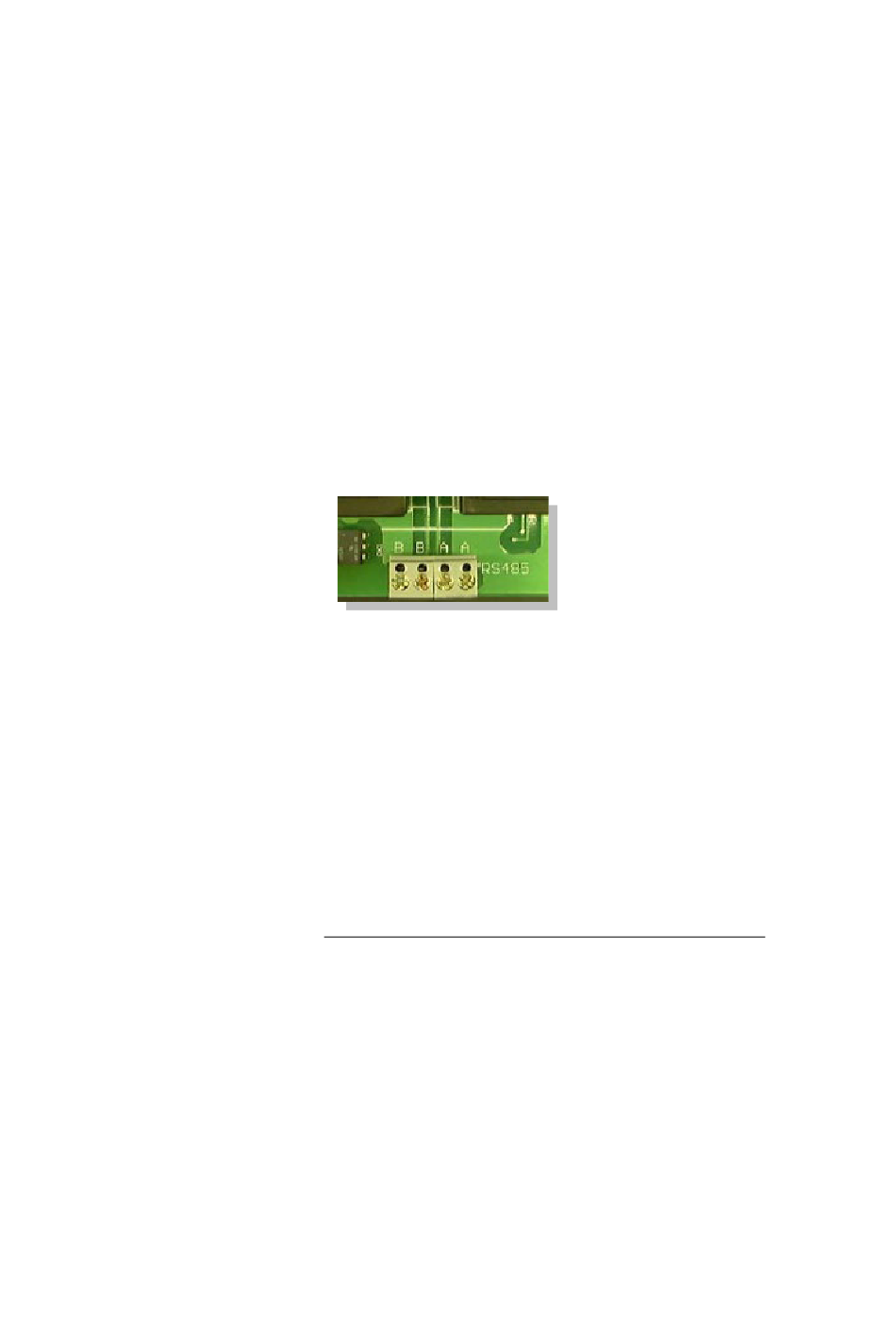

die einzelnen Wechselrichter untereinander über die RS485-Klemmleisten. Die RS485-Anschlüsse
sind jeweils doppelt aufgeführt, damit die Verkabelung jeweils weitergeführt werden kann.
Verbinden Sie jeweils die Klemme A mit der Klemme A des nächsten Wechselrichters und entspre-
chend die Klemmen B.
Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter können Sie entweder ein teil-
konfektioniertes Datenkabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes Kabel
verwenden.
Ziehen Sie die freiliegenden Adern durch die Kabelöffnung des Wechselrichters und verbinden Sie
BluePlanet / Serie1- Powador:
Zusätzlich muss ein Abschlusswiderstand mit 330Ohm (dem Wechselrichter beiliegend) an der
Klemmleiste an dem vom Solar-Log™ entferntesten Wechselrichter gesetzt werden. Der Ab-
schlusswiderstand verbindet die freie Klemme A mit Klemme B.
Serie2-Powador:
Zusätzlich muss ein Abschlusswiderstand über die innenliegenden DIP-Schalter (siehe Bild oben)
an dem vom Solar-Log™ entferntesten Wechselrichter gesetzt werden. Beachten Sie unbedingt,
20
Solar-Log™
Weiß (1)
Braun (4)
Klemmleiste im Wechselrichter
B
A
2 Installation
