Verbinden Sie alle Schüco-Wechselrichter untereinander über handelsübliche Netzwerkkabel. Auf
der Geräteunterseite befinden Sie sich hinter einer Buchsenabdeckung die beiden RJ-45-Buchsen
für die Anlagenkommunikation. Stecken Sie einen Stecker des Kabels in eine beliebige Buchse der
ersten Wechselrichters. Den anderen Stecker des Kabels stecken Sie in eine beliebige Buchse des
zweiten Wechselrichters. Genauso verbinden Sie Wechselrichter Nummer 2 mit Wechselrichter
Nummer 3 usw.
Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter können Sie entweder das vor-
konfektionierte Datenkabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes Kabel
verwenden.

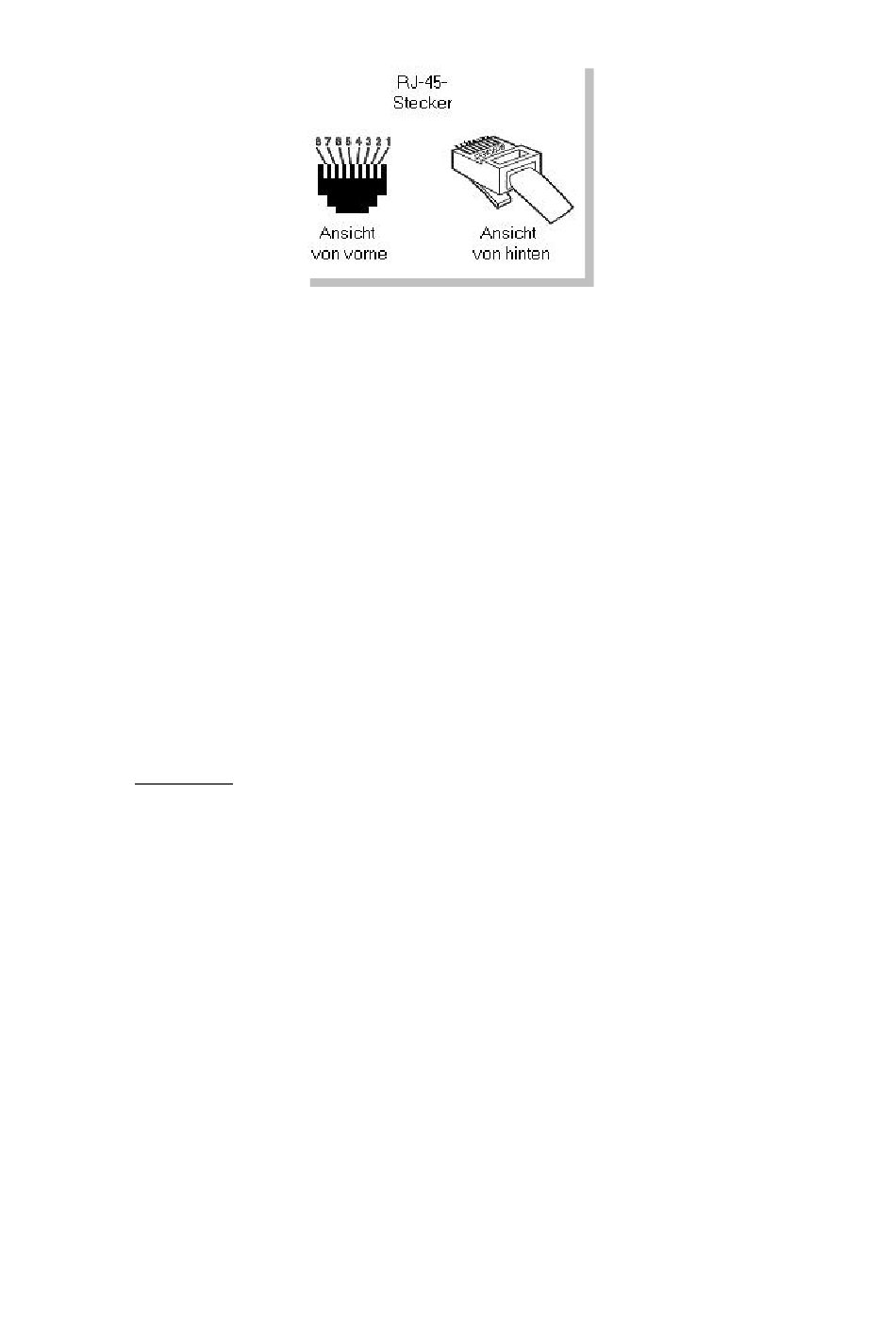

An die noch freie Buchse des ersten/letzten Wechselrichters stecken Sie nun Datenkabel mit dem
RJ45-Stecker. An das andere Ende stecken Sie den Abschlussstecker (IP20!). Bei Kabellängen unter
100m ist der Abschlussstecker nicht unbedingt zu setzen.
2.15

REFUSOL

Alle Wechselrichter von REFU-Elektronik haben die RS485-Schnittstelle bereits ab Werk an der
Gehäuseunterseite integriert (RS485 IN/OUT).Über das Display am Wechselrichter muss jedem
WR eine fortlaufende Kommunikationsadresse vergeben werden. Es empfiehlt sich die Adressen
fortlaufend bei 1 beginnend festzulegen, also 1, 2, 3, usw. Die höchstmögliche Adresse ist 31. Diese
Einstellungen am Display des REFUSOL Geräts werden wie folgt vorgenommen:
F1 drücken
−
„Numerische Liste" wählen, ENTER drücken
−
Parameternummer 2000 [Passwortschutz] einstellen, 2 x ENTER drücken
−
Zahlenwert 72555 eingeben, ENTER drücken
−
Parameter Nummer 0406 einstellen, ENTER drücken
−
Unterparameter 0406,3 wählen, ENTER drücken
−
- Zahlenwert xx [Adresse] eingeben, ENTER drücken
Nach der Parametrierung am Display muss über den am Wechselrichter eingebauten DC-
Trennschalter der WR kurz ausgeschaltet werden, damit die Einstellungen aktiv werden.
Weiterhin muss
Vorgehensweise zur Einstellung ist am Handbuch des Refu-Wechselrichters beschrieben.
34
Datum und Uhrzeit
korrekt am Wechselrichter eingestellt werden.Die
2 Installation
